Característica da Inspeção ( Aba Plano de Controle >> Característica )

Rafael Guinami
Atualizado

Identificar os respectivos status Inspeção ou Skip Lote de cada característica e atribuir resultados de Aprovado, Reprovado, Aprovado Condicional e Não Aplicável.



Tópicos:



Pré-requisitos:

  • Possuir permissão de acesso ao Módulo de Inspeção
  • Possuir permissão de acesso para atribuir resultado para as características

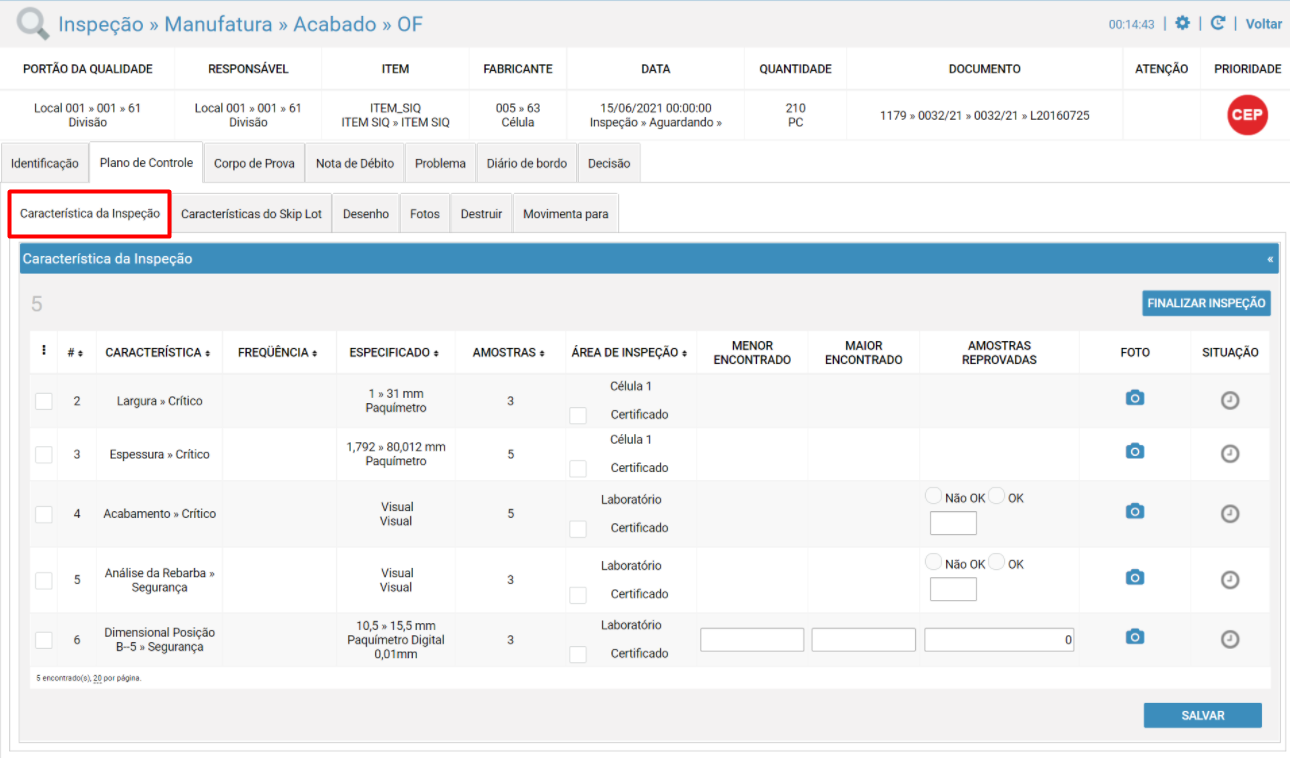

gototop.png Características com status "Inspeção"

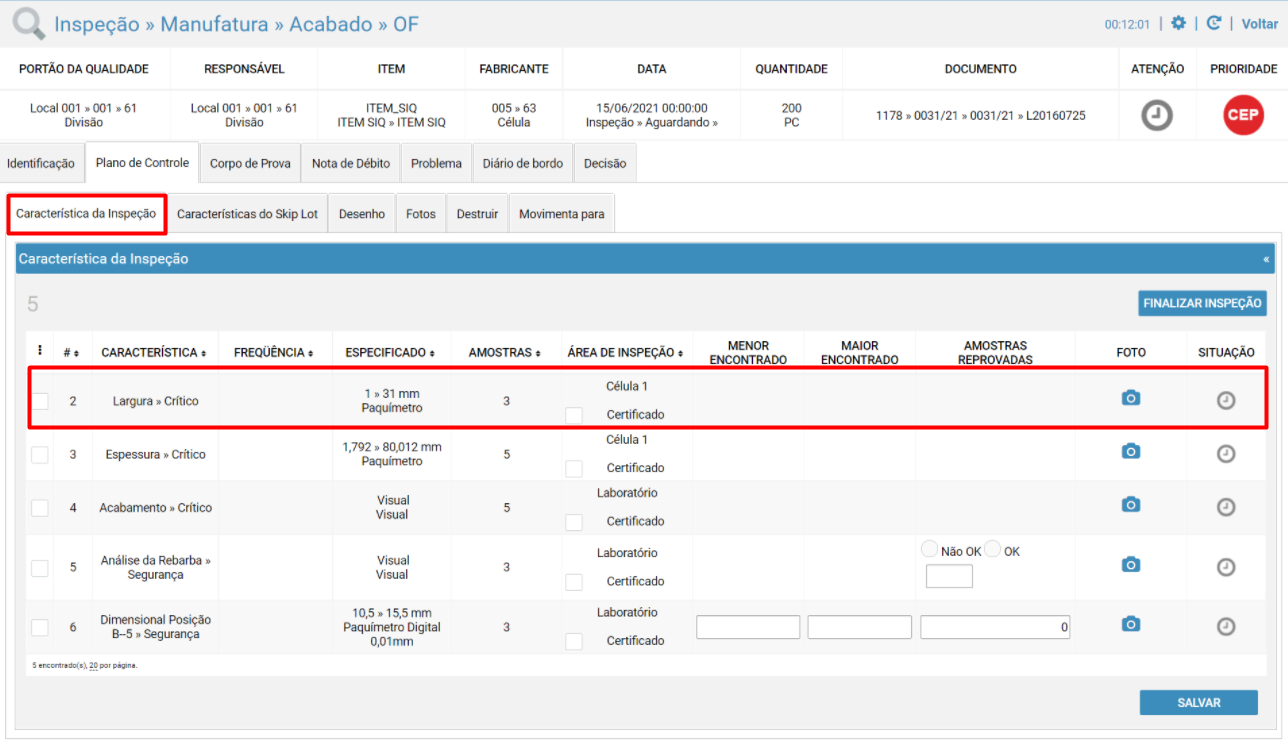

Permite consultar as características que encontram-se com status "Inspeção" , ou seja, características que pela regra de skip lote devem ser inspecionadas.


Estarão disponível nessa listagem as características padrões, as características com seus métodos de exceções configurados e também as características potenciais.

Para obter maiores informações sobre Característica Padrão, Exceção de Método e Características Potenciais,  acesse:  Característica do Plano de Controle



Existem algumas visões disponíveis para inspecionar as características. Para consultar as visões disponíveis, acesse: Tipos de visões para inspeção das características





gototop.png Características com status "Skip Lote"

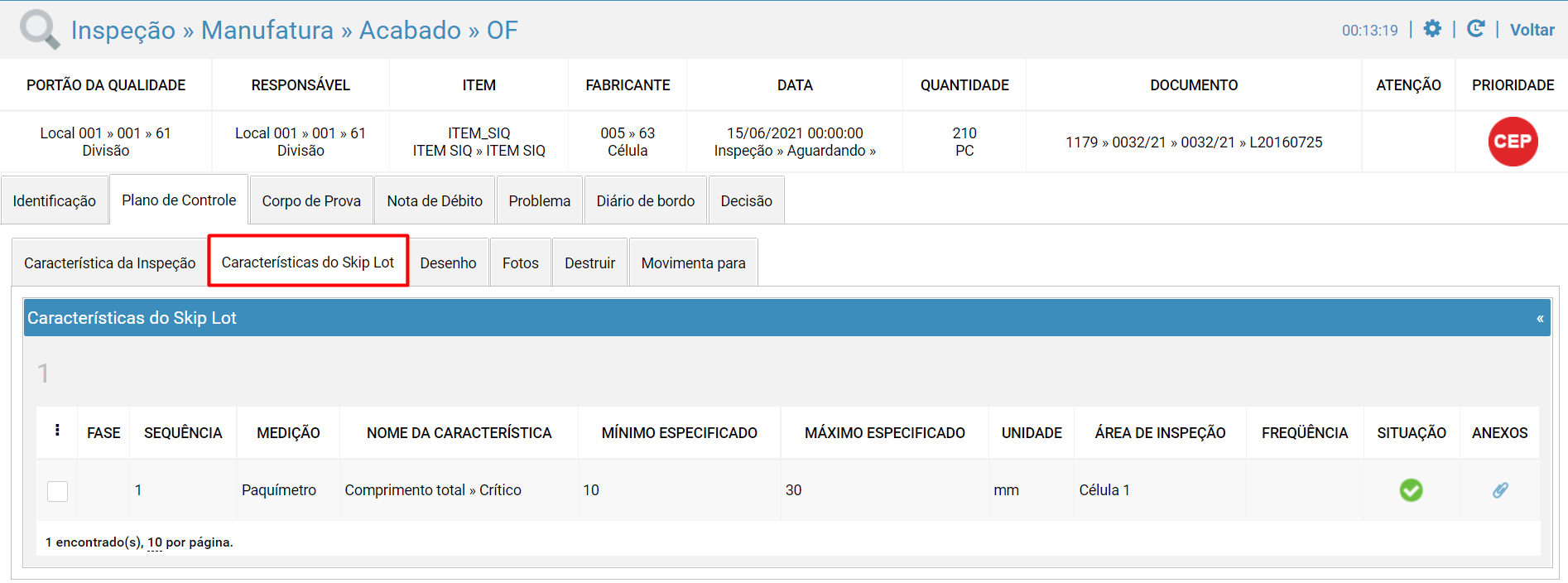

Permite consultar as características que encontram-se com status "Skip Lote" , ou seja, características que pela regra de skip lote não precisam ser inspecionadas na inspeção selecionada.






gototop.png Como inspecionar Características "Não Mensurável"

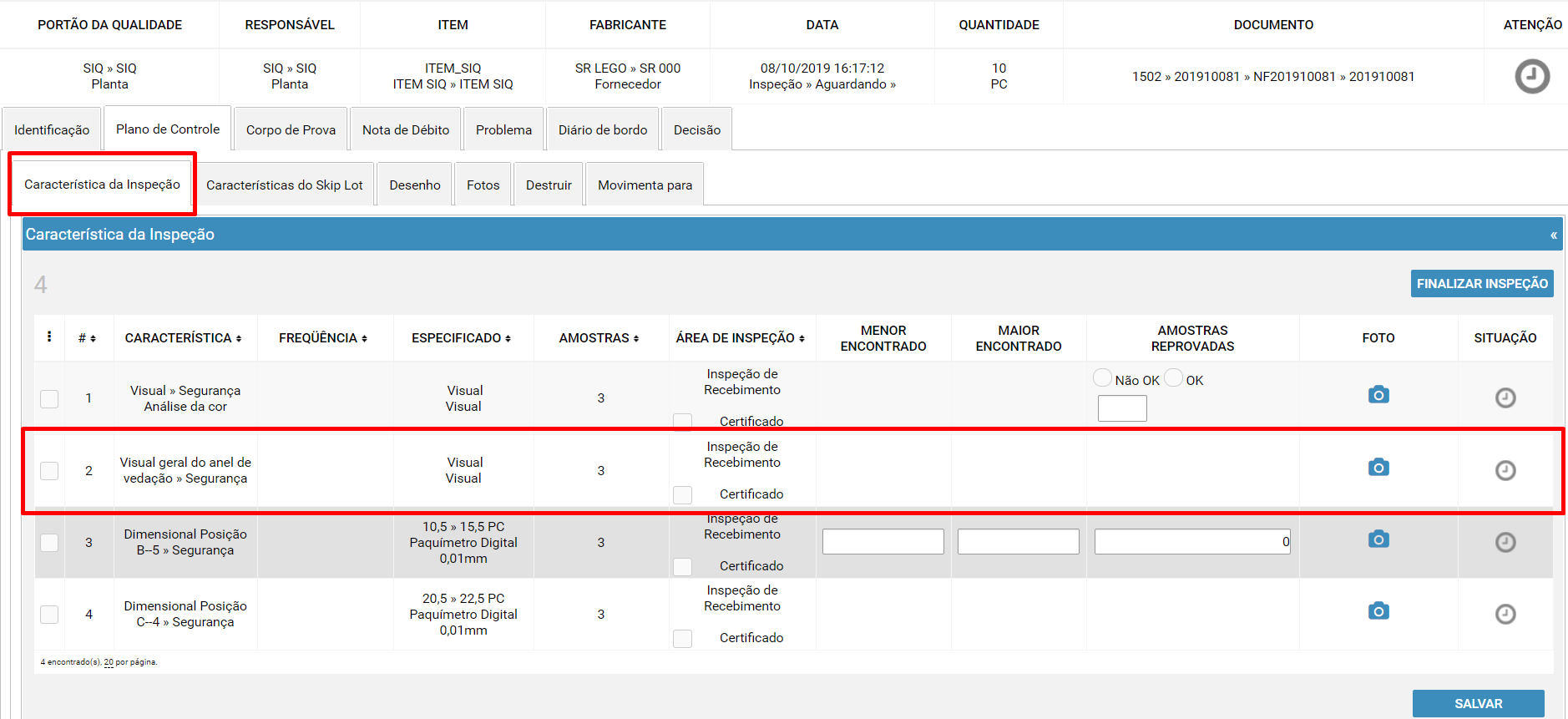

Quando uma característica for apresentada na inspeção como "Não Mensurável" , na coluna "Amostras Reprovadas" estará disponível a opção de "Não Ok" e "OK"

 Se todas as amostras da características estiverem "Ok" , então deve ser selecionado a opção "Ok" , caso contrário deverá ser selecionada a opção "Not Ok" e indicar no campo de texto a quantidade de amostras que foram reprovadas.


Para obter maiores informações sobre tabela de amostragem e cadastro de característica do Plano de controle, acesse: Característica do Plano de Controle

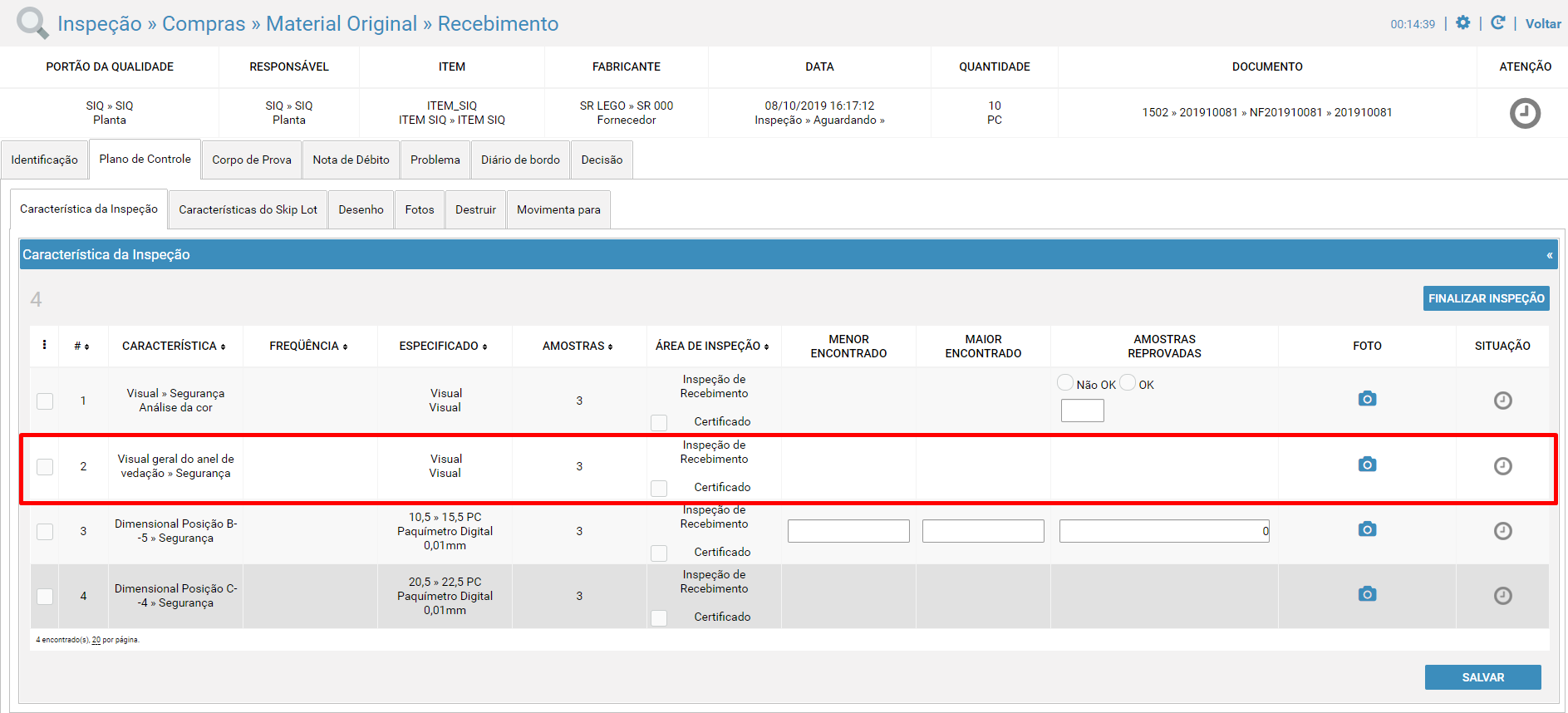

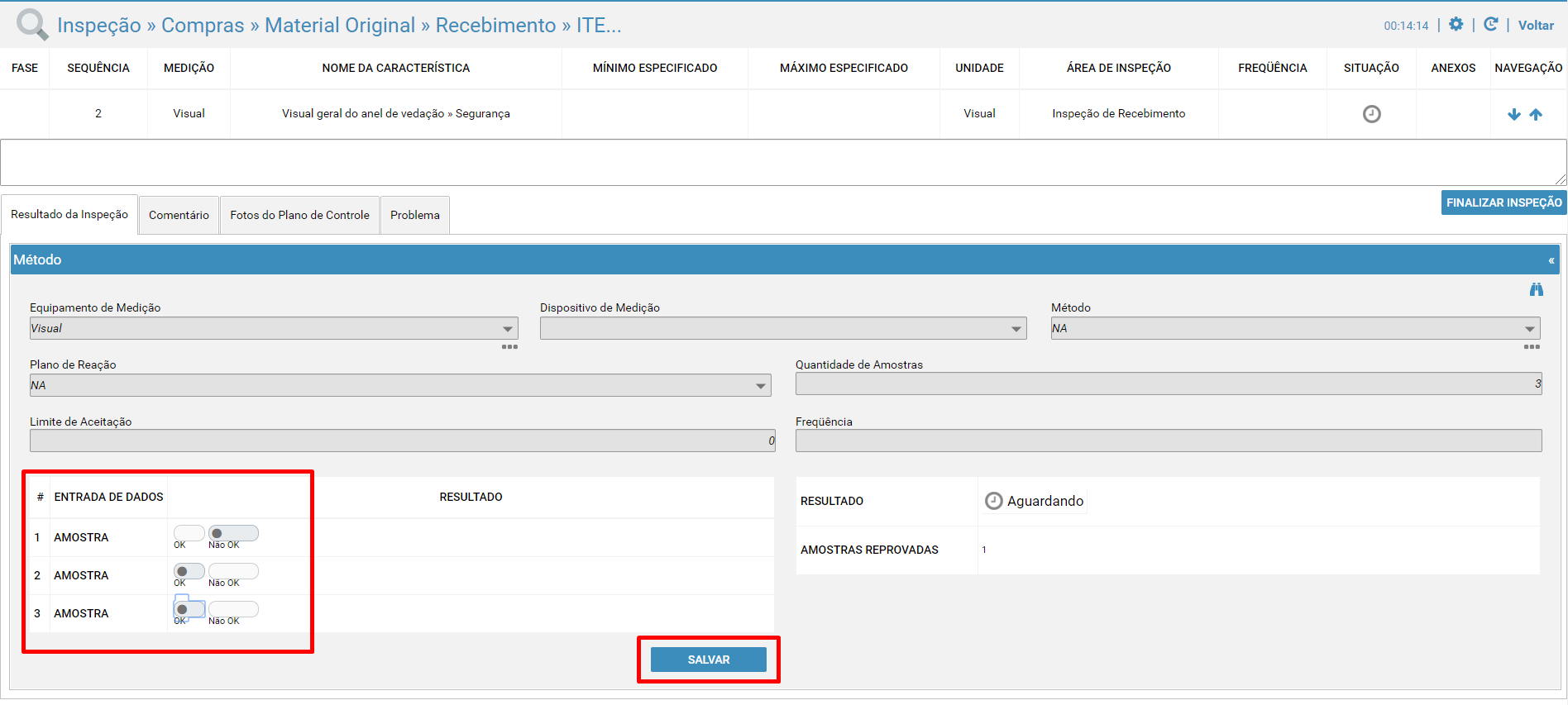

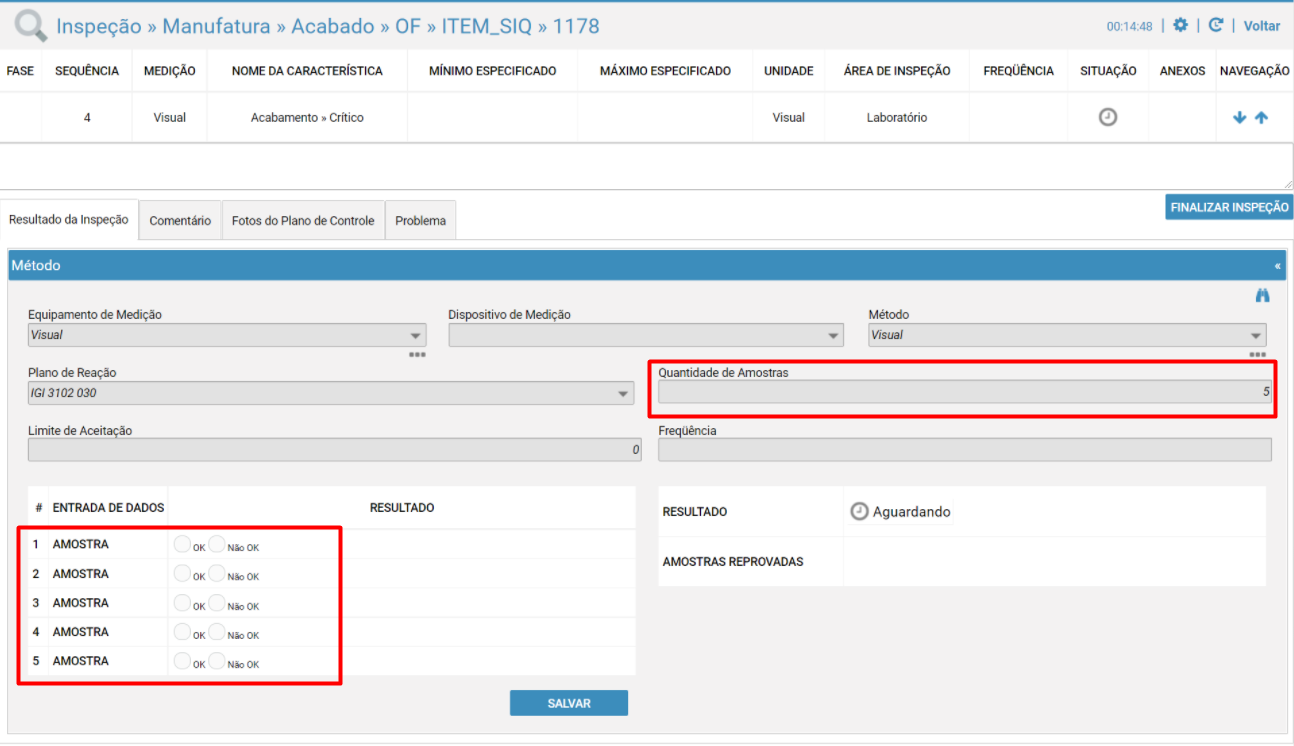

gototop.png Como inspecionar Característica "Não Mensurável" considerando todas as amostras

Quando uma característica for apresentada na inspeção como "Não Mensurável" e se esta encontra-se configurada para TODAS AS AMOSTRAS, será necessário acessar a característica e no campo "Entrada de Dados" indicar o resultado "OK" ou "Não OK" de cada uma das amostras.

  - Selecionar a Guia "Característica da Inspeção"
  - Selecionar a característica


  - No campo "Entrada de Dados", selecione o resultado "Ok" ou "Não ok" de cada amostra
  - Acionar o botão "Salvar"


A quantidade de amostra será listada de acordo com a "Tabela de Amostragem" definida na característica do Plano de controle.

Para obter maiores informações sobre o cadastro de característica do Plano de controle, acesse:  Característica do Plano de Controle





gototop.png Como inspecionar Característica "Mensurável"

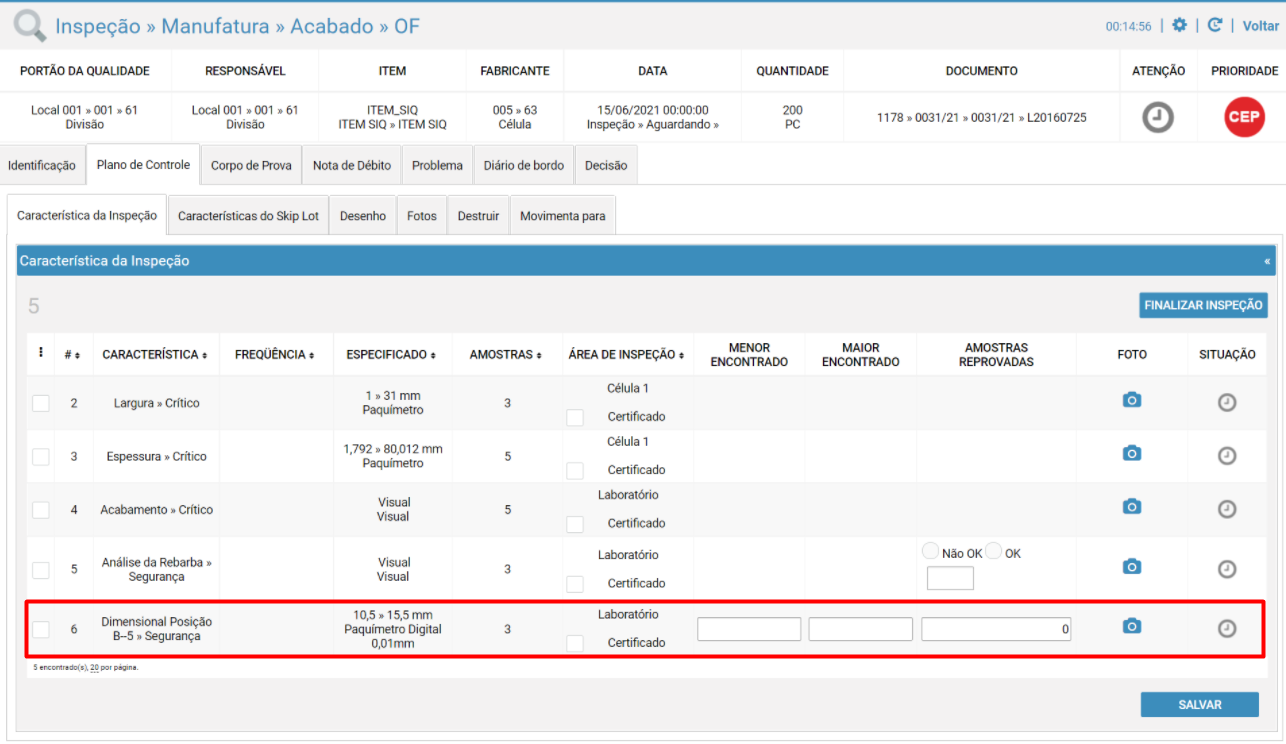

Quando uma característica for apresentada na inspeção como "Mensurável" , deverá ser informado o resultado encontrado das amostragens nas colunas "Menor Encontrado" e "Maior Encontrado".

No campo "Menor Encontrado" , deverá ser informado o MENOR valor encontrado entre todas as amostras analisadas.

No campo "Maior Encontrado" , deverá ser informado o MAIOR valor encontrado entre todas as amostras analisadas.

Se o resultado encontrado de todas as amostras estiverem dentro das especificações , então no campo "Amostra Reprovada" deverá informar o valor 0.

Se o resultado encontrado de todas as amostras NÃO estiverem dentro das especificações , então no campo "Amostra Reprovada" deverá informar a quantidade de amostra(s) reprovada(s).


Para obter maiores informações sobre tabela de amostragem e cadastro de característica do Plano de controle,  acesse :  Característica do Plano de Controle

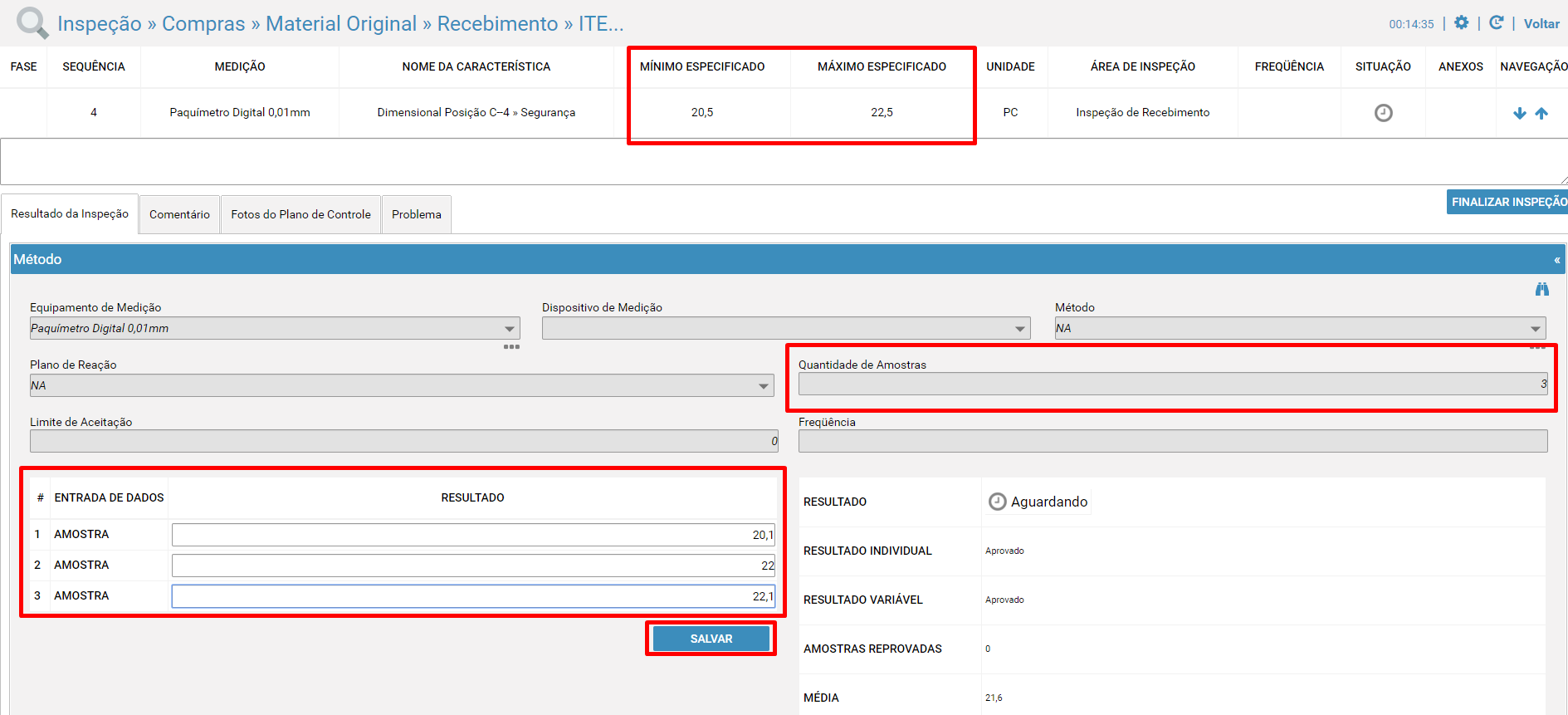

gototop.png Como inspecionar Característica "Mensurável" considerando todas as amostras

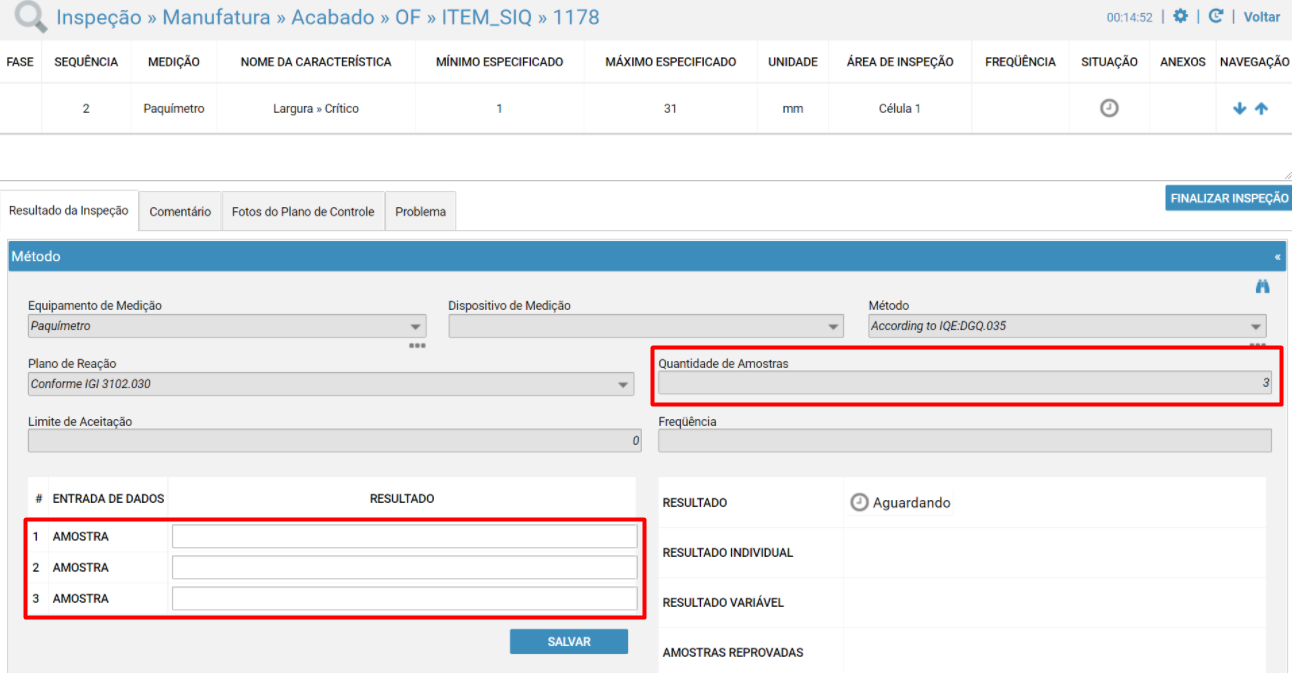

Quando uma característica for apresentada na inspeção como "Mensurável" e se esta encontra-se configurada para TODAS AS AMOSTRAS , será necessário acessar a característica e no campo "Entrada de Dados" indicar o resultado encontrado de cada amostra.

  - Selecionar a Guia "Característica da Inspeção"
  - Selecionar a característica




  - No campo "Entrada de Dados", selecione o resultado de cada amostra
  - Acionar o botão "Salvar"


 A quantidade de amostra será listada de acordo com a "Tabela de Amostragem" definida na característica do Plano de controle.

 Para obter maiores informações sobre tabela de amostragem e cadastro de característica do Plano de controle,  acesse :  Característica do Plano de Controle

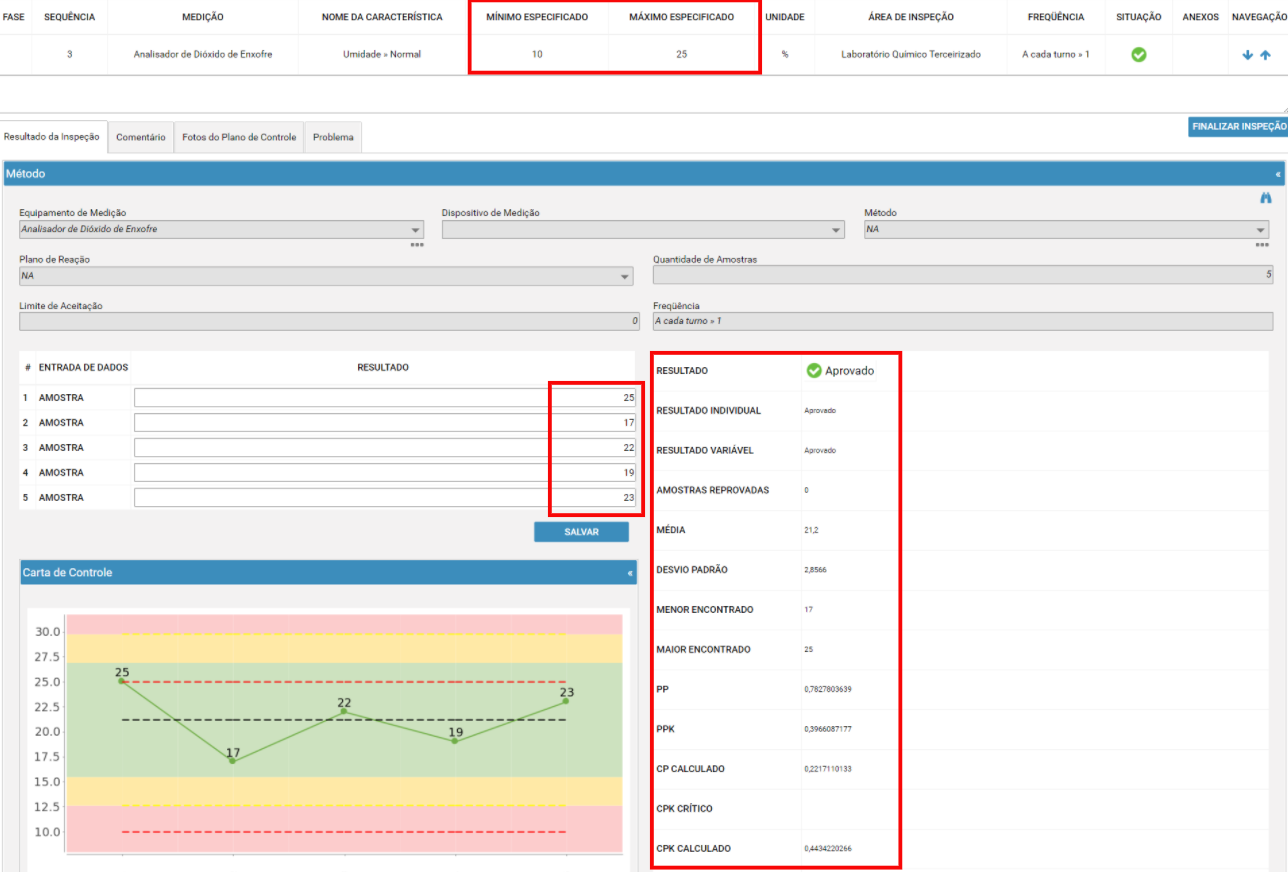

gototop.png Cálculo dos resultado da Característica "Mensurável" considerando todas as amostras

Quando uma característica for apresentada na inspeção como "Mensurável" e considerando "TODAS AS AMOSTRAS", será possível visualizar os cálculos variáveis atribuídos a característica, conforme abaixo.


  • Resultado
    Exibe o resultado final da característica.

  • Resultado Individual
    Verifica se, para as amostras analisadas, os resultados encontrados estão dentro dos limites de especificação.

  • Resultado Variável
    Exibe o resultado variável da característica.
    Para saber mais sobre o cálculo do resultado variável, acesse: Cálculo - Resultado Variável


  • Amostra Reprovadas
    Exibe a quantidade de amostras que foram reprovadas.


  • Média
    Exibe a média calculada para a característica inspecionada.
    Para saber mais sobre a média, acesse: Cálculo - Média


  • Desvio Padrão
    Exibe o desvio padrão da característica inspecionada.
    Para saber mais sobre o cálculo do desvio padrão, acesse: Cálculo - Desvio Padrão



  • Menor Encontrado
    Exibe o menor resultado encontrado entre as amostras



  • Maior Encontrado
    Exibe o maior resultado encontrado entre as amostras



  • Pp
    Exibe o valor de Ppk relacionado a característica inspecionada.
    Para saber mais sobre o cálculo do desvio padrão, acesse: Cálculo - Pp



  • Ppk
    Exibe o valor de Ppk relacionado a característica inspecionada.
    Para saber mais sobre o cálculo do desvio padrão, acesse: Cálculo - Ppk

  • Cp Calculado
    Exibe o valor do Cp para a característica inspecionada.
    Para obter maiores informações sobre os cálculos realizados, acesse: Cálculo - Cp


  • Cpk Crítico
    Exibe o valor de Cpk Crítico com base no informado no campo "Cpk Crítico" do plano de controle e também com base na Tabela de Amostragem - Aceitação por Cpk.
    Para obter maiores informações sobre o cálculo realizado, acesse: Cálculo - Cpk Crítico



  • Cpk Calculado
    Exibe o valor do Cpk para a característica inspecionada.
    Para obter maiores informações sobre o cálculo realizado, acesse: Cálculo - Cpk

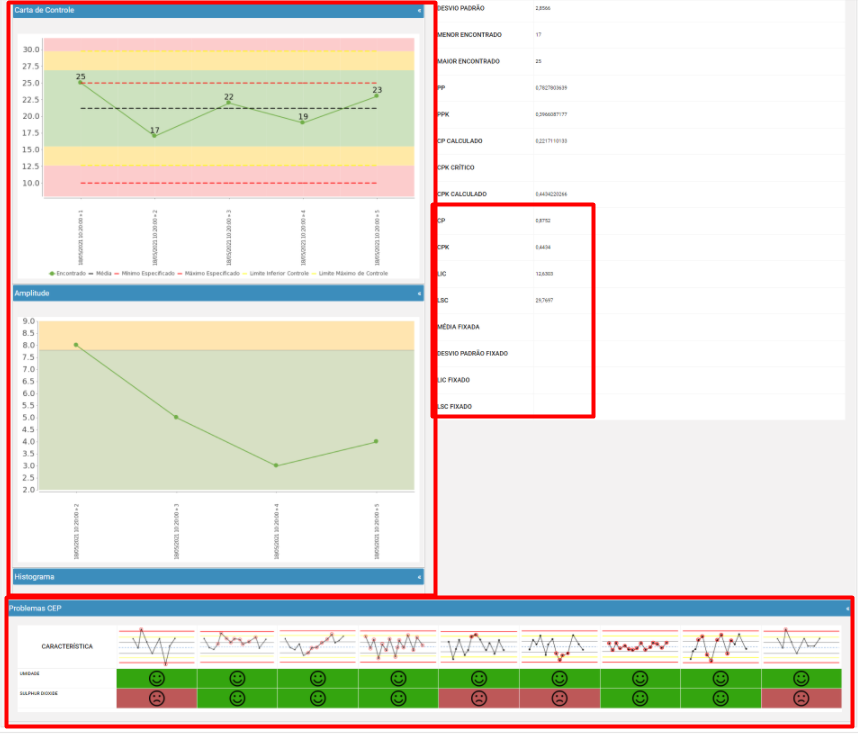

gototop.png Cálculo dos resultado da Característica "Mensurável" considerando todas as amostras - CEP

Quando uma característica for apresentada na inspeção como "Mensurável", considerando "TODAS AS AMOSTRAS" e há integração entre o módulo de inspeção e os módulos de CEP será possível visualizar os gráficos e cálculos atribuídos a característica, conforme abaixo.




  • Problemas CEP
    Para saber mais sobre as informações exibidas no painel da inspeção da característica, acesse: Painel de Problemas CEP.

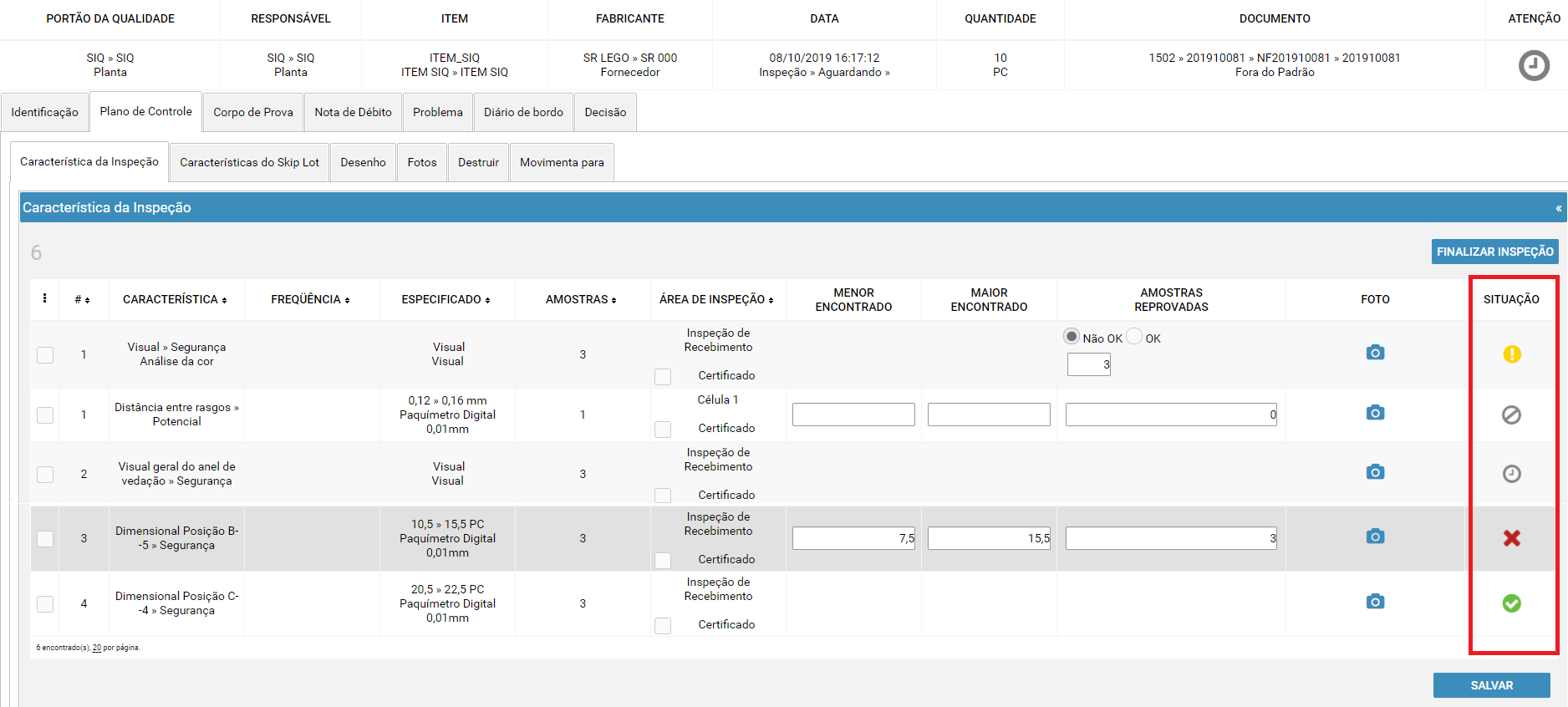

gototop.png Tipos de Resultados da Característica

A característica da inspeção pode ter 5 tipos de resultados.

 mceclip10.png    Aprovado
 mceclip13.png    Reprovado
  mceclip34.png    Aprovado Condicional
  mceclip35.png    Não Aplicável
 mceclip12.png    Pendente



Esses ícones são encontrados na coluna "Situação" da Característica








gototop.png Característica com Resultado "Aprovado"

Quando informado o resultado da característica, e estes resultados estiverem dentro das especificações , então o sistema atribuirá para a característica o resultado de Aprovado.

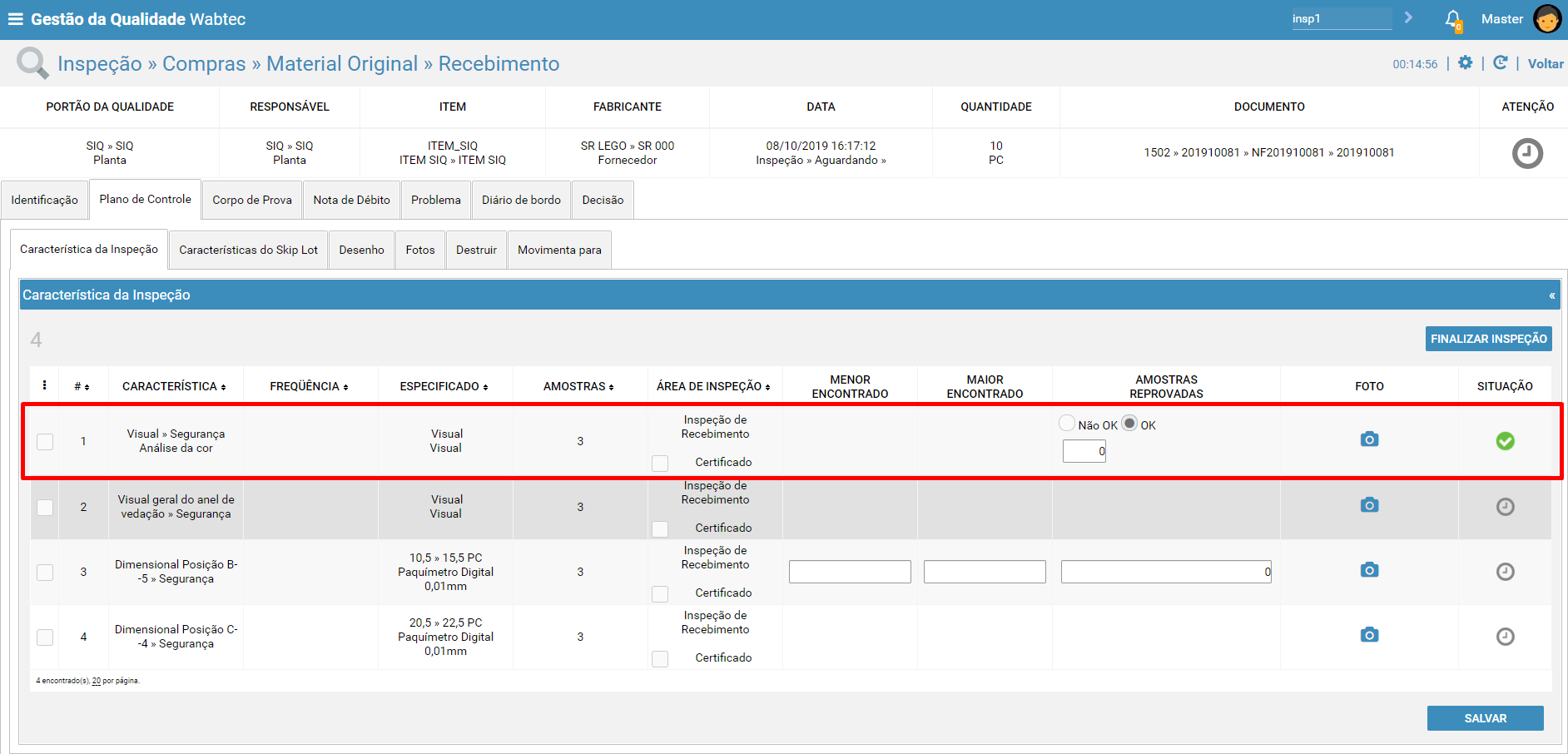

  • Inspecionando Característica "Não Mensurável" com Resultado Aprovado
  - No campo "Amostras Reprovadas", selecione o resultado "OK"
  - Acionar o botão "Salvar"

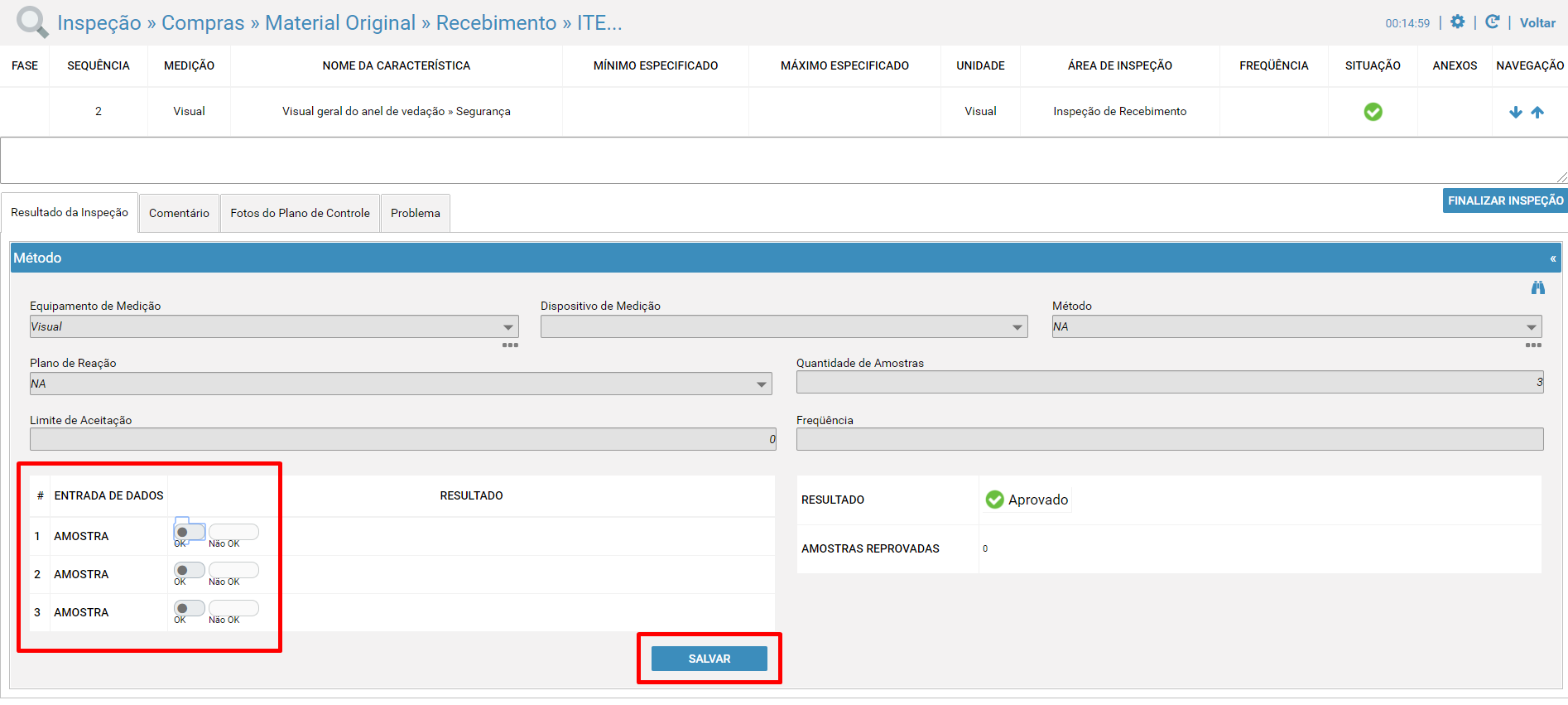

  • Inspecionando Característica "Não Mensurável com Todas as Amostras" com Resultado Aprovado
  - Selecione a característica


  - No campo "Entrada de Dados", marque todas as amostrar como "OK"
  - Acione o botão "Salvar"

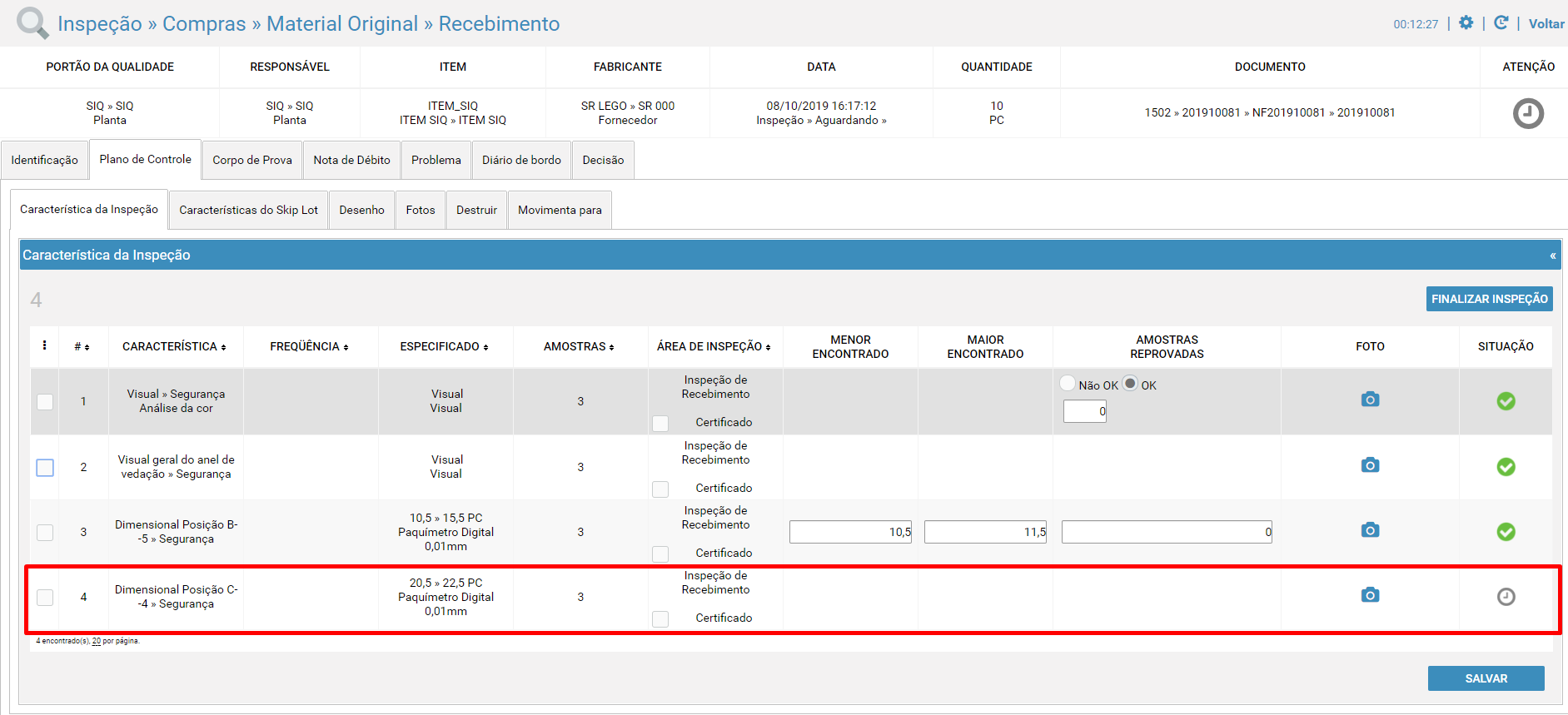

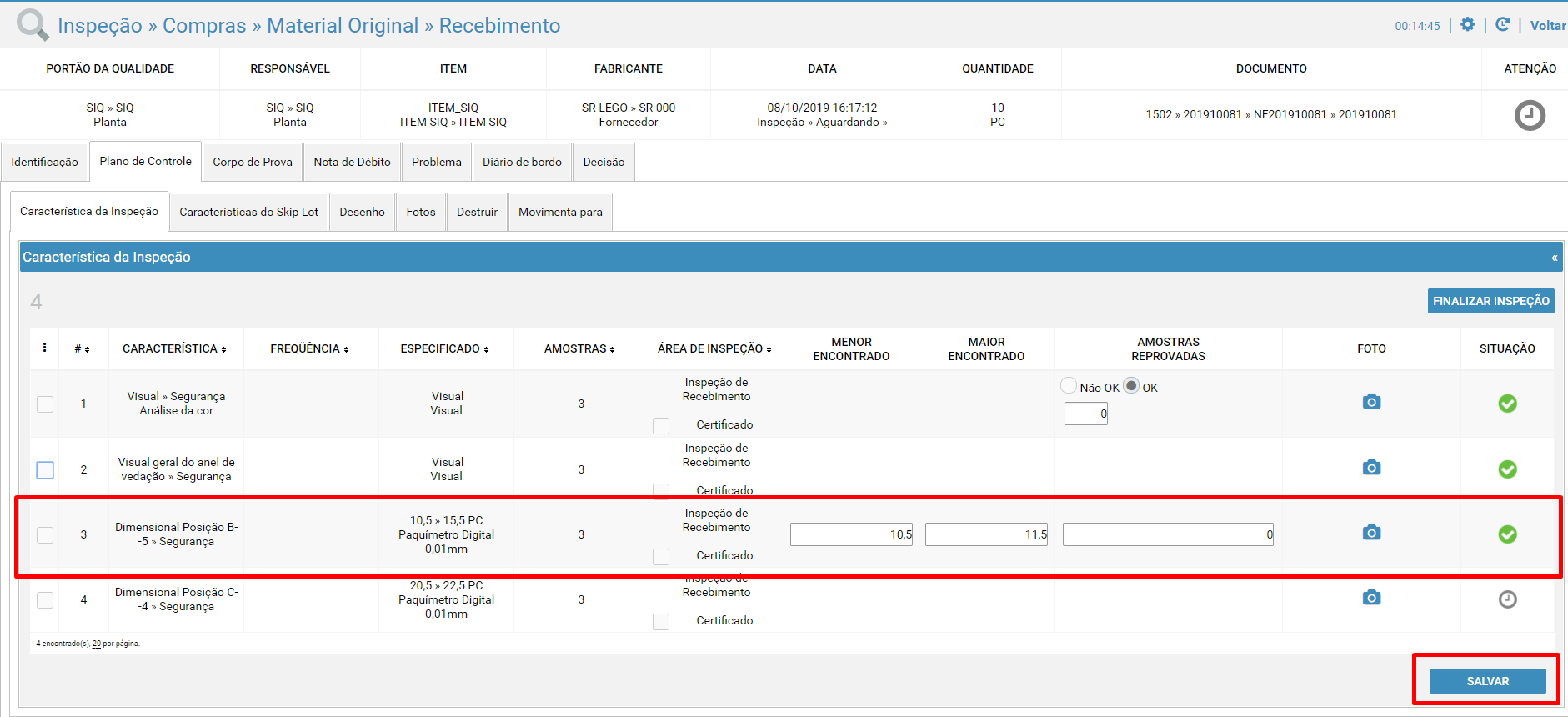

  • Inspecionando Característica "Mensurável" com Resultado Aprovado
  - Informar No campo "Menor Encontrado" e "Maior Encontrado", o menor e o maior valor encontrado entre todas as amostragens
  - Acionar o botão "Salvar"


mceclip3.png Se a quantidade de amostras for 1, e informado o campo "Menor encontrado",
automaticamente o campo "Maior encontrado" será preenchido com o mesmo valor.

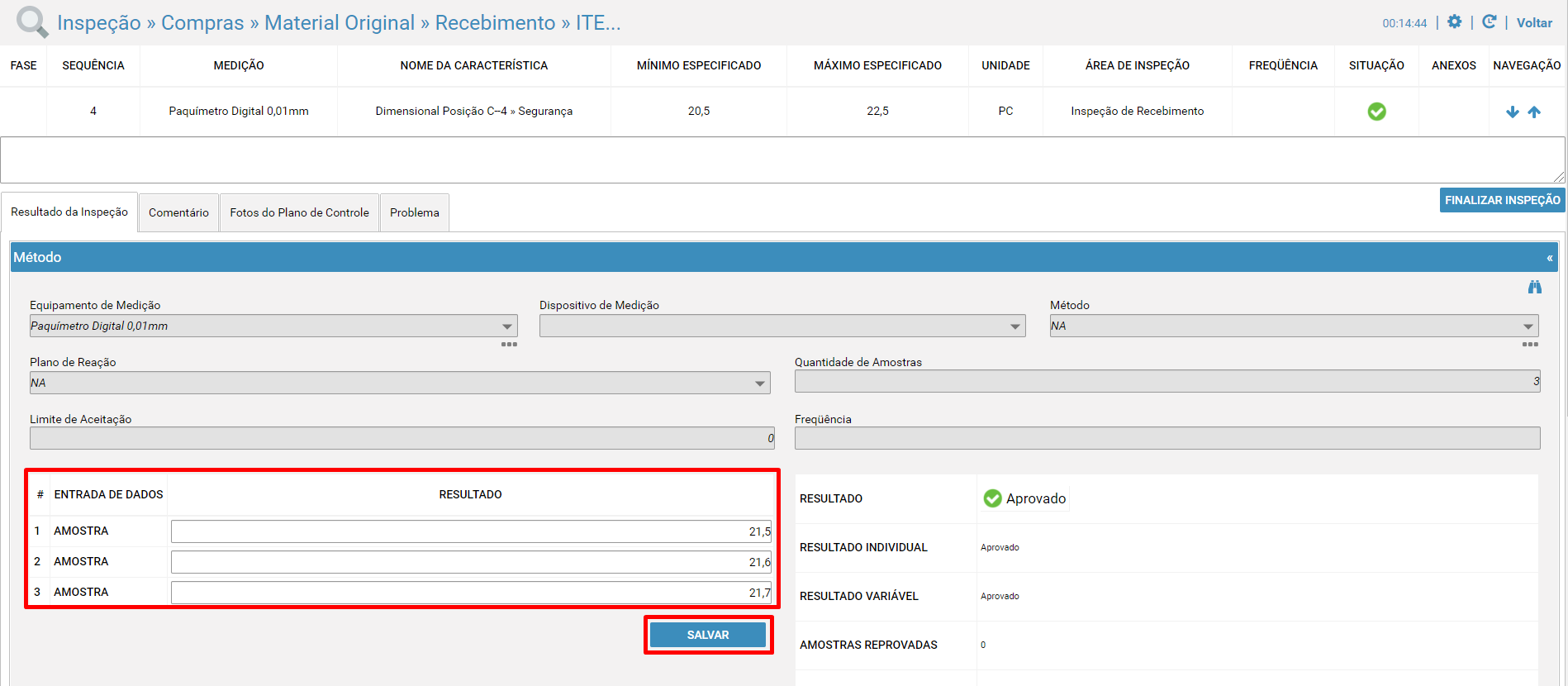

  • Inspecionando Característica "Mensurável com Todas as Amostras" com Resultado Aprovado
  - Selecione a característica


  - No campo "Resultado", informe o valor encontrado de cada respectiva amostra
  - Acione o botão "Salvar"

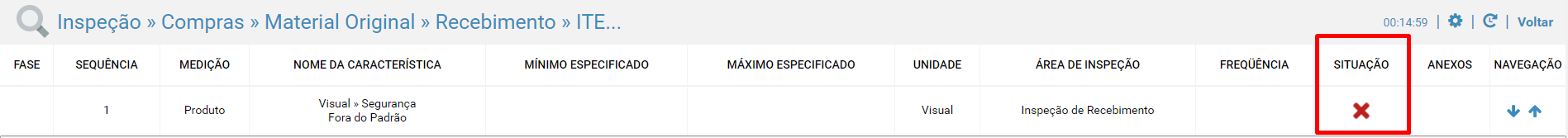

gototop.png Característica com Resultado "Reprovado"

Quando informado os resultados da característica, e estes resultados estiverem fora das especificações, então o sistema atribuirá para a característica o resultado de Reprovado.

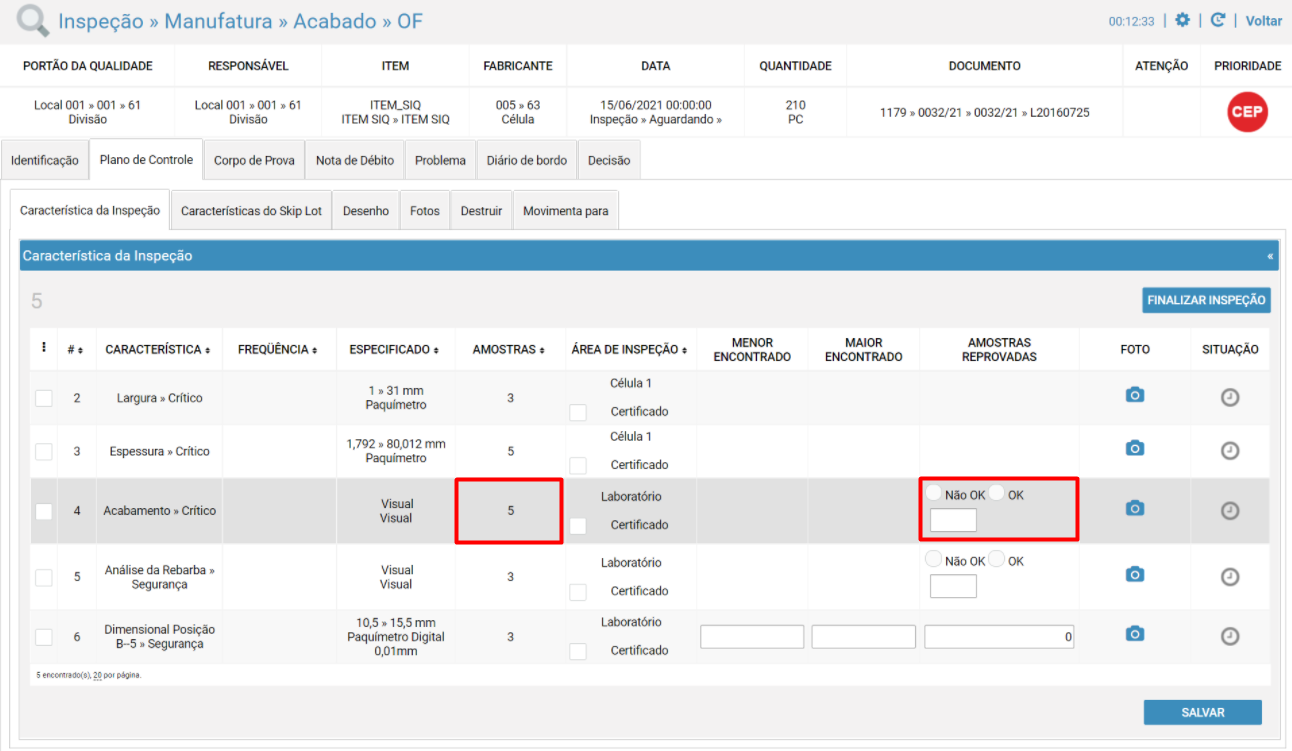

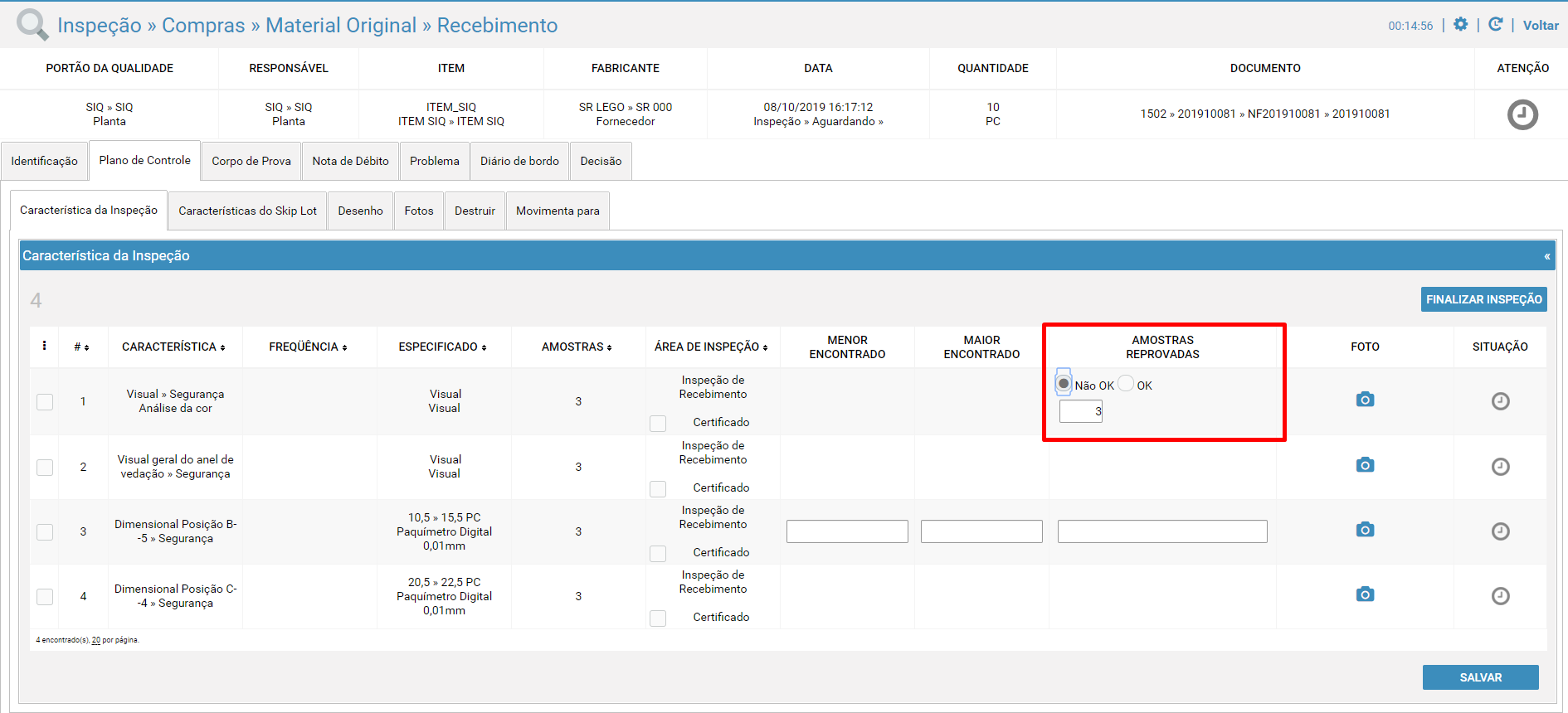

  • Inspecionando Característica "Não Mensurável" com Resultado Reprovado
  - No campo "Amostras Reprovadas", selecione o resultado "Não OK"
  - Acionar o botão "Salvar"

O sistema irá sugerir no campo "Amostras Reprovadas" a quantidade total de amostras .

No exemplo abaixo, a quantidade de amostra a ser inspecionada são 3 e por este motivo a sugestão de amostras reprovadas foi a quantidade de 3.

Caso desejar essa quantidade de amostragem poderá ser alterada.

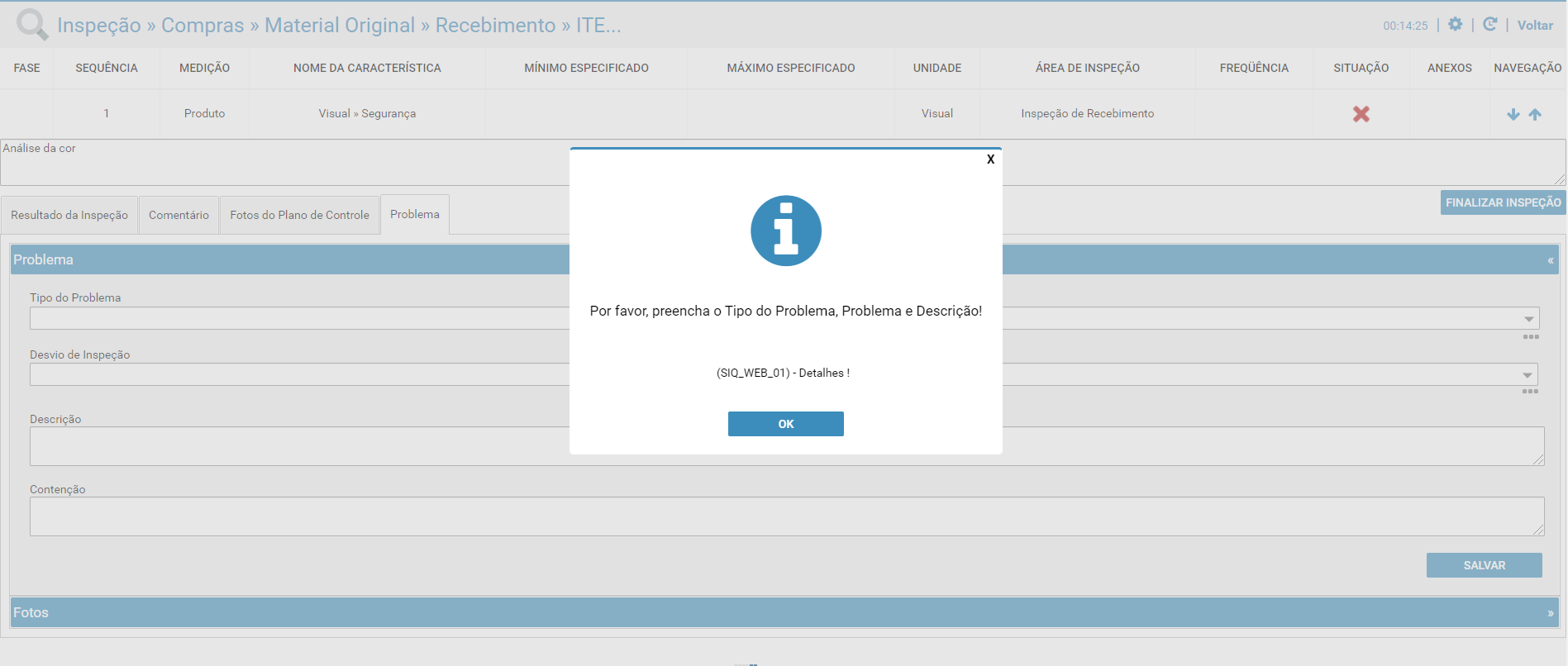

Após acionado o botão Salvar,  o sistema direcionará para a tela de problema, que é onde deve ser informado os campos "Tipo do Problema" , "Problema" e "Descrição".


 Para obter maiores informações sobre a guia "Problema", acesse: Problema da Característica



  • Inspecionando Característica "Mensurável com Todas as Amostras" com Resultado Reprovado
  - Selecione a característica


  - No campo "Entrada de Dados", marque a amostra que encontra-se "Não Ok"
  - Acione o botão "Salvar"

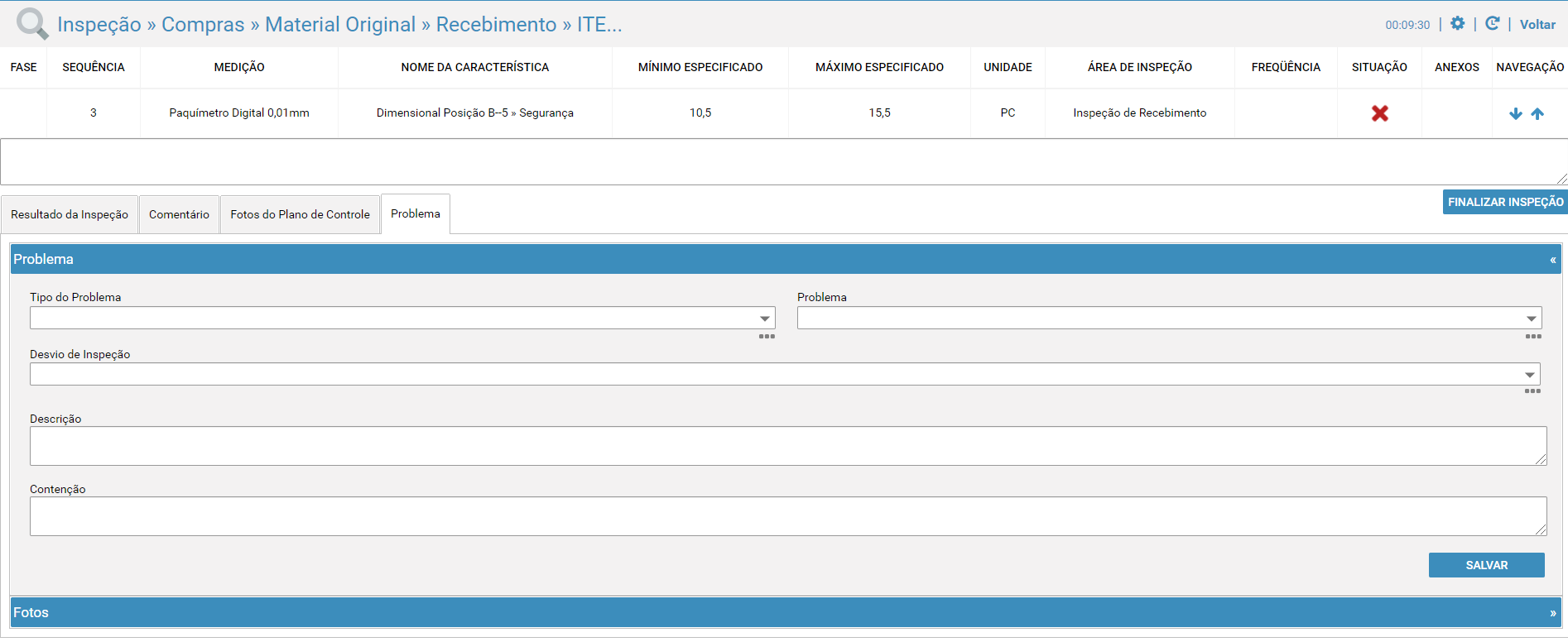

 Após acionado o botão Salvar,  o sistema direcionará para a tela de problema, que é onde deve ser informado os campos "Tipo do Problema" , "Problema" e "Descrição"


  Para obter maiores informações sobre a guia "Problema", acesse: Problema da Característica



  • Inspecionando Característica "Mensurável" com Resultado Reprovado
  - No campo "Menor Encontrado" e "Maior Encontrado", informar o menor e o maior valor encontrado entre todas as amostragens que estejam fora do especificado
  - Acionar o botão "Salvar"

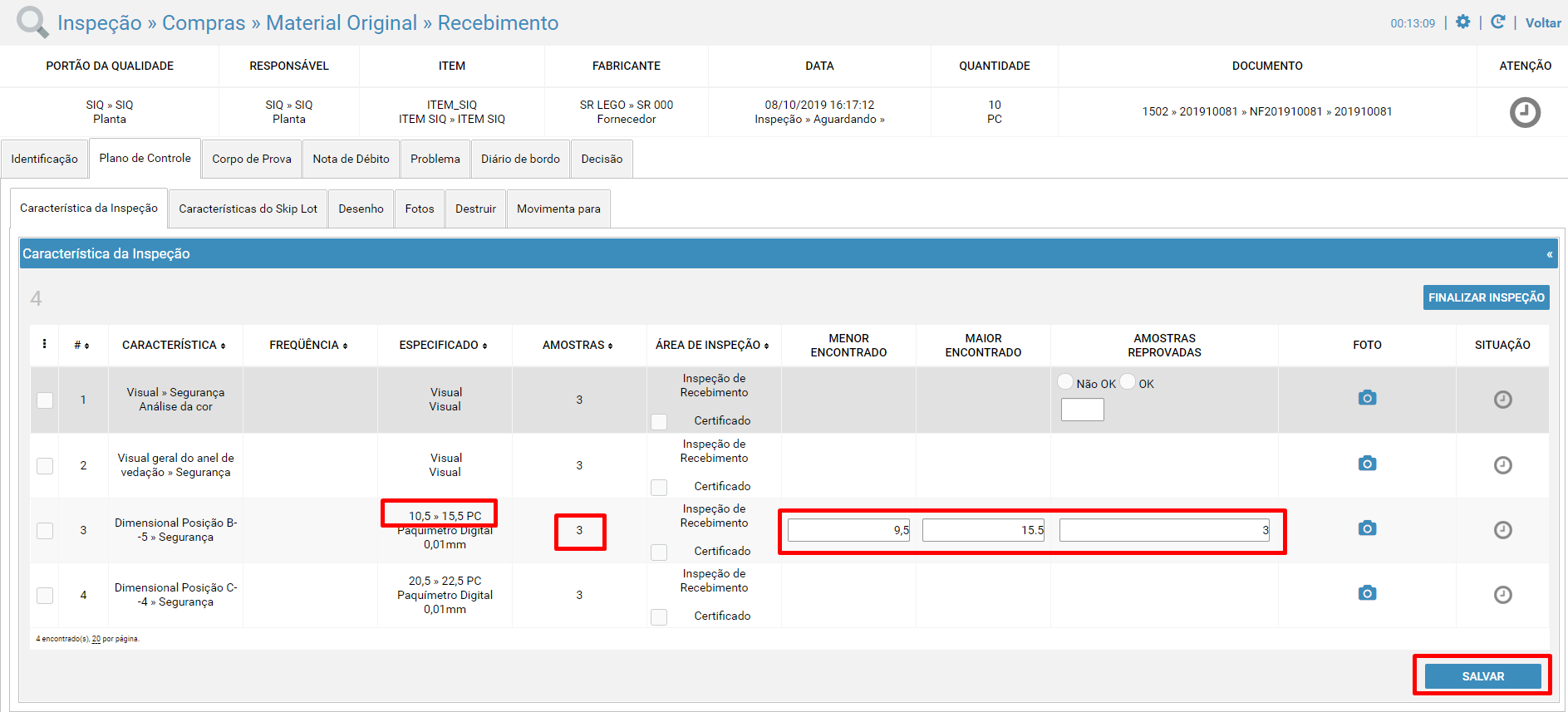

No exemplo abaixo, podemos verificar que o "Menor Encontrado" encontra-se abaixo do valor especificado , por este motivo a  regra identificou reprovação dessa característica.


mceclip3.png Se a quantidade de amostras for 1, e informado o campo "Menor encontrado",
automaticamente o campo "Maior encontrado" será preenchido com o mesmo valor.

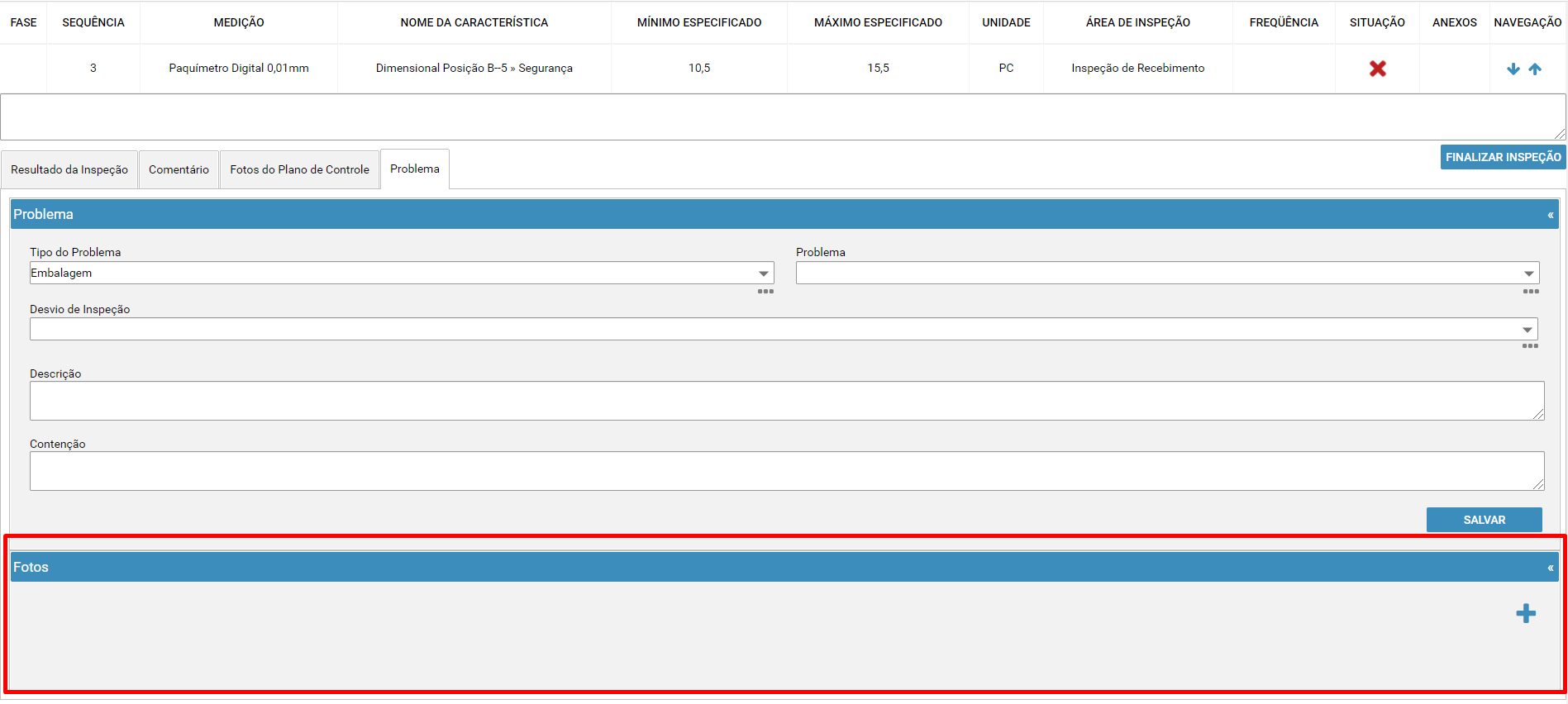

 Após acionado o botão Salvar,  o sistema direcionará para a tela de problema, que é onde deve ser informado os campos "Tipo do Problema" , "Problema" e "Descrição"


  Para obter maiores informações sobre a guia "Problema", acesse: Problema da Característica



  • Inspecionando Característica "Mensurável com Todas as Amostras" com Resultado Reprovado
  - Selecione a característica


  - No campo "Resultado", informe o valor encontrado de cada respectiva amostra
indicando qual a amostra que encontra-se fora do especificado
  - Acione o botão "Salvar"

 No exemplo abaixo, podemos verificar que a amostra 1 encontra-se abaixo do valor especificado , por este motivo a  regra identificou reprovação dessa característica.


 Após acionado o botão Salvar,  o sistema direcionará para a tela de problema, que é onde deve ser informado os campos "Tipo do Problema" , "Problema" e "Descrição"


  Para obter maiores informações sobre a guia "Problema", acesse: Problema da Característica

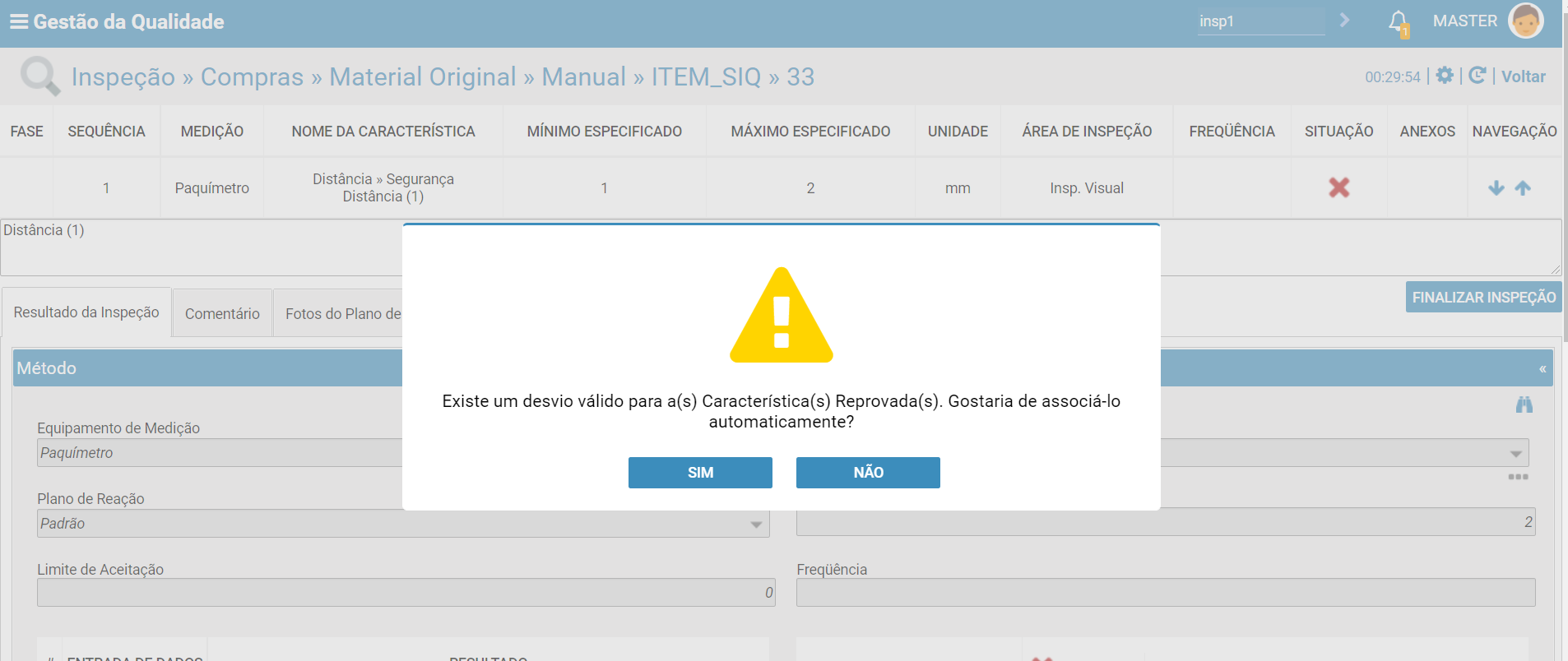

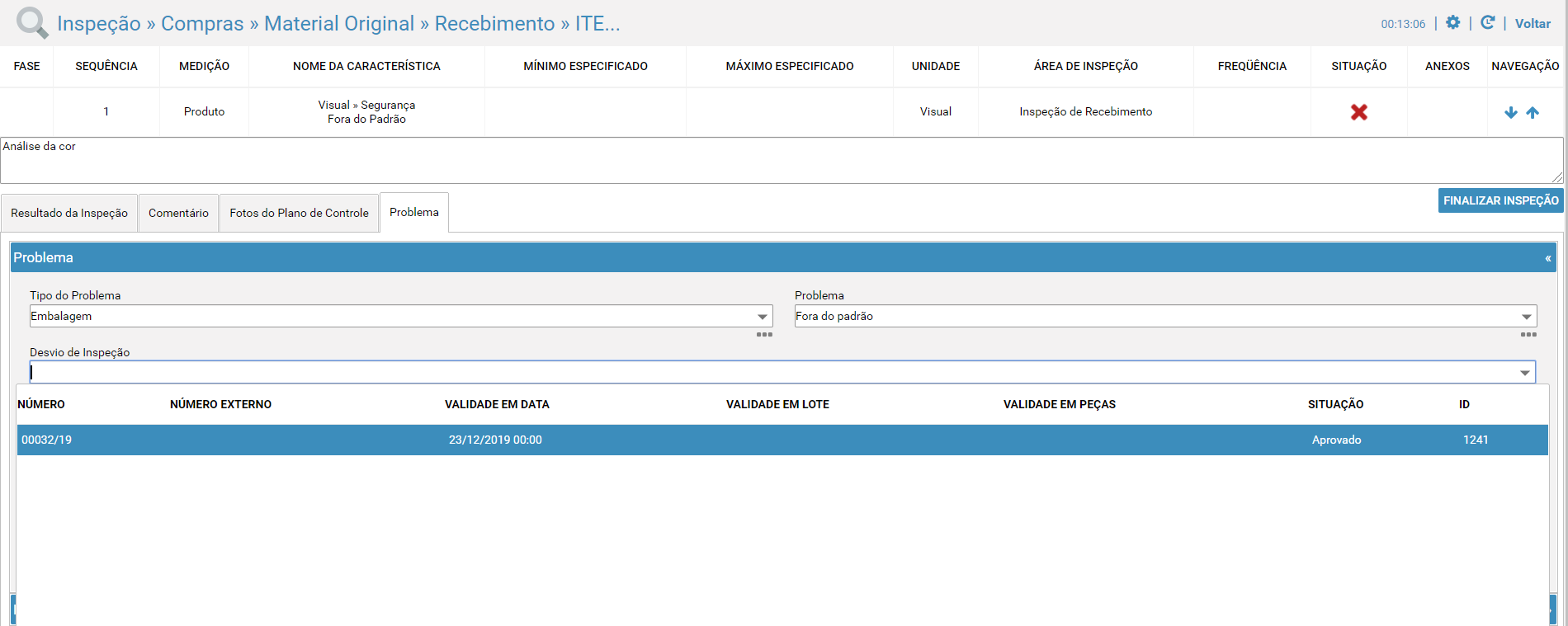

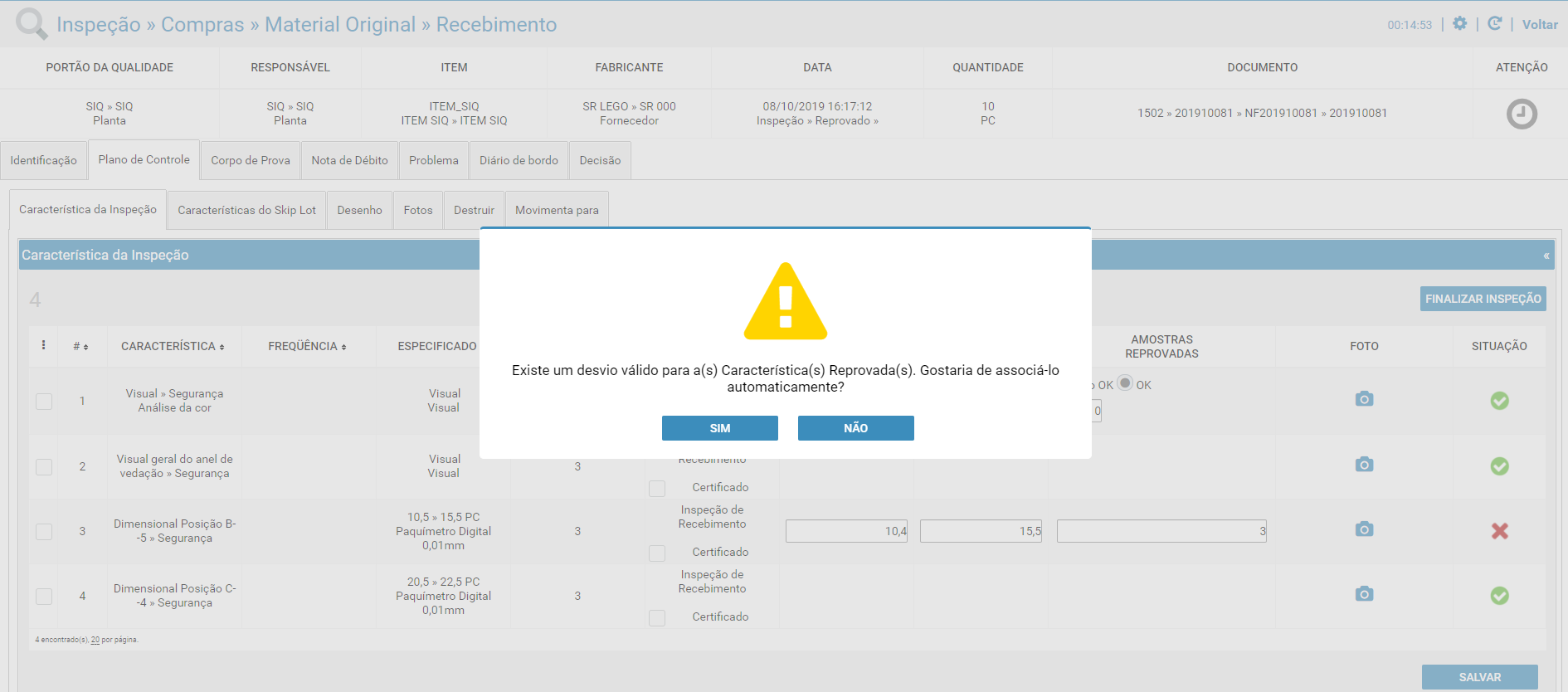

  mceclip3.pngQuando uma característica for reprovada e identificado a existência de um
desvio válido , esse desvio será sugerido para ser vinculado na característica,
conforme mensagem.

Para obter maiores informações sobre como configurar o parâmetro "Desvio Associado
Automaticamente Após Característica Reprovada", acesse: Configurações Gerais >>
Configurações de Parâmetros da Característica da Inspeção

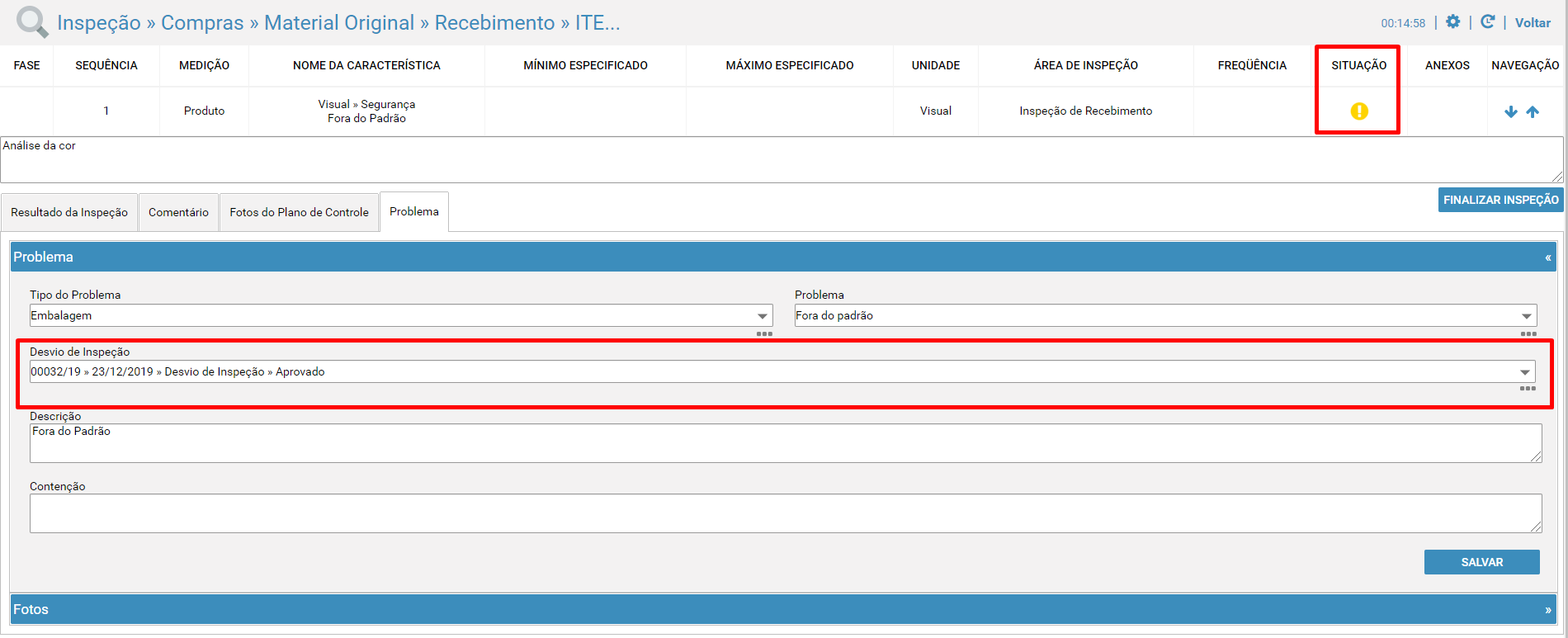

gototop.png Característica com Resultado "Aprovado Condicional"

Quando informado o resultado da característica, e este resultado estiver fora das especificações , então o sistema atribuirá para a característica o resultado de Reprovado.

Para obter maiores informações sobre como reprovar uma característica, acesse: Característica com Resultado Reprovado

Porém, é possível tornar a característica "Aprovada Condicional" se optar por adicionar um "Desvio de Inspeção"  para atender a esse resultado que foi apresentado fora do valor especificado.

Existem 3 formas de criar/associar um "Desvio de inspeção" para a característica e abaixo iremos apresentar esses recursos.

  mceclip3.png  Existe um parâmetro , que quando ativo permite associar o desvio já criado
e válido de formar automática na característica da inspeção. Quando ativo, se
detectar um desvio válido para a reprovação, exibirá uma mensagem de confirmação
antes do desvio ser associado a inspeção.


Para obter maiores informações sobre como configurar o parâmetro "Desvio Associado
Automaticamente Após Característica Reprovada", acesse: Configurações Gerais >>
Configurações de Parâmetros da Característica da Inspeção

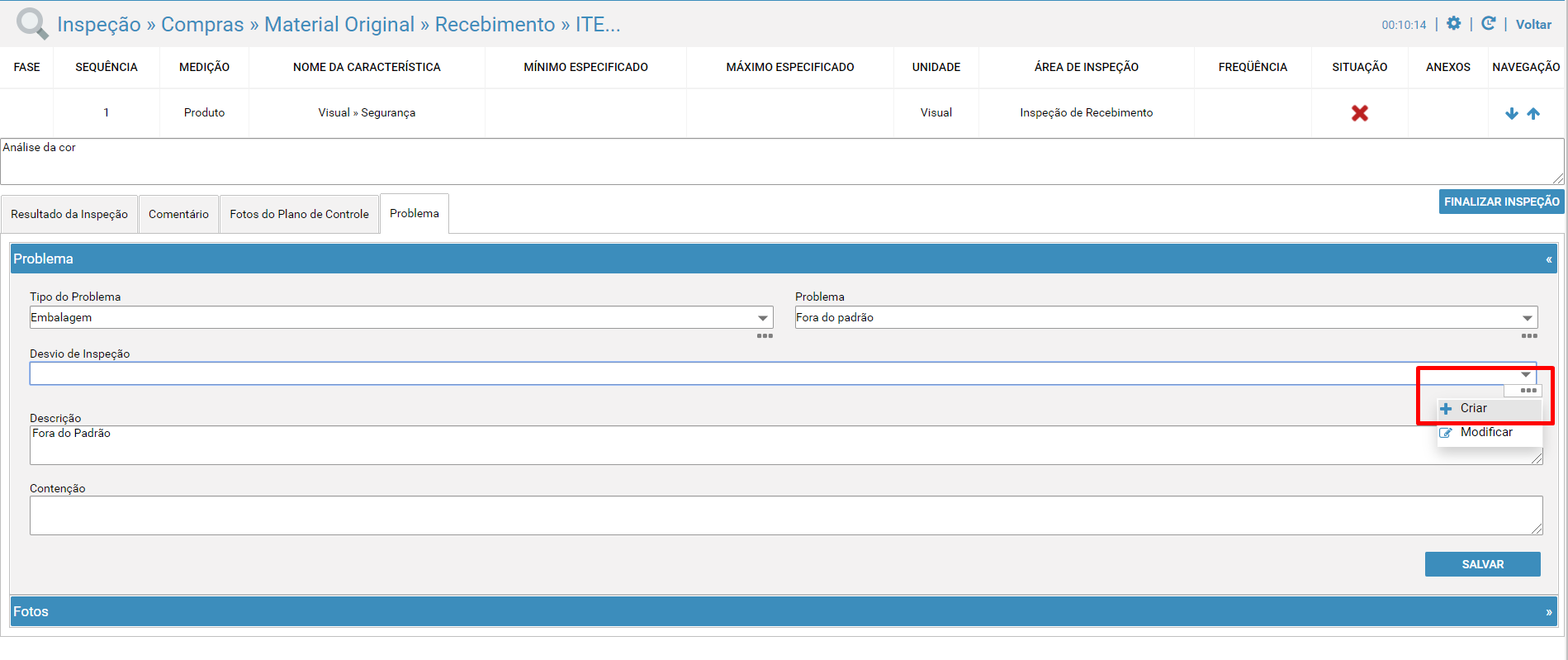

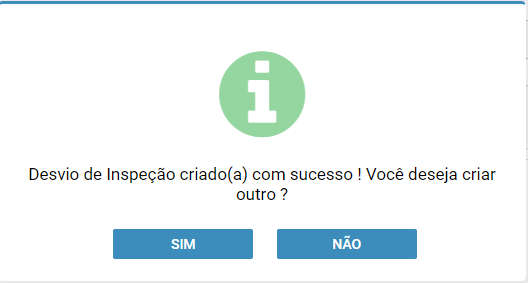

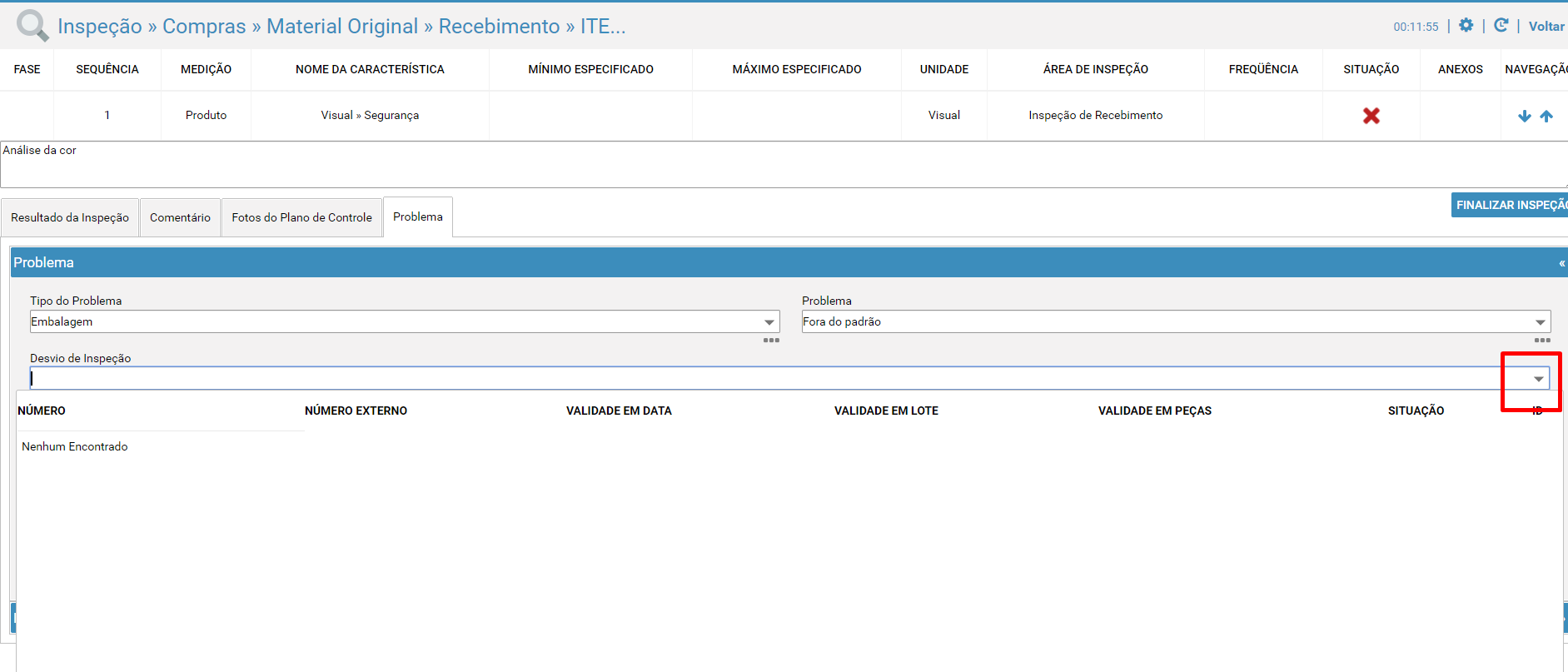

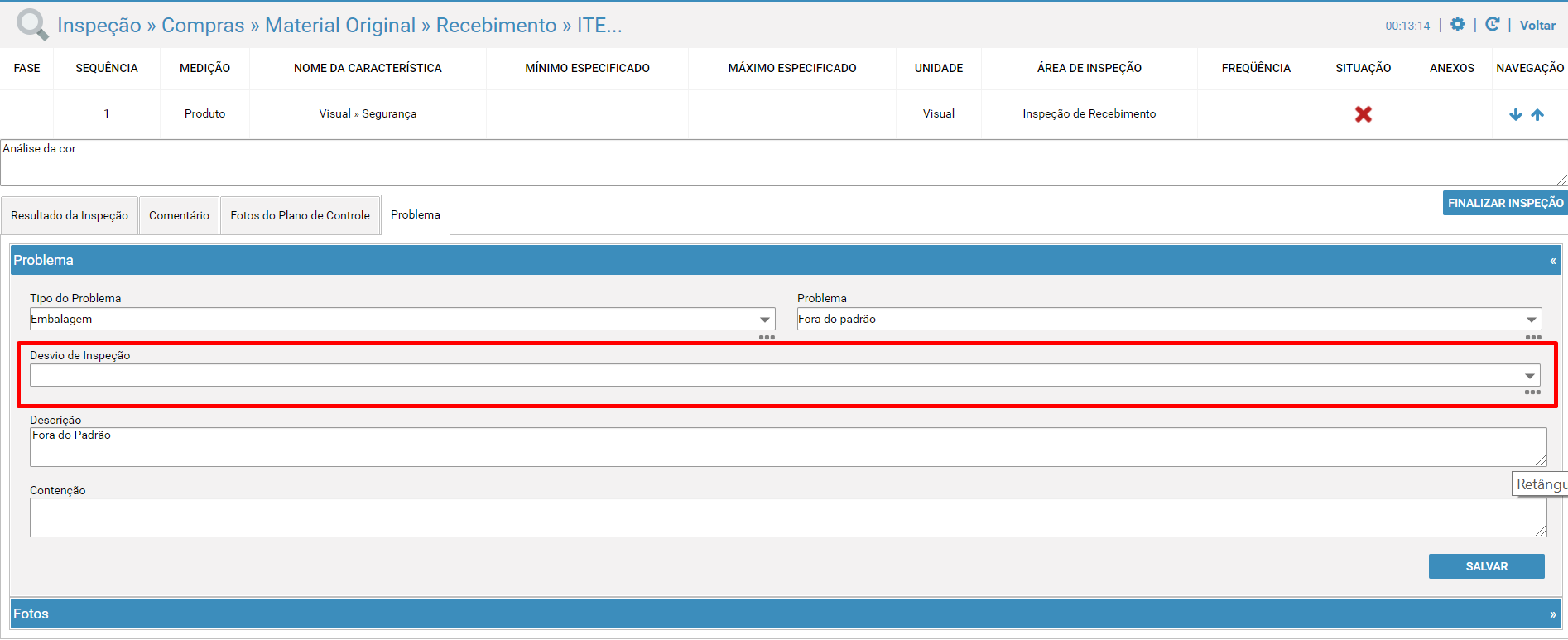

  • Opção 1 : Criando desvio, a partir da guia "Problema" da Inspeção

Esse recurso permite que seja criado um desvio e associado neste desvio a característica que encontra-se posicionada da inspeção.

Para obter maiores informações sobre Criar Desvio de Inspeção a partir da guia Problema", acesse: Criando Desvio de Inspeção a partir da guia Problema

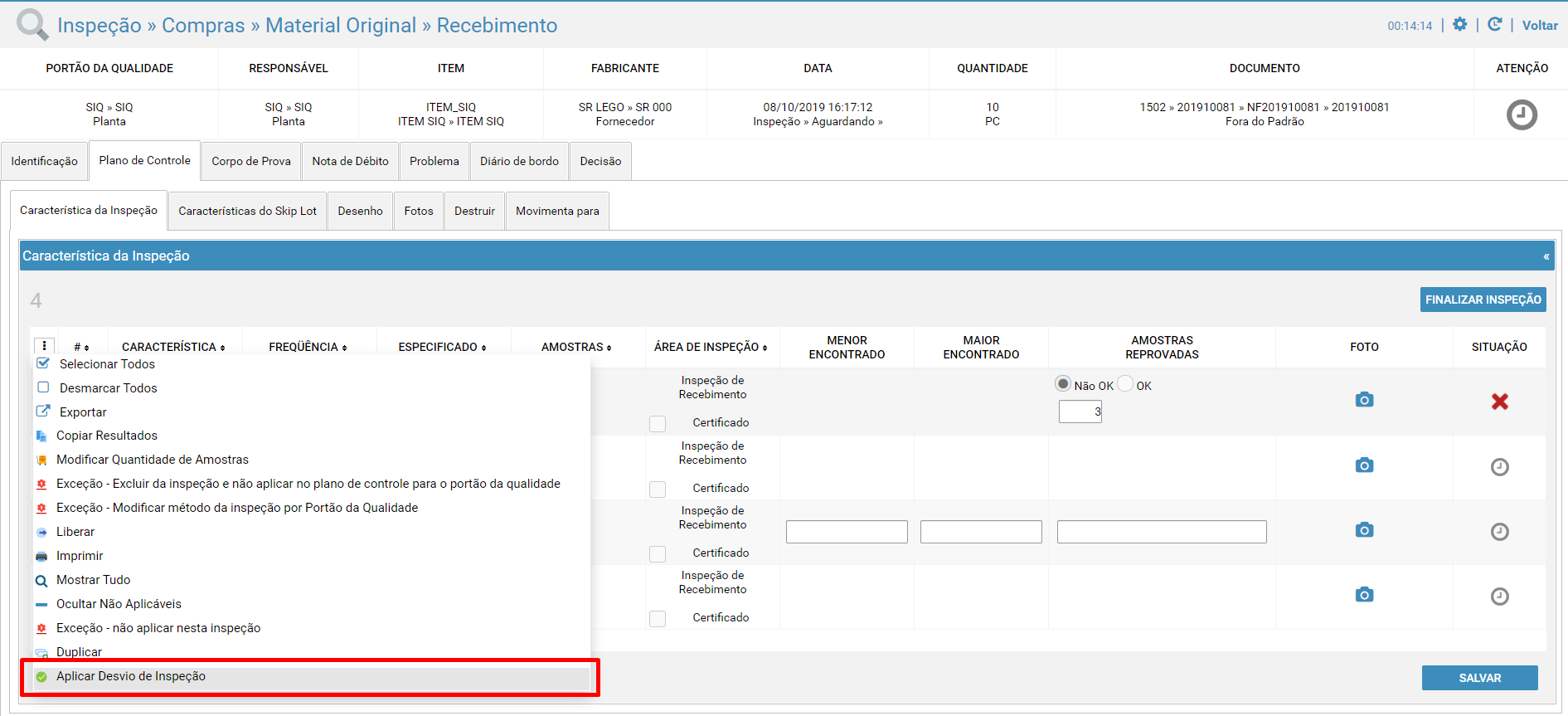

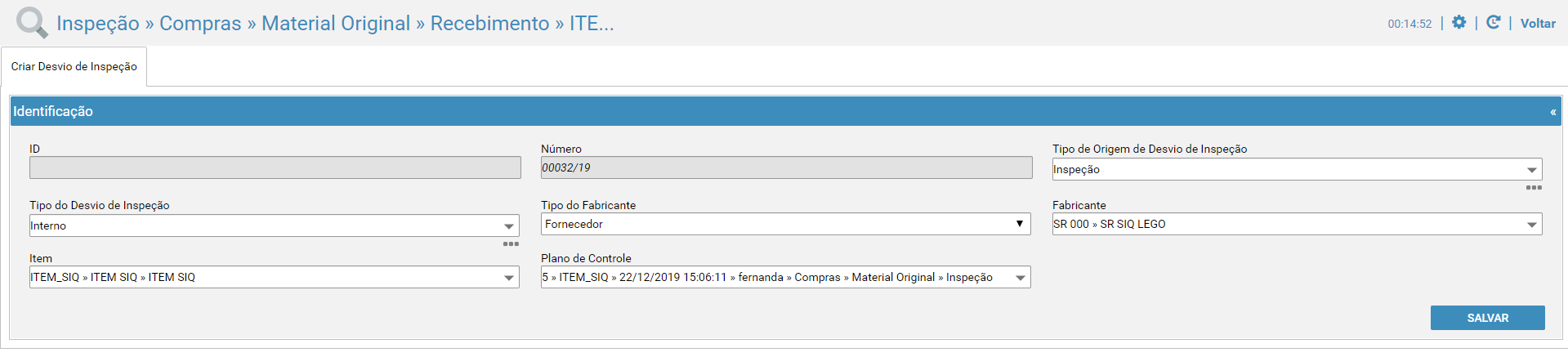

  • Opção 2 : Criando desvio, a partir da opção "Aplicar Desvio de Inspeção".

Esse recurso permite que seja criado um desvio e associada várias características selecionada da inspeção.

  - Selecione a característica "Reprovada" ou "Aprovada Condicional"
  - Selecione "..."
  - Selecione a opção "Aplicar Desvio de Inspeção"


Para obter maiores informações sobre o recurso "Aplicar Desvio de Inspeção", acesse: Recursos Adicionais da Característica da Inspeção

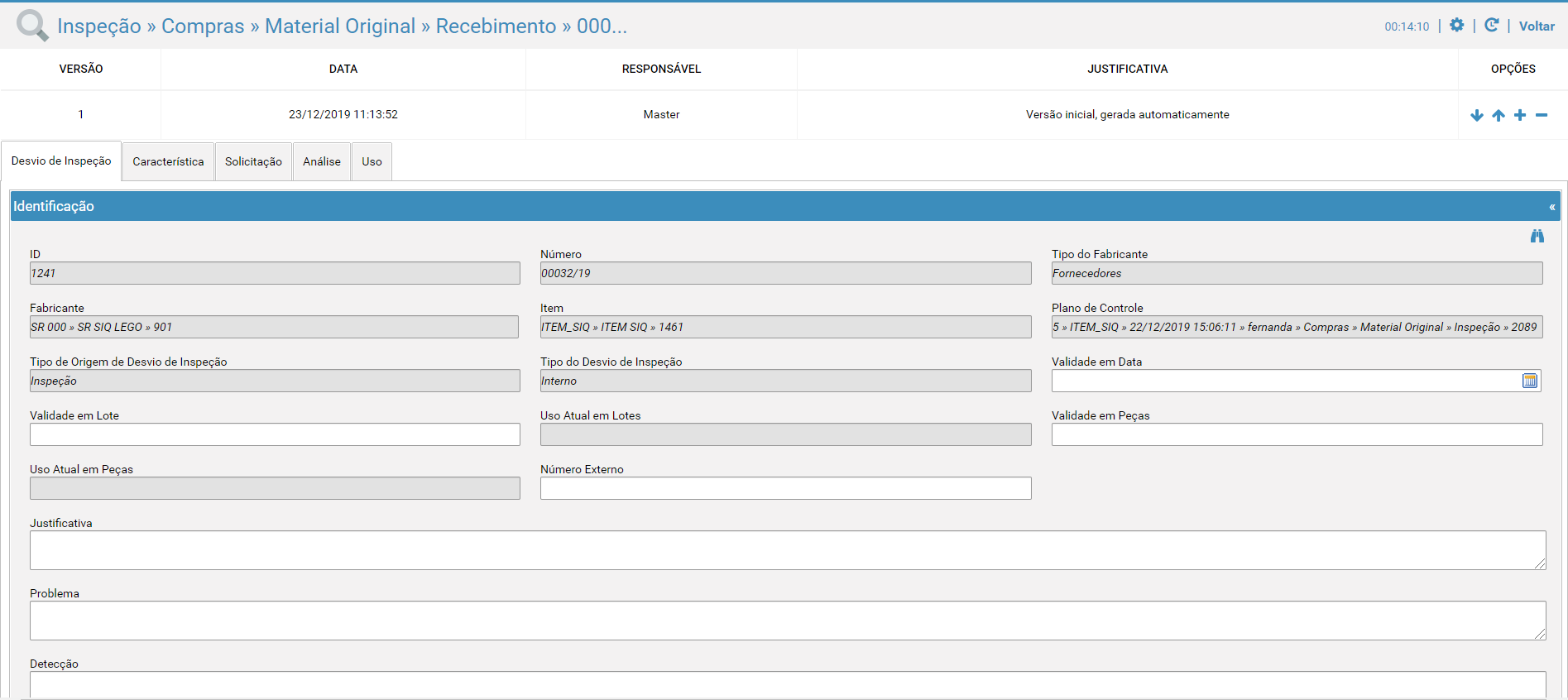

  • Opção 3 : Criando desvio, a partir do Módulo "Desvio de Inspeção"

Esse recurso permite que seja criado um desvio e associado as características a partir do módulo de Desvio e não a partir do módulo de inspeção com as duas opções anteriores.

Para obter maiores informações sobre o módulo de "Desvio de Inspeção", acesse: Desvio de Inspeção





gototop.png Característica com Resultado - Cpk

Quando no plano de controle a característica possuir o campo "Aceitação por Cpk" marcado, o sistema irá verificar se:

- O valor de Cpk Calculado encontrado para a característica inspecionada é maior do que o valor do Cpk Crítico.



Quando o valor do Cpk Calculado for menor do que o valor do Cpk Crítico da característica, o sistema atribuirá para a característica o resultado de Reprovado.





Para obter maiores informações sobre o campo "Aceitação por Cpk" do Plano de Controle, acesse: Como criar característica e método.

Para obter maiores informações sobre Cpk - Calculado, acesse: Cálculo - Cpk.

Para obter maiores informações sobre Cpk Crítico, acesse: Cálculo - Cpk Crítico.

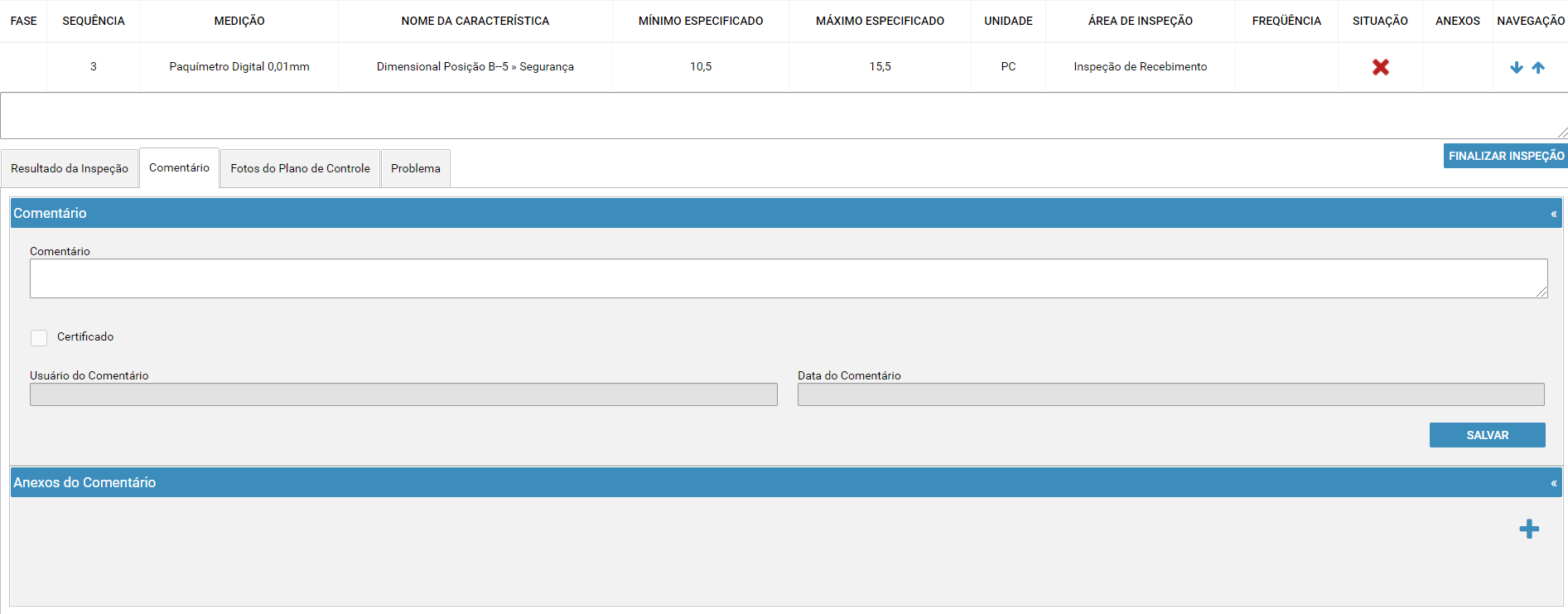

gototop.png Comentários e Anexos da Característica

Permite que seja informado um comentário e/ou um anexo desejado para a característica.

Comentário e Anexo não são campos obrigatórios, mas podem ser utilizados para complementar informações sobre inspeção da característica.

  - Selecione a característica desejada.
  - Selecionar a guia "Comentário"


  • Comentário:

         Permite que seja adicionado comentário na característica



  • Certificado:

        Permite que seja indicado se o resultado da característica foi de origem certificado.

        Existem cenários em que o fornecedor disponibiliza o certificado da inspeção, e neste certificado encontra-se os resultados encontrados de determinadas características.

        Quando ocorrem esses casos, os responsáveis pela inspeção copiam esse valores do certificado para a respectiva característica da inspeção.

       O objetivo desse campo é identificar essas características que foram atualizadas com os resultados dos certificados.



  • Usuário e Data :

        Exibe as informações do usuário e a data em que foi realizada a última alteração no painel Comentário



  • Painel - Anexo do Comentário :

         Permite que seja adicionado anexos na característica

         Para obter maiores informações sobre Anexo do sistema,  acesse :  Como Incluir/Excluir Anexos no sistema

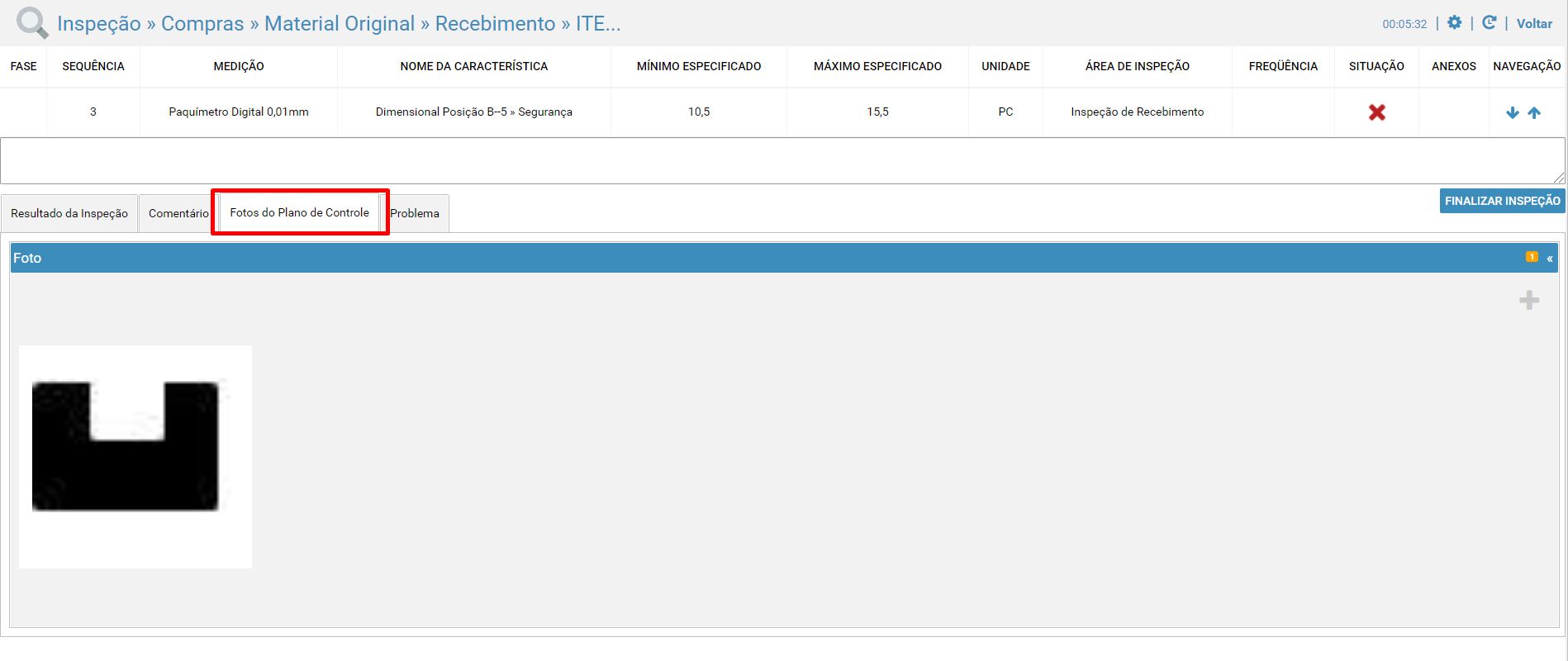

gototop.png Consultar Fotos da Característica associada no Plano de Controle

Permite que seja visualizado os Anexos que foram adicionados para a característica no Plano de controle.

Todos os anexos incluídos na característica do Plano de controle , estarão disponíveis para consulta no módulo de inspeção, conforme abaixo.

 Nesta guia, os anexos poderão ser apenas consultado. Não será permitido que seja excluído e/ou alterado.

  - Selecione a característica desejada.
  - Selecionar a guia "Foto do Plano de Controle"


Para obter maiores informações sobre como incluir anexo na característica do plano de controle, acesse: XXXXXXXXXXXX





gototop.png Problema da Característica

Quando uma característica for apresentada com o resultado "Reprovado" é necessário que seja informado qual o problema referente a essa resultado.

Também é possível que seja associado anexos referentes aos problemas identificados.

Associando Problema na Característica :

  - Selecione a característica "Reprovada"
  - Selecionar a guia "Problema"
  - Informe o "Tipo do Problema" , "Problema" e "Descrição"
  - Acione o botão "Salvar"


  • Tipo do Problema:

    Deve ser definido como o tipo do problema. Ex:  "Embalagem"



  • Problema:

    Deve ser definido qual o problema que encontra-se dentro do tipo posicionado.

    Ex: Para o "Tipo de Problema" = "Embalagem" , podemos ter definido os "Problemas" = "Fora do Padrão" , "Sem Pallet" , etc.



  • Desvio de Especificação:

Permite que sejam criados/adicionados desvio de inspeção para características com resultado Reprovado.

Para obter maiores informações sobre Criar Desvio de Inspeção a partir da guia Problema", acesse: Criando Desvio de Inspeção a partir da guia Problema



  • Descrição:

Deve ser descrito detalhes do problema .



Associando Anexo problemas na Característica :

  - Selecione a característica "Reprovada"
  - Selecionar a guia "Problema"
  - Selecione o painel "Foto"


Para obter maiores informações sobre Anexo do sistema,  acesse :  Como Incluir/Excluir Anexos no sistema



gototop.png Criando Desvio de Inspeção a partir da guia "Problema"

É possível criar/Modificar "Desvio de inspeção" para característica, a partir do módulo de inspeção.

Para isso, é necessário submeter o procedimento abaixo

  - Selecione a característica "Reprovada"
  - Selecione a guia "Problema"
  - Localize o campo "Desvio de Inspeção"


Consultando Desvio de Inspeções Criados/Válidos

É possível consultar se já existe desvio disponíveis para a característica selecionada. Para isso,  acione a "seta" encontrado no campo "Desvio de Inspeção" para que sejam listadas as opções disponíveis.

Se não encontrado, a listagem será apresentada conforme abaixo.


Criando Desvio de Inspeções

Se desejado criar um novo desvio, deverá realizar o seguinte procedimento :

  - Selecione "..."
  - Selecionar "Criar"


Será apresentada a tela de identificação do Desvio, com os campos já informados .

Neste momento, não é necessário realizar nenhuma edição nos dados sugeridos e para seguir o fluxo é necessário que a criação seja confirmada .

  - Acione o botão Salvar


A tela padrão do sistema será apresentada, neste caso, considere a opção "Não".

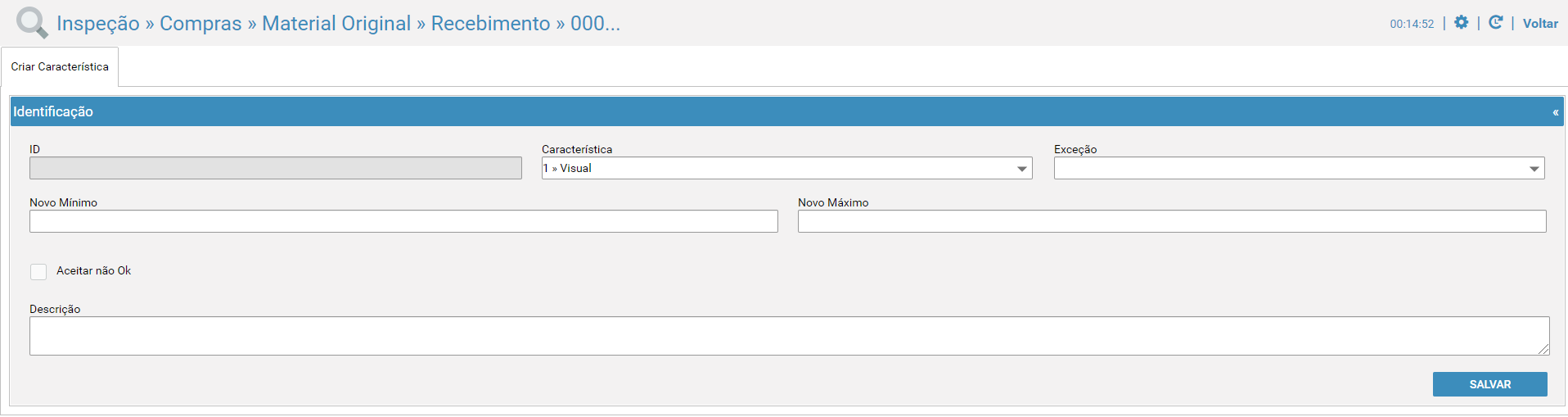

Após confirmada a criação do desvio, será necessário cadastrar a nova especificação desejada para a característica.

Se característica "Mensurável" , deverá informar a novo "Mínimo" e "Maximo".

Se característica "Não Mensurável", deverá utilizar a opção "Aceitar Não Ok"

  - Informar as novas especificações
  - Acionar o botão "Salvar"


Neste momento, será apresentado o módulo de Desvio para que sejam indicadas informações como:

- Validade do Desvio

- Informações complementares do Desvio

- Solicitação e Aprovação para o uso do Desvio.


Para obter maiores informações sobre módulo de Desvio de Inspeção,  acesse :  Módulo Desvio

Após realizado todo o fluxo de aprovação do Desvio, deve ser acionado a opção "Voltar" , para retornar a aba "Problema" da Característica para que o desvio criado possa ser vinculado a característica Reprovada.

Conforme podemos consultar abaixo, na lista "Desvio de Inspeção" encontra disponível o desvio que foi criado,  para ser selecionado na característica.


  - No campo "Desvio de Inspeção" , selecionar o Desvio que foi criado
  - Acionar o botão "Salvar"

 Neste momento a situação da característica passa de "Reprovado" para "Aprovado Condicional"



 Quando uma característica encontra-se "Aprovada Condicional", devido ao desvio associado, estará associada a disposição "Liberar Sob Desvio"

 Para obter maiores informações sobre a disposição "Liberar Sob Desvio", acesse: Disposições das Inspeções











Artigos relacionados

Comentários

0 comentário

Por favor, entre para comentar.

Powered by Zendesk
