Ícones apresentados para a inspeção

Tópicos:

• Tipos de Ícones ( Atenção e Prioridade )
• Tipo Atenção - Ícones disponíveis em todas visões ( Origem INSP* )
• Tipo Atenção - Ícones exclusivos ( Origem INSP5 )
• Tipo Prioridade - Ícones exclusivo ( Origem INSP5 )

Pré-requisitos:

• Possuir permissão de acesso ao Módulo de Inspeção

 Tipos de Ícones

Os Ícones são uma forma de representar qual é o estado que encontra-se uma inspeção. Em muitos casos, é possível direcionar determinadas ações na inspeção apenas visualizando o seu ícone atual.

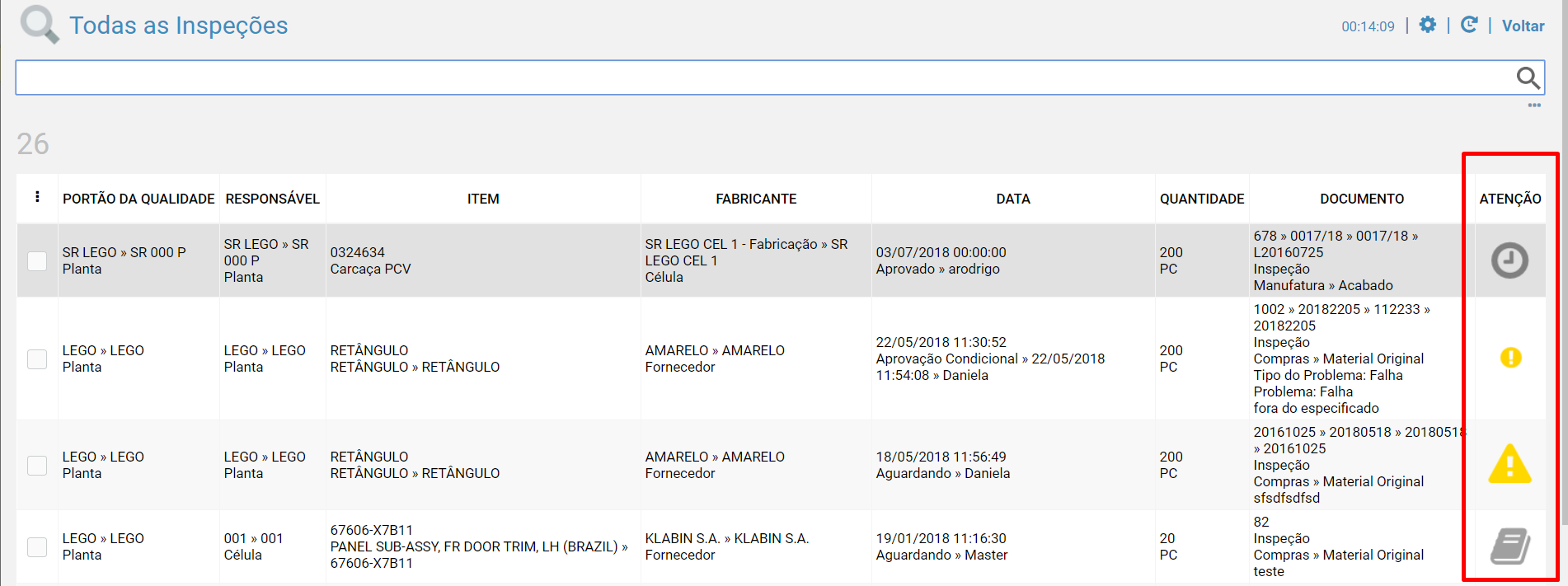

Os ícones, serão apresentados na coluna "Atenção" encontrado na tela da Inspeção .

• Dicas :

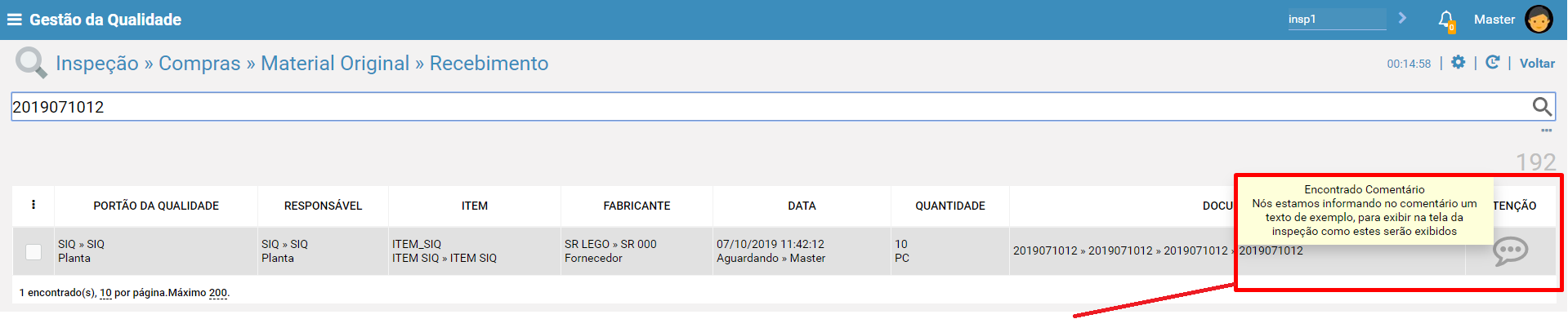

  Ao posicionar o mouse sobre o ícone, serão exibidos detalhes.

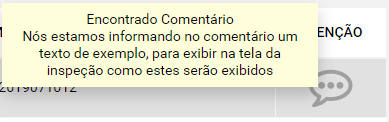

No exemplo abaixo, o ícone de comentário exibirá a informação encontrada no
campo de comentário e assim ocorrerá para todos os demais ícones.



Ícones disponíveis em todas visões ( Origem INSP* )

• Ícones Disponíveis :

1.		Falta de confiabilidade último portão de qualidade
2.		Lote de Inspeção em Cross Checking
3.		Lotes de Inspeção liberada automaticamente por confiabilidade do portão da qualidade
4.		Encontrado Diário de Bordo
5.		Inspeção com comentários
6.		Conferência Física
7.		Requerimentos da Inspeção "Not Ok"
8.		Inspeção Iniciada
9.		Inspeção Aprovada
10.		Inspeção Reprovada
11.		Inspeção Cancelada ( Não Aplicável )
12.		Prioridade de Inspeção
13.		Inspeção em sistema de Skip Lot
14.		Inspeção de Layout
15.	VAZIO	Inspeção não iniciada e sem impedimentos

#1. Falta de Confiabilidade:

Ícone será apresentado quando a inspeção for recebida no portão da qualidade da Planta, porém esta mesma inspeção NÃO foi inspecionada na origem.  Aplicável quando se utiliza o módulo de inspeção de Origem.

Quando se utiliza o módulo de inspeção de origem, é possível determinar por regras se a inspeção deve ou não ser inspecionado pelo portão da Qualidade do Fornecedor.

Se a regra determinar que deve ser inspecionada, antes do envio do recebimento (NF) para o portão da qualidade da Planta deve-se realizar a análise das características da inspeção (NF) no portão da qualidade do fornecedor.

Quando esta mesma inspeção for recebida no portão da qualidade da Planta e esta não tiver sido inspecionada pelo portão da qualidade do fornecedor , esta será marcada como o ícone "Falta de Confiabilidade" .

#2. Lote de Inspeção em Cross Checking:

Ícone será apresentado quando a inspeção for recebida no portão da qualidade da Planta porém esta mesma inspeção já foi inspecionada na origem. Aplicável quando se utiliza o módulo de inspeção de Origem.

Quando se utiliza o módulo de inspeção de origem, é possível determinar por regras se a inspeção deve ou não ser inspecionado pelo portão da Qualidade do Fornecedor.

Se a regra determinar que deve ser inspecionado, antes do envio do recebimento para o portão da qualidade da Planta deve-se realizar a análise das características da inspeção (NF) no portão da qualidade do fornecedor.

Quando esta mesma inspeção (NF) for recebida no portão da qualidade da Planta e pelo sistema de Skip Lote as características for "Inspeção", esta será marcada como o ícone "Cross Checking" .

#3. Confiabilidade do portão da qualidade:

Ícone será apresentado quando a inspeção for recebida no portão da qualidade da Planta sendo que esta inspeção FOI inspecionada na origem.  Aplicável quando se utiliza o módulo de inspeção de Origem.

Quando se utiliza o módulo de inspeção de origem, é possível determinar por regras se a inspeção deve ou não ser inspecionado pelo portão da Qualidade do Fornecedor.

Se a regra determinar que deve ser inspecionada, antes do envio do recebimento (NF) para o portão da qualidade da Planta deve-se realizar a análise das características da inspeção (NF) no portão da qualidade do fornecedor.

Quando esta mesma inspeção for recebida no portão da qualidade da Planta e pelo sistema de Skip Lote as características for "SKIP" , esta será marcada como o ícone "Confiabilidade" .

#4.  Diário de Bordo:

 Ícone será apresentado quando existir um diário de Bordo para a inspeção

Para obter maiores informações sobre como incluir um diário de Bordo na inspeção,  acesse :  Diário de Bordo

#5.  Inspeção com comentários:

Ícone será apresentado quando existir um comentário na inspeção.

Para obter maiores informações sobre como incluir um comentário na inspeção,  acesse :  Tela Resumo Inspeção >> Comentário

#6.  Conferência Física:

ícone será apresentado quando existir a necessidade de realizar a conferência Física da Inspeção.

Conferência Física é um requisito de negócio que pode ter sua exigência configurada.

Para obter maiores informações sobre os tipo de "Requisitos de Negócio",  acesse :  Grupos e Critérios de Requisitos de Negócio

#7.  Requerimento Não Ok:

 ícone será apresentado quando existir requisitos de negócio e/ou sistema Não Ok.

Para obter maiores informações sobre os tipo de "Requisitos não conformes da Inspeção",  acesse :  Requisitos Não conforme da Inspeção

#8.  Inspeção Iniciada:

Ícone será apresentado quando a inspeção for iniciada.

<pensar em onde referencia o inicio da Inspeção>

#9.  Inspeção Aprovada:

Ícone será apresentado quando a inspeção for finalizada com o resultado Aprovado.

Para obter maiores informações sobre resultado da inspeção, acesse : Resultado da Inspeção

#10.  Inspeção Reprovada:

Ícone será apresentado quando a inspeção for finalizada com o resultado Reprovado.

Para obter maiores informações sobre resultado da inspeção, acesse : Resultado da Inspeção

#11.  Inspeção Não aplicada:

 Ícone será apresentado quando a inspeção for finalizada com o resultado Não Aplicável, ou seja, cancelada.

Para obter maiores informações sobre resultado da inspeção, acesse : Resultado da Inspeção

#12.  Prioridade de Inspeção:

 Ícone será apresentado quando inspeção marcada como prioridade.

Para obter maiores informações sobre como marcar prioridade na inspeção,  acesse :  Tela Resumo Inspeção >> Identificação ou Recursos Adicionais da Inspeção ( Mais opções ) >> Marcar como Prioridade

#13.  Inspeção em sistema de Skip Lot:

 Ícone será apresentado quando a inspeção for finalizada com o resultado Aprovado em SKIP LOT.

Para obter maiores informações sobre resultado da inspeção, acesse : Resultado da Inspeção

#14.  Inspeção de Layout.

#15.  Inspeção não iniciada e sem impedimentos:

Nenhum ícone será apresentada quando:

- Inspeção estiver "Não iniciada" e com requisitos de Negócio e Sistema "Ok"

- Não existir nenhuma outra marca na inspeção, como por exemplo : Prioridade, comentário etc .

<Referenciar a sequencia dos itens de acordo com a sua prioridade de exibição>

Ícones exclusivos

• Ícones Disponíveis

1.		Pendente
2.		Relógio Verde
3.		Relógio Laranja
4.		Relógio Vermelho
5.		Amostra

#1. Pendente:

Ícone será apresentado quando existir pelo menos uma característica finalizada que possui a área de inspeção cadastrada no painel "Área de Inspeção" e também existir pelo menos uma característica pendente que possui a área de inspeção parametrizada no painel "Área de Inspeção".

 O painel listado está disponível na aba "Recurso" da estratégia
INSPECTION_LIST_INFORMATION_WARNING_COLUMN_MANIT_MANUFACTURING_STRATEGY

#2. Relógio Verde:
Ícone será apresentado se todas as características que possuírem a área de inspeção parametrizada no painel "Área de Inspeção" estiverem finalizadas.

 O painel listado está disponível na aba "Recurso" da estratégia
INSPECTION_LIST_INFORMATION_WARNING_COLUMN_MANIT_MANUFACTURING_STRATEGY

INSPECTION_LIST_INFORMATION_WARNING_COLUMN_STRATEGY
Inspection List Information Warning Column Manit Manufacturing Strategy
Inspection List Information Warning Column Memo Manufacturing Strategy

#3. Relógio Laranja:

Ícone será apresentado quando todas as características que possuírem a área de inspeção cadastrada no painel "Área de Inspeção para Amostra" estiverem finalizadas e existir pelo menos uma característica com área de inspeção cadastrada no painel "Área de Inspeção para Última amostra" que possua a mesma frequência que está parametrizada no painel "Frequência para Última Amostra".

 Os painéis listados estão disponíveis na aba "Recurso" da estratégia
INSPECTION_LIST_INFORMATION_WARNING_COLUMN_MANIT_MANUFACTURING_STRATEGY

#4. Relógio Vermelho:

Ícone será apresentado quando existir pelo menos uma característica reprovada que não possui a área de inspeção parametrizada no painel "Área de Inspeção Não Incluída para Situação Reprovada".

 O painel listado está disponível na aba "Recurso" da estratégia
INSPECTION_LIST_INFORMATION_WARNING_COLUMN_MANIT_MANUFACTURING_STRATEGY

#5. Amostra:

Ícone será apresentado quando a inspeção estiver iniciada, nenhuma característica estiver finalizada e existir pelo menos uma característica que não possui a área de inspeção cadastrada no painel "Área de Inspeção".

 O painel listado está disponível na aba "Recurso" da estratégia
INSPECTION_LIST_INFORMATION_WARNING_COLUMN_MANIT_MANUFACTURING_STRATEGY

Tipo Prioridade - Ícones exclusivo

1.		CEP Vermelho
2.		CEP Amarelo

#1. CEP Vermelho:

Ícone será apresentado na inspeção quando for encontrado uma das características inspecionadas atender a uma das Regras Vermelho do Controle Estatístico de Processo.

Para obter maiores informações sobre as regras de Controle Estatístico do Processo, acesse:  Regras Vermelho do CEP.

#2. CEP Amarelo:

Ícone será apresentado na inspeção quando for encontrado uma das características inspecionadas atender a uma das Regras Amarelo do Controle Estatístico de Processo.

Para obter maiores informações sobre as regras de Controle Estatístico do Processo, acesse:  Regras Amarelo do CEP.

 Ícones "CEP Vermelho" e "CEP Amarelo" serão apresentado na inspeção quando
for realizado o processamento da interface "Process Inspection Priority
Production Trend".

Para os ícones serem exibidos é preciso que o local relacionado a inspeção
esteja configurado no painel "Configuração do Andon de Produção Trend - Exibe
células baseadas nas inspeções do SIQ" da estratégia PRODUCTION_TREND_ANDON_SIQ.
