Tem como objetivo visualizar o gráfico de amplitude das características inspecionadas.
Tópicos:
Gráfico de Amplitude
Permite visualizar o gráfico de amplitude relacionado aos resultados da característica selecionada.
Cada um dos pontos exibidos no gráfico é obtido pela subtração do valor absoluto do ponto seguinte pelo ponto atual.
- Faixa de Cores
As faixas de cores são exibidas seguindo as seguintes regras:
| Faixa | Descrição |
| VERMELHO |
A faixa vermelha corresponde a todos aos resultados acima e abaixo de: Resultado Encontrado > Média da amplitude + 3*σ da amplitude Sendo Desvio Padrão = σ Para obter maiores informações sobre o cálculo do Desvio Padrão, acesse: Cálculo - Desvio Padrão. |
| AMARELO |
A faixa amarela corresponde a todos aos resultados entre: Resultado Encontrado < Média da amplitude + 3*σ da amplitude Sendo Desvio Padrão = σ Para obter maiores informações sobre o cálculo do Desvio Padrão, acesse: Cálculo - Desvio Padrão. |
| VERDE |
A faixa verde corresponde a todos aos resultados entre de: Resultado Encontrado > Média da amplitude + 2*σ da amplitude Sendo Desvio Padrão = σ Para obter maiores informações sobre o cálculo do Desvio Padrão, acesse: Cálculo - Desvio Padrão. |
Abaixo iremos exemplificar um cenário.

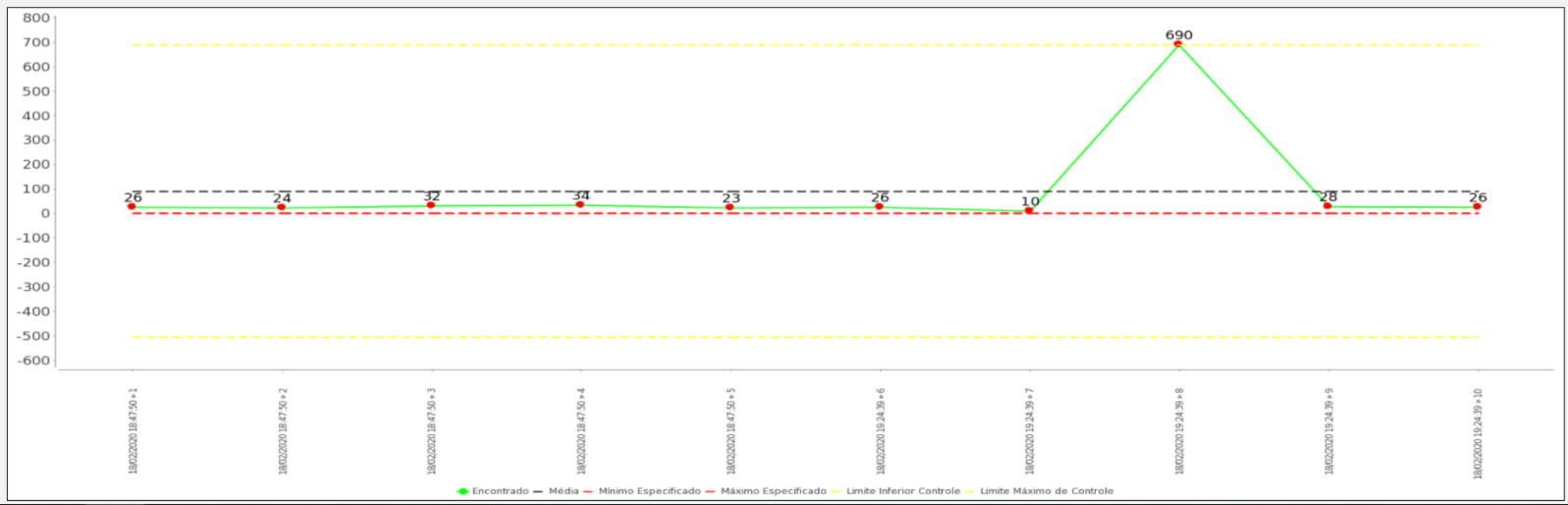

- Para o gráfico abaixo temos os seguinte resultados obtidos:
Ponto 1 (P1):26
Ponto 2 (P2):24
Ponto 3 (P3):32
Ponto 4 (P4):34
Ponto 5 (P5):23
Ponto 6 (P6):26
Ponto 7 (P7):10
Ponto 8 (P8):690
Ponto 9 (P9):28
Ponto 10 (P10):26

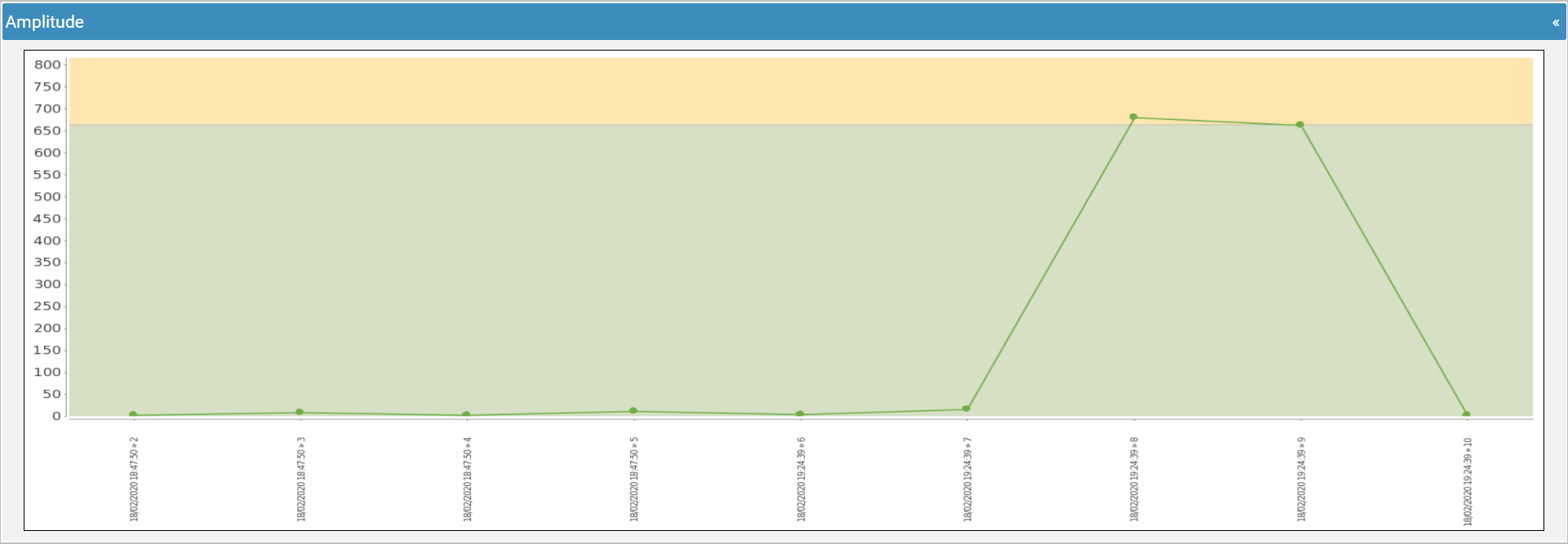

Cada um dos pontos do gráfico de amplitude é obtido pelo seguinte cálculo:
|P2| - |P1| = |24| - |26| = 2
|P3| - |P2| = |32| - |24| = 8
|P4| - |P3| = |34| - |32| = 2
|P5| - |P4| = |23| - |34| = 11
|P6| - |P5| = |26| - |23| = 3
|P7| - |P6| = |10| - |26| = 16
|P8| - |P7| = |690| - |10| = 680
|P9| - |P8| = |28| - |690| = 662
|P10| -| P9| = |26| - |28| = 2
