Neste artigo iremos exemplificar todo o fluxo relacionado ao processo de CEP (Monitoramento Estatístico de Processo, Análise de Tendência de Falha de Produção, Análise de Dados, Agentes, entre outros).
Tópicos:
Pré-requisitos:
- Possuir permissão de acesso ao Módulo de Inspeção de Manufatura
- Possuir permissão de acesso ao Módulo de Monitoramento Estatístico de Processo
- Possuir permissão de acesso ao Módulo de Análise de Tendência de Falha de Produção
- Possuir permissão de acesso ao Módulo de Análise de Dados
- Possuir permissão de acesso ao Módulo de Agente
Possíveis entradas de Dados para o cálculo do CEP
1. Integrações entre sistemas externos e SIQ onde os resultados encontrados das características serão informados no SIQ.
Esse é o cenário onde o sistema externo envia para o SIQ a necessidade de inspeção , porém a inspeção é realizada no módulo de INSP5 do sistema SIQ.
- Passo 1 - Ordem de Produção x Inspeção
A inspeção pode ser criada via interface com outros sistemas ex: WMS, por meio de uma ordem de produção.
- Passo 2 - JOB "Prioridade"
Após criada a inspeção deve-se executar um JOB que tem como objetivo atualizar a coluna "Prioridade" contendo as regras do CEP, que será apresentado no passo a seguir
Para obter maiores informações sobre como executar o JOB, acesse: Interface - Process Inspection Priority Production Trend
- Passo 3 - Exibição ícone "Prioridade"

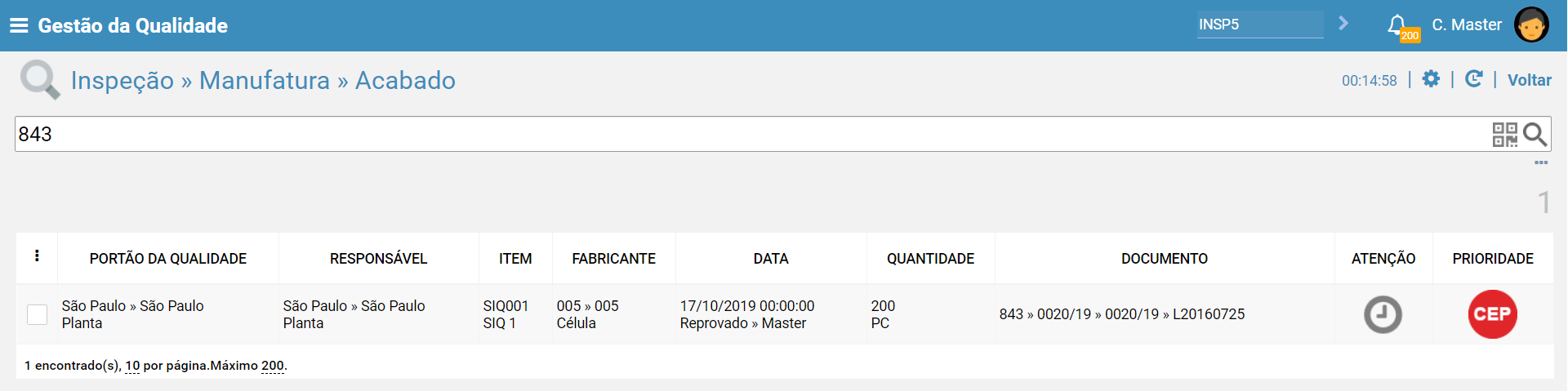

- Assim que realizado o passo 1 e 2 anterior , será gerada a necessidade de inspeção na transação INSP5
- Na coluna "Prioridade” será exibido o ícone de CEP.
Para obter maiores informações sobre as regras de exibição do ícones de CEP, acesse: Ícones da Inspeção >> Tipo Prioridade - Ícones exclusivo ( Origem INSP5 )
- Passo 4 - Painéis de CEP na Característica

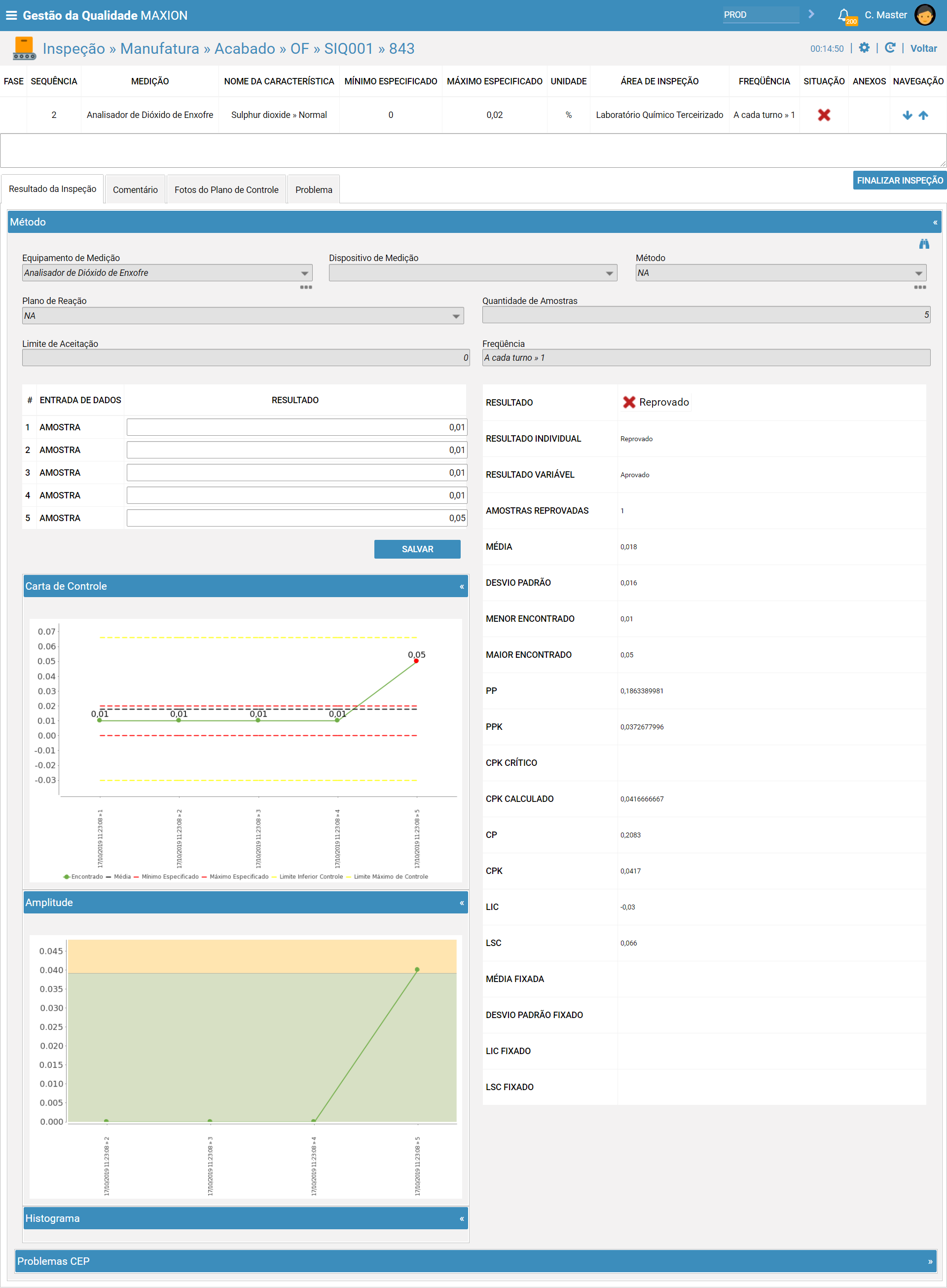

Iniciar a inspeção e informar os resultados mínimo e máximo encontrado da características.
Após todas as amostras informadas, os painéis de CEP serão apresentados.
Para saber mais sobre os painéis de CEP apresentados na característica, acesse : Características - Regras CEP
- Passo 5
Até aqui, apresentamos todos os passos que estão diretamente relacionado a resultados de características que são informados no módulo de Inspeção do SIQ.
Para as próximos recursos do CEP, por favor consultar o tópico : "Módulos do Sistema SIQ para consultar informações de CEP"
2. Integrações entre sistemas externos e SIQ onde os resultados encontrados das características já são enviados.
Esse é o cenário onde o sistema externo envia para o SIQ os resultados encontrados de cada característica, neste caso não será utilizado o módulo de INSP5 do sistema SIQ.
- Passo 1
Os resultados encontrados das características serão enviados para o SIQ via interface . O possível sistema que pode realizar essa integração é por exemplo sistema MMI.
Neste cenário, será enviado ao SIQ já os resultados encontrados de cada característica.
- Os resultado encontrados são enviados para o SIQ e persistidos na tabela SIQ_PRD_TREND
- Hoje existem três PROCINT responsável pela integração: MANIT Production Trend
Process Interface, MONDRAGON Production Trend Process Interface e Euromap Joyson
Text File Process Interface.
- Passo 2
Até aqui, apresentamos uma opção de calculo de CEP no sistema SIQ, sem que exista a necessidade da inspeção ser realizada no SIQ.
Para as próximos recursos do CEP, por favor consultar o tópico : "Módulos do Sistema SIQ para consultar informações de CEP"
Módulos do Sistema SIQ para consultar informações de CEP
- Passo 1
Para conhecer as formas possíveis de integrar os dados necessários para se calcular o CEP no SIQ, consultar o tópico "Possíveis entradas de Dados para o cálculo do CEP"
- Passo 2 - JOB TRENDCEP E TRENDCEP2
Após ter obtido os resultados encontrados das características, deve-se executar o JOB responsável por aplicar as regras do CEP.
Se o JOB não estiver em execução, não serão apresentadas informações nos módulo de TRENDCEP do sistema.
Para obter maiores informações sobre como executar a interface, acesse: Interface - Process Production Trend Resume.
- Passo 3 - TRENDCEP

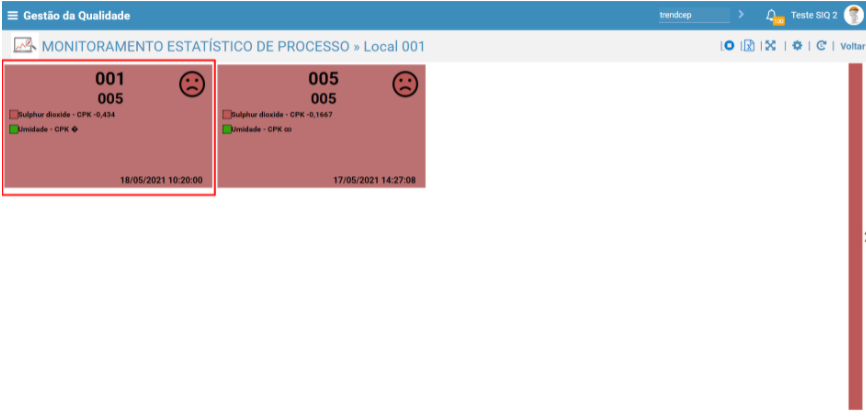

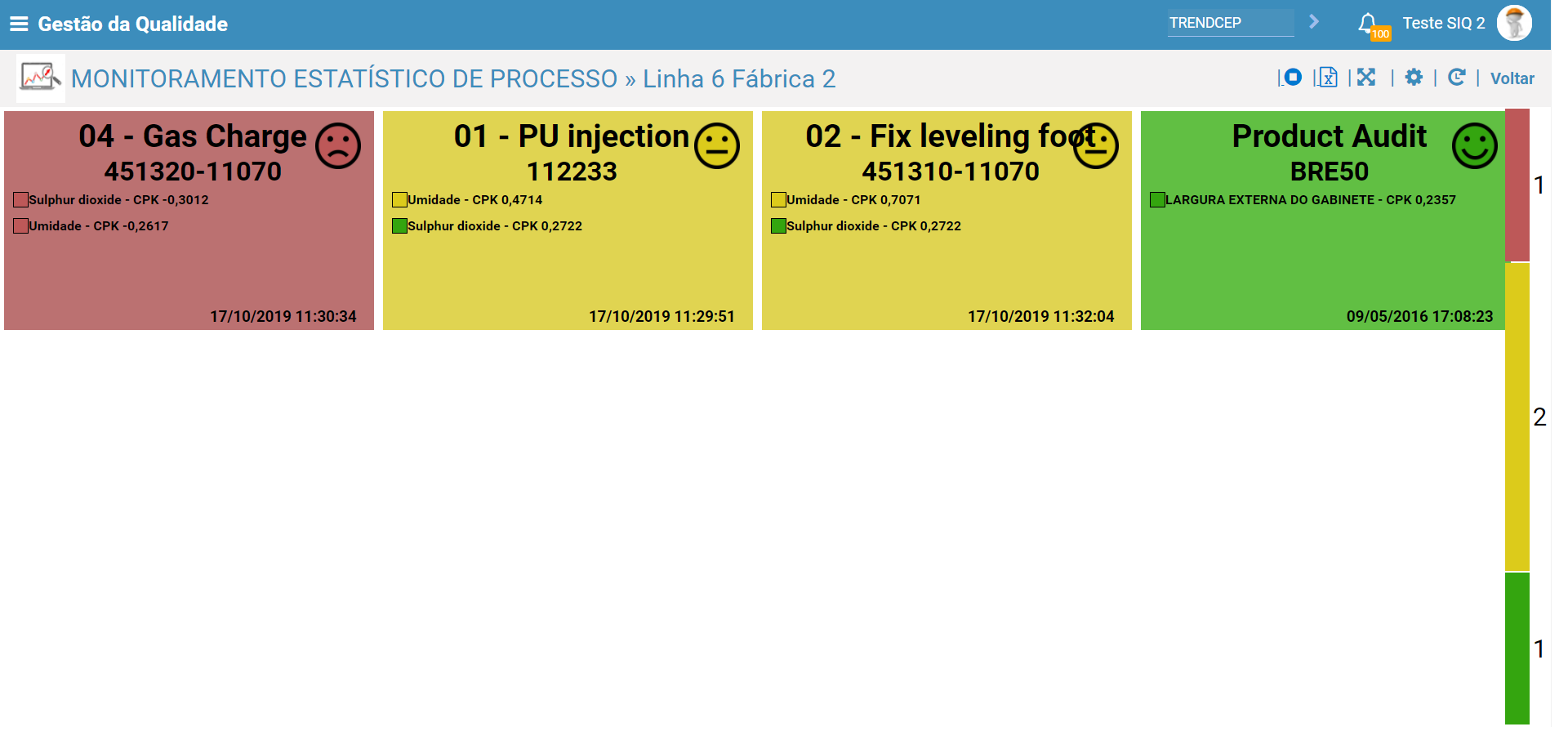

No sistema SIQ, temos disponível o módulo "Monitoramento Controle Estatístico de Processo" , que pode ser acessado através da transação TRENDCEP.
Por meio de um painel, serão exibidos os CPK's de um Item produzido na célula de um Setor.
Para obter maiores informações sobre como acessar o módulo e realizar as pesquisas, acesse: Módulo - Monitoramento Controle Estatístico de Processo.
- Passo 4 - TRENDCEP2

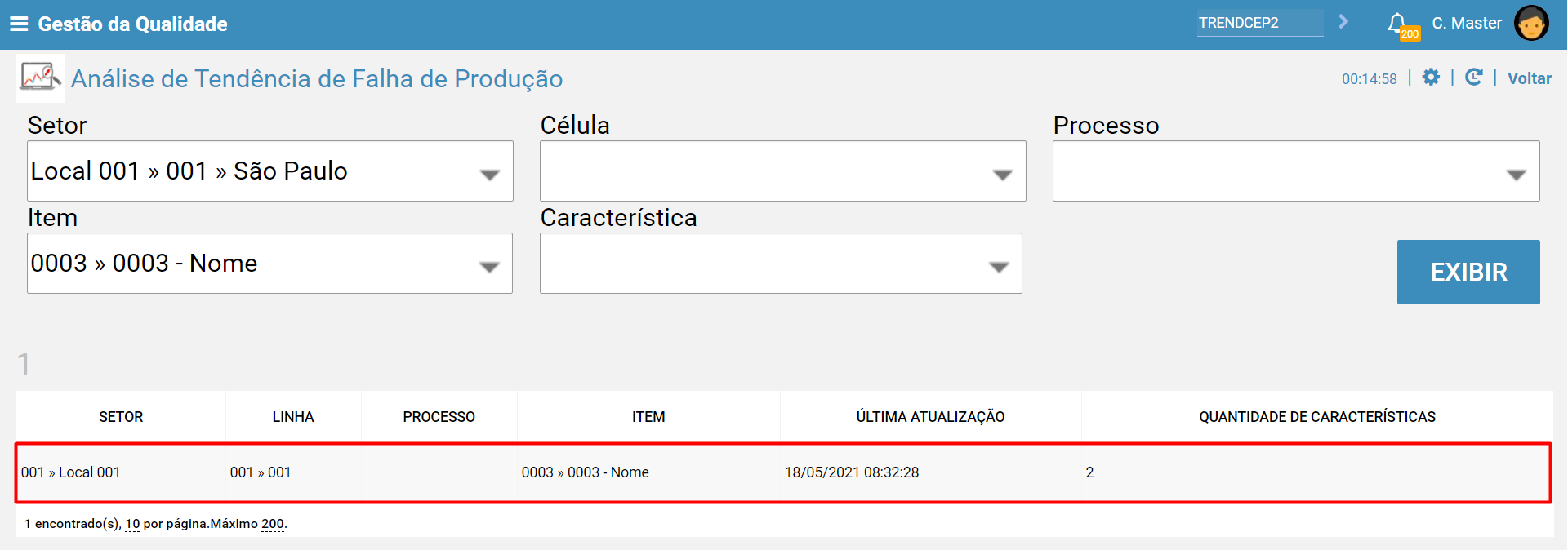

No sistema SIQ, temos disponível o módulo "Análise de Tendência de Falhas de Produção", que pode ser acessado através da transação TRENDCEP2.
Por meio de uma lista, serão exibidas as características relacionadas a um determinado setor/célula/item e a partir de sua seleção, podemos consultar a relação de cada uma das características x Regras CEP .
Para obter maiores informações sobre como acessar o módulo e realizar as pesquisas, acesse: Módulo - Análise de Tendência de Falha de Produção.
- Passo 5 - DA

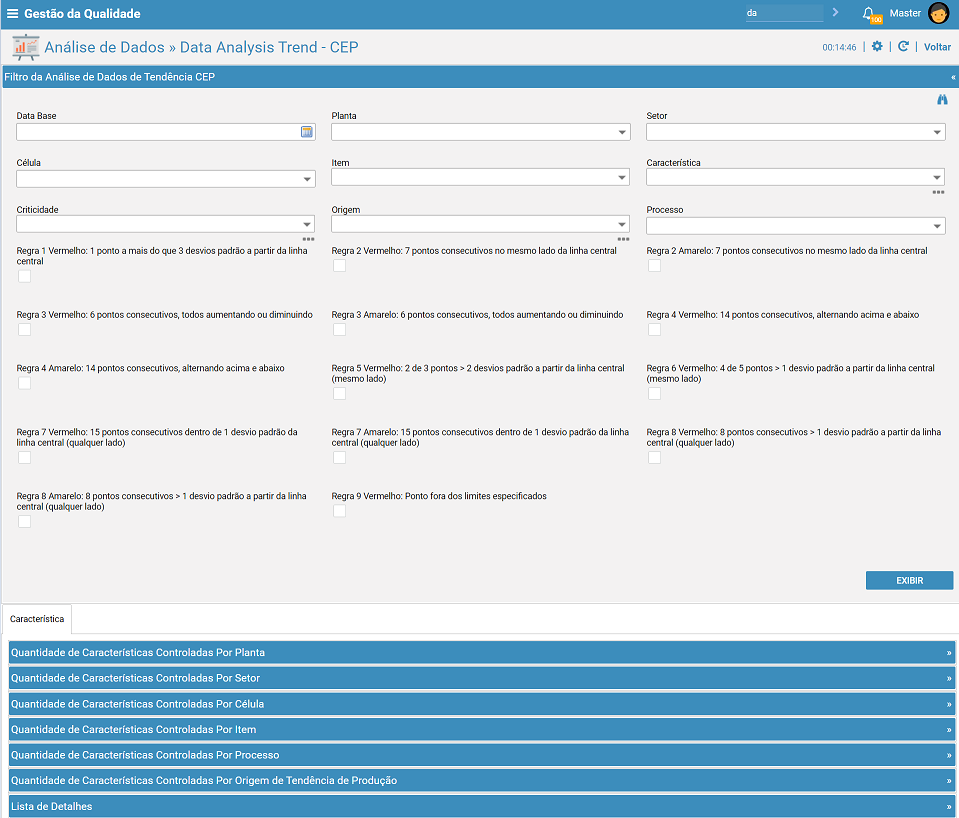

No sistema SIQ, temos disponível Análise de Dados do CEP, que pode ser acessado através da transação DA >> Data Análise Trend CEP
Por meio de uma conjunto de filtros de pesquisa é possível obter informações de CEP dentro de gráficos e Lista.
Para obter maiores informações sobre como acessar o Análise de Dados e realizar as pesquisas, acesse: Análise de Dados - Tendência CEP.
- Passo 6 - Agente

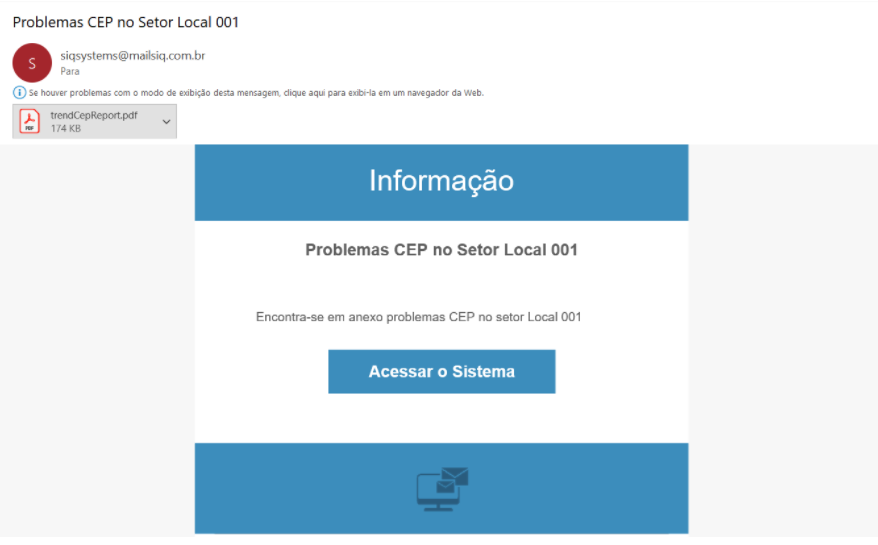

No sistema SIQ, temos disponível Agentes, que pode ser acessado através da transação Agent >> "Problemas de Tendência de Produção CEP"
O envio desse agente tem como objetivo informar que foi identificado um problema de CEP para o resultado da característica.
Para obter maiores informações sobre configuração do agente, acesse: Configurações do Agente e Agente - Problemas de Tendência de Produção CEP.
