Tem como objetivo visualizar um gráfico com os resultados encontrados para a característica inspecionada e visualizar em quais regras do CEP a característica está enquadrada.

Tópicos:

• Regras do CEP e gráfico dos resultados encontrados

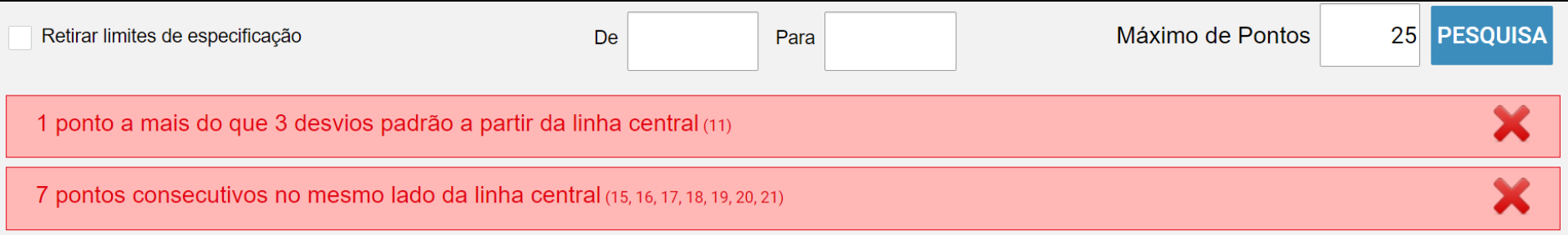

Regras do CEP e Gráfico dos resultados encontrados

Permite consultar quais regras do CEP estão sendo identificadas para os pontos exibidos nos gráficos e os resultados encontrados para a característica escolhida.

• Retirar limites de especificação
  Permite retirar do gráfico o máximo especificado e o mínimo especificado.


• De
  Permite informar uma data a partir de quando os resultados devem ser exibidos.


• Para
  Permite informar uma data limite para os resultados a ser exibidos.


• Máximo de Pontos
  Indica o máximo de pontos que serão exibidos no gráfico.


• Regras de Controle Estatístico do Processo
  Representado pelos retângulos vermelhos e/ou amarelos localizados acima do gráfico é responsável por indicar em quais regras da carta de controle há problemas identificados. Além disso, os números localizados ao lado do texto indicam quais pontos estão sendo considerados problemas para aquela regra.

  Para obter maiores informações sobre as regras de Controle Estatístico do Processo, acesse:  Regras do CEP.

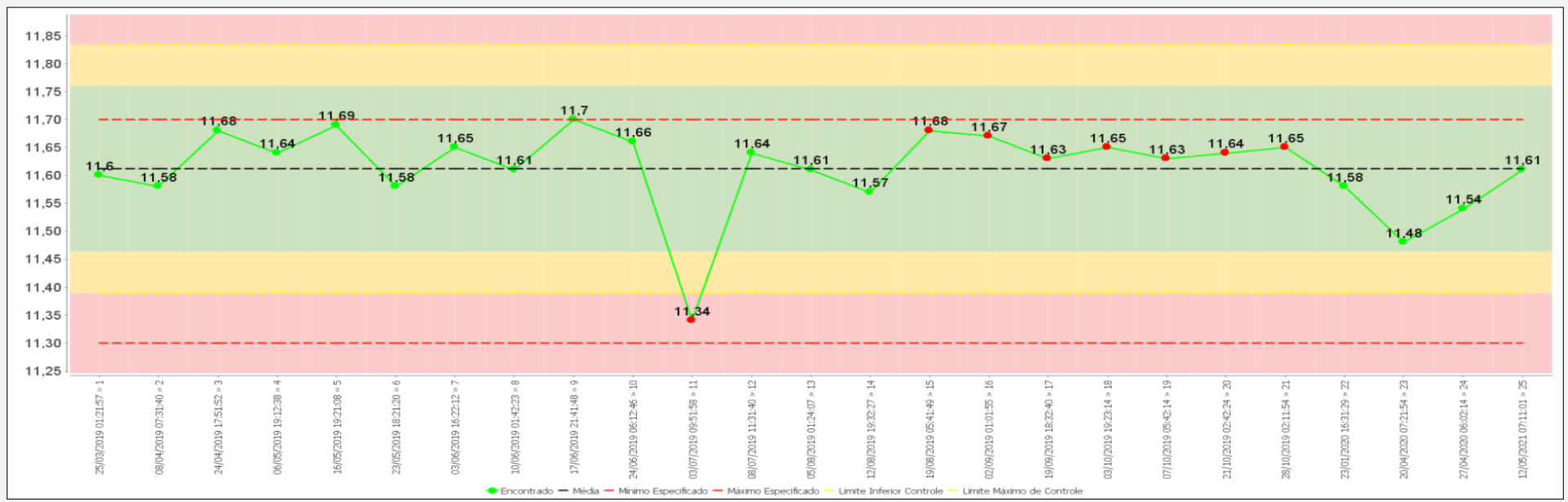

• Gráfico


  • Pontos
    Corresponde aos valores encontrados na inspeção da característica.
    Os pontos identificados como problema, de acordo com as regras do CEP, são pintados de amarelo e/ou vermelho.
    Os demais pontos são exibidos na cor verde.

    Para obter maiores informações sobre as regras de Controle Estatístico do Processo, acesse:  Regras do CEP.


     Para maiores informações sobre o agrupamento de pontos, acesse:
    Painel - Configuração do Andon de Produção Trend - Quantidade do Grupo



    • Linhas Vermelhas
      Correspondem ao valor máximo e ao valor mínimo especificado no Plano de Controle.

      Para obter maiores informações sobre os limites de especificação, acesse: Máximo e Mínimo Especificado.


    • Linhas Amarelas
      Correspondem ao Limite Superior de Controle e Limite Inferior de Controle.

      Para obter maiores informações sobre os cálculos realizados, acesse: Limite Inferior de Controle e Limite Superior de Controle.


    • Linha Verde
      Corresponde ao valor encontrado para a característica inspecionada.


    • Data
      Corresponde ao dia e horário em que a inspeção foi iniciada.


    • Faixa de Cores
      As faixas de cores são exibidas seguindo as seguintes regras:

Resultado Encontrado < Média - 3*σ
E
Resultado Encontrado > Média + 3*σ

Resultado Encontrado < Média - 3*σ
Resultado Encontrado > Média + 3*σ

Resultado Encontrado < Média - 2*σ
Resultado Encontrado > Média + 2*σ
