Permite criar ou consultar as características no plano de controle. Também é possível criar exceções e grupos de características potenciais.
Tópicos:
Pré-requisitos:
- Possuir permissão de acesso ao Módulo de Plano de Controle.
- Possuir permissão de acesso a Característica do Plano de Controle
O que é Característica Padrão
São as características apresentadas na inspeção. As características padrões possuem todas as informações necessárias para que sejam aplicadas as regras e/ou tomadas de decisões para sua análise, durante a inspeção.
- Acessar a transação : CP
- Selecionar o plano de controle desejado

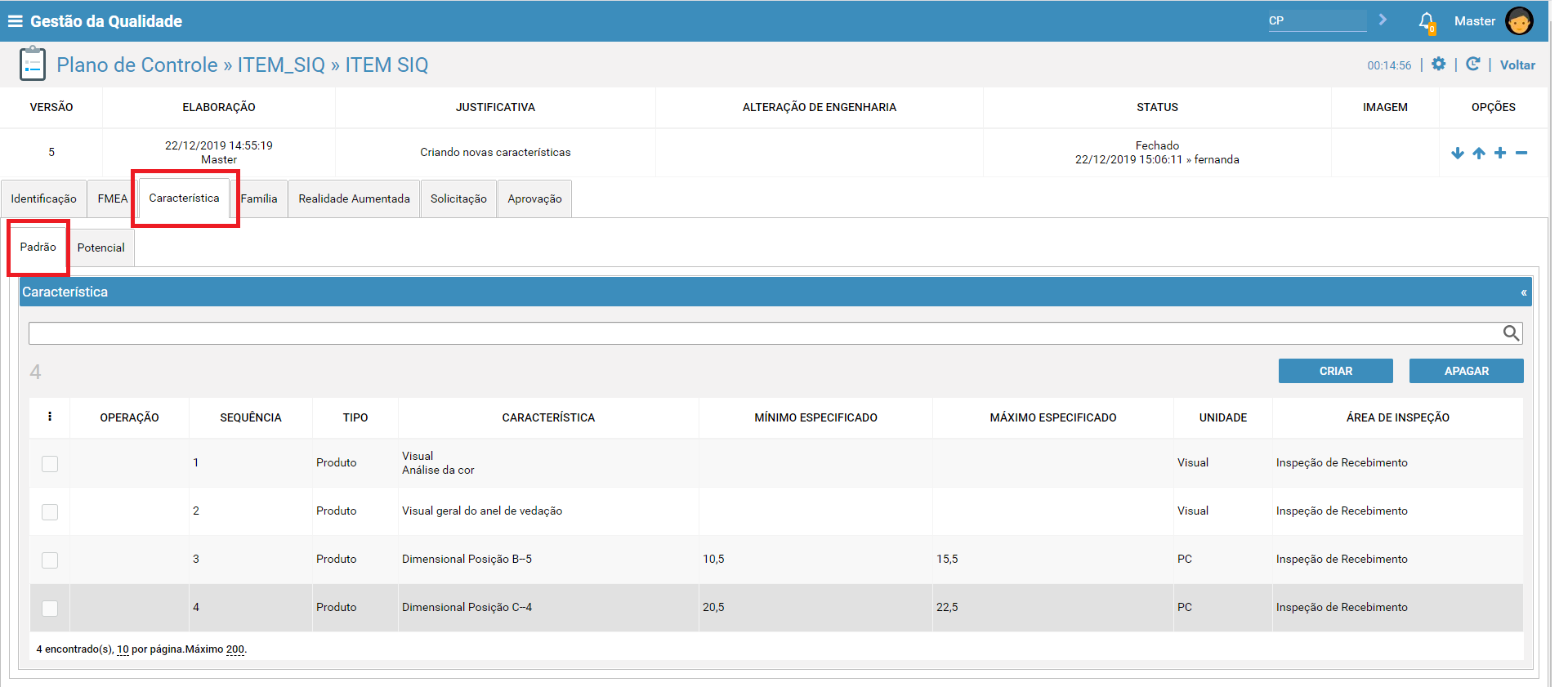

- Selecionar a guia "Característica" >> guia "Padrão"
Como Criar Característica e Método
Permite que sejam criadas características e seus respectivos métodos.

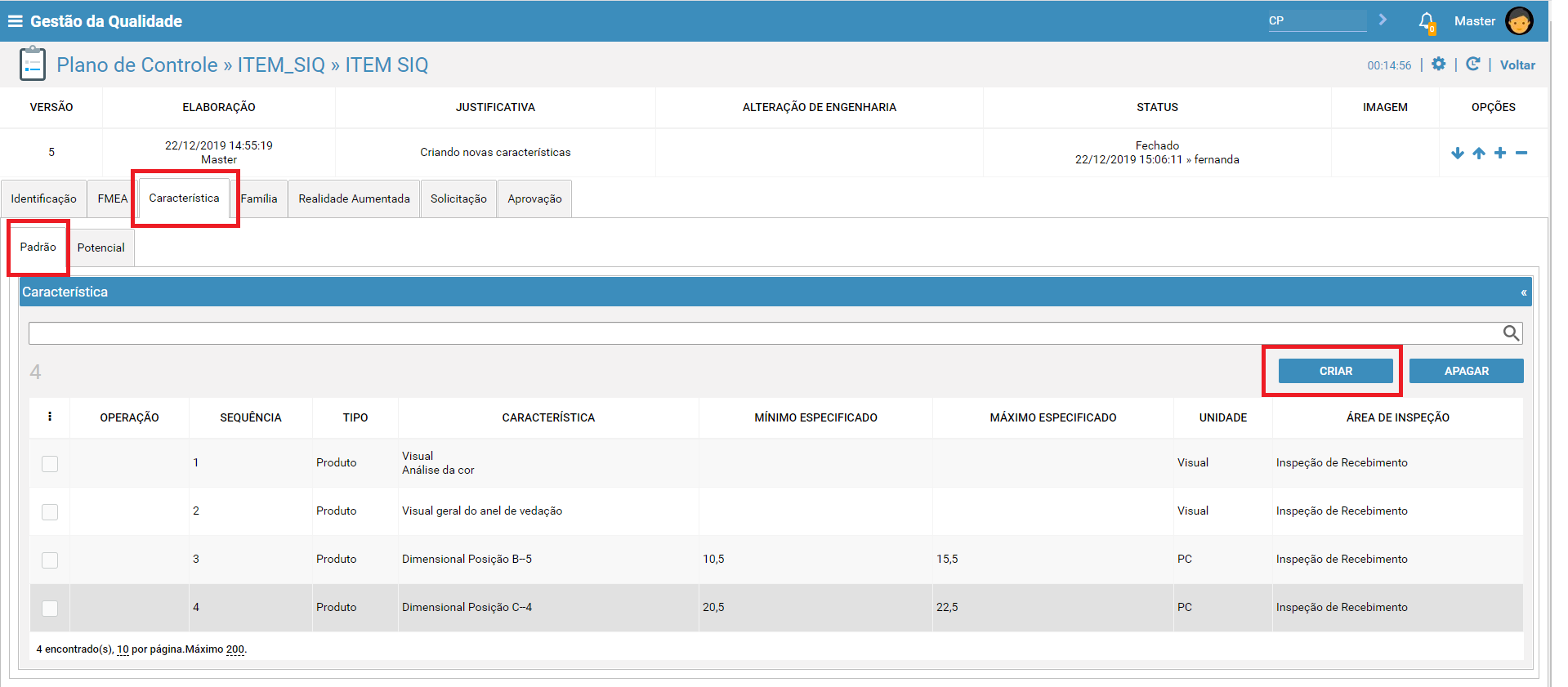

- Acessar a transação: CP

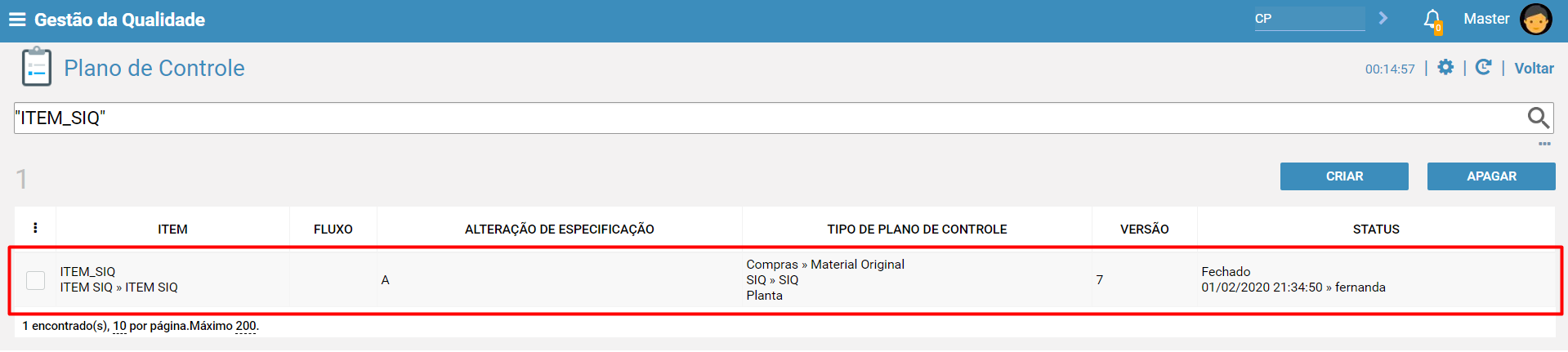

- Selecionar o plano de controle desejado
- Selecionar a guia "Característica" >> guia "Padrão"

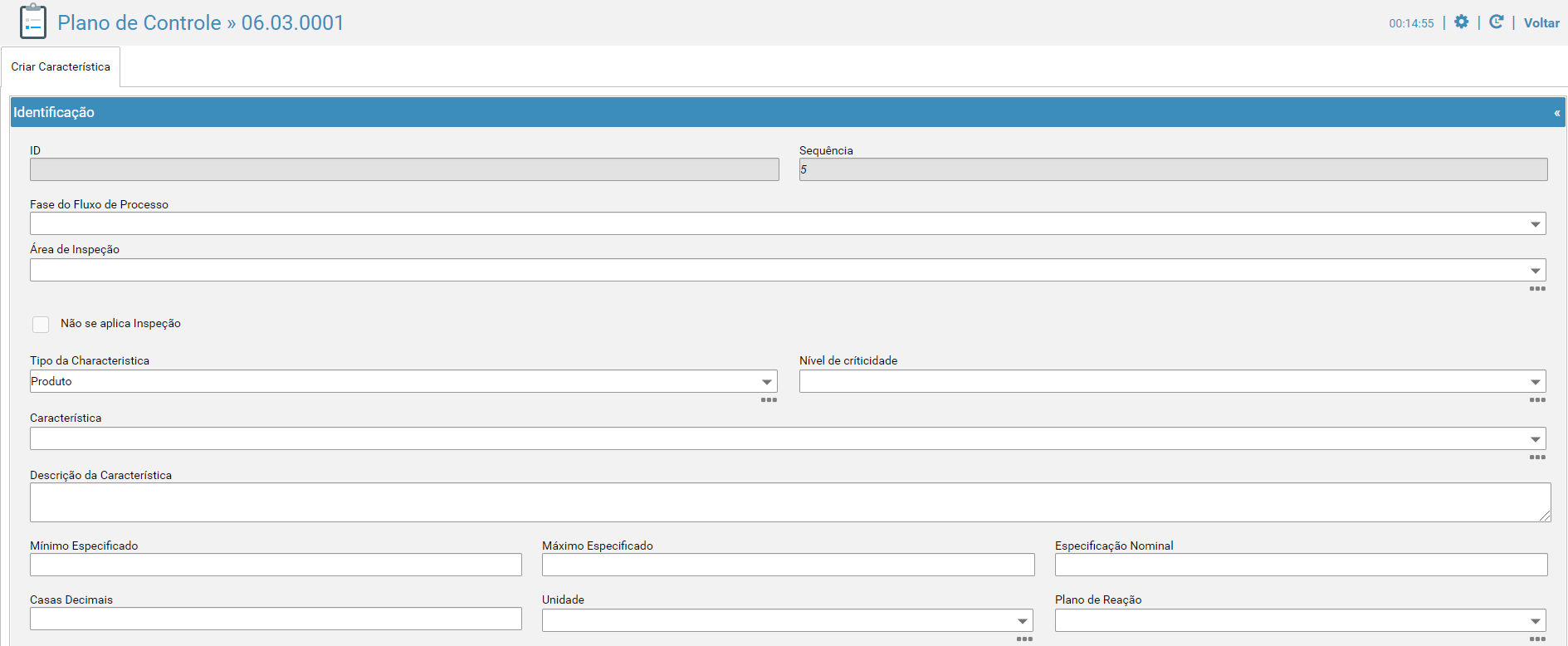

- Selecionar o botão "Criar"
- Informar os campos obrigatórios

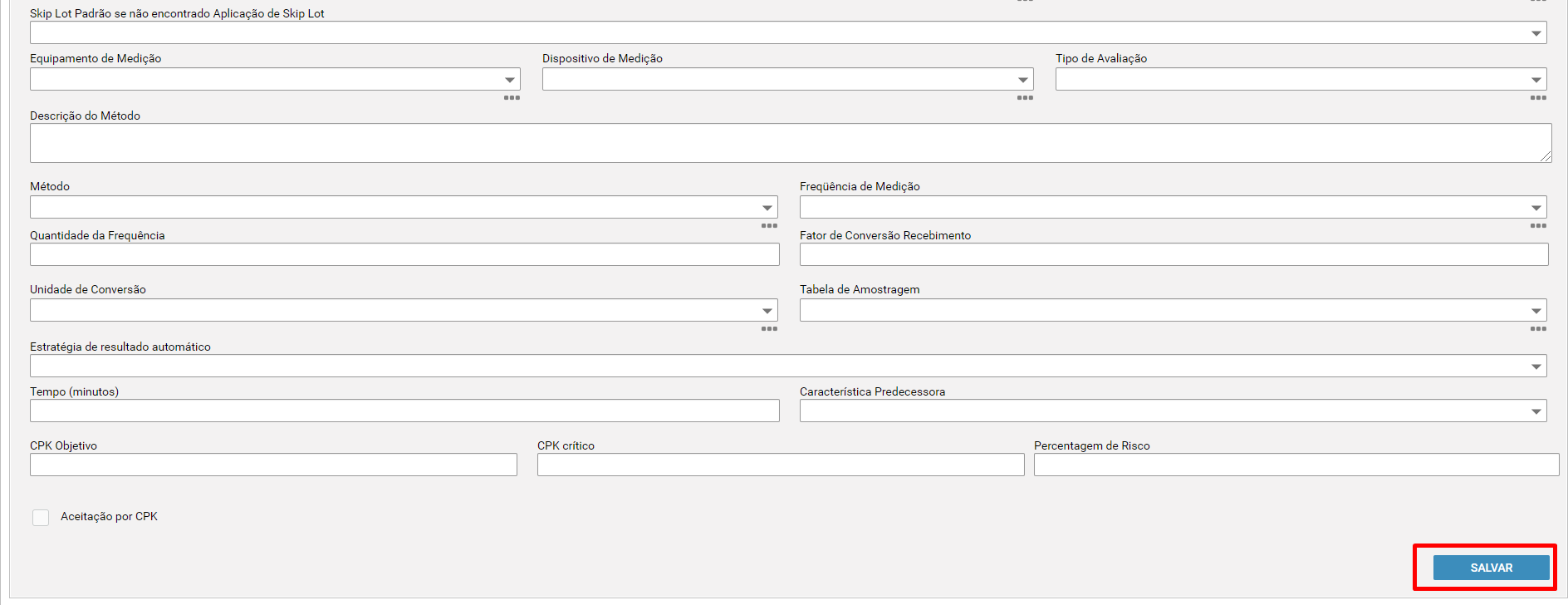

- Acionar o botão "Salvar"
- ID
Campo sequencial sistêmico atribuído automaticamente quando uma nova característica for criada.
Campo não pode ser editado.
- Sequência
Indica-se o número da característica. Este número será apresentado de forma sequencial a cada nova característica criada.
Existe um parâmetro, que permite reordenar a Característica após ser editada.
PARAM >> REORDER_CHARACTERISTICS_AUTOMATIC
- Fase do Fluxo do Processo
Indica a qual fase do fluxo de processo a característica criada está associada.
Para saber mais sobre Fase do Fluxo de Processo, acesse: Fases.
- Área de Inspeção
Indica-se a área de inspeção responsável pela análise da característica.
- Não se Aplica Inspeção ( Somente disponível no Criar )
Indica-se que a característica não deverá ser inspecionável para determinado "Portão da Qualidade"
Esse recurso é um facilitador, que encontra-se disponível somente quando uma nova característica está sendo criada e tem como objetivo permitir criar exceção "Não Aplicável" automaticamente para a característica para os "Portões da Qualidade" definidos.
Quando utilizado essa opção, são aplicadas algumas regras para ser possível criar automaticamente a exceção, tais como:
Necessário que o "Tipo do Responsável" do Plano de Controle seja informado. E neste caso, quando gerado a exceção , será considerado no "Portão da Qualidade" da exceção o mesmo que estiver relacionado no "Tipo Responsável" do Plano de Controle.

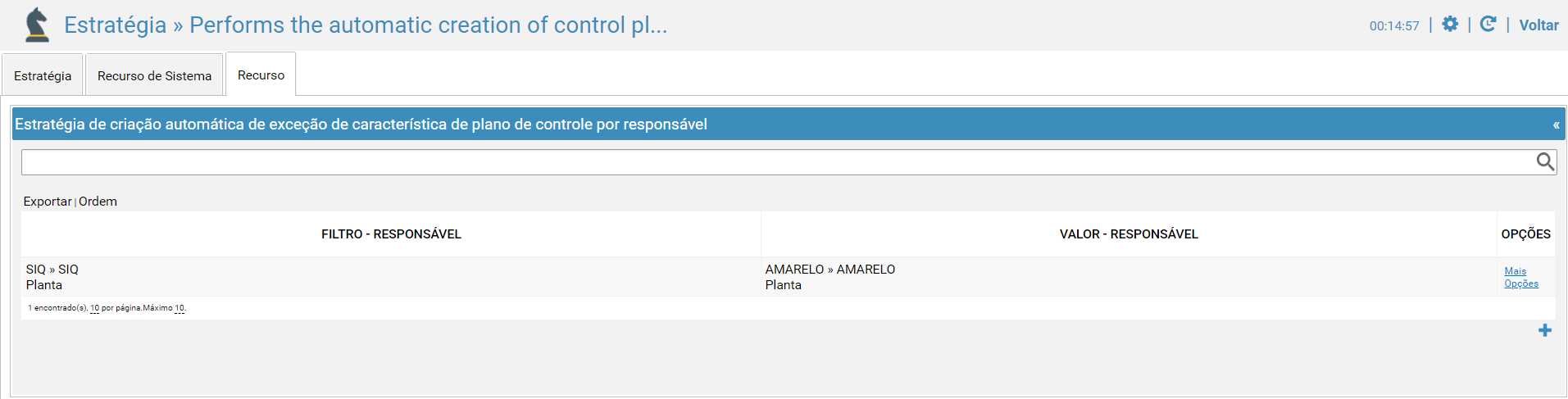

Caso desejar que a exceção "Não Aplicável" seja adicionada automaticamente para mais "Portão da Qualidade" é possível utilizar uma parametrização onde nela pode ser indicado os demais "Portão da Qualidade" .
Para maiores informações sobre os parâmetros a serem configurados , acesse o tópico : Parametrizações
Para maiores informações sobre exceções de Métodos da característica , acesse: Exceções de Métodos da Característica
- Tipo da Característica
Indica-se o tipo da característica.
Por exemplo: Característica de Processo, Produto, Logística, etc.
- Nível de Criticidade
Indica-se o nível de criticidade da inspeção.
* Para os planos de controle de Origem FMEA:
Existe uma estratégia, que permite que esse nível de criticidade seja informado
automaticamente de acordo com a classificação do FMEA. Para realizar esse cadastro , acesse:
STRAT >> CONTROL_PLAN_FMEA_INTEGRATION_STRATEGY
- Característica
Indica-se a característica.
- Descrição da Característica
Indica-se detalhes da característica.
- Mínimo Especificado
Se característica possuir mínimo especificado deverá ser indicado o valor Mínimo.
No campo "Tipo de Avaliação" é possível determinar se a característica será "Mensurável" ou "Não Mensurável"
- Máximo Especificado
Se característica possuir máximo especificado deverá ser indicado o valor Máximo.
No campo "Tipo de Avaliação" é possível determinar se a característica será "Mensurável" ou "Não Mensurável"
- Especificação Nominal
Indica-se a especificação nominal da característica, sendo que o valor digitado é apenas informativo.

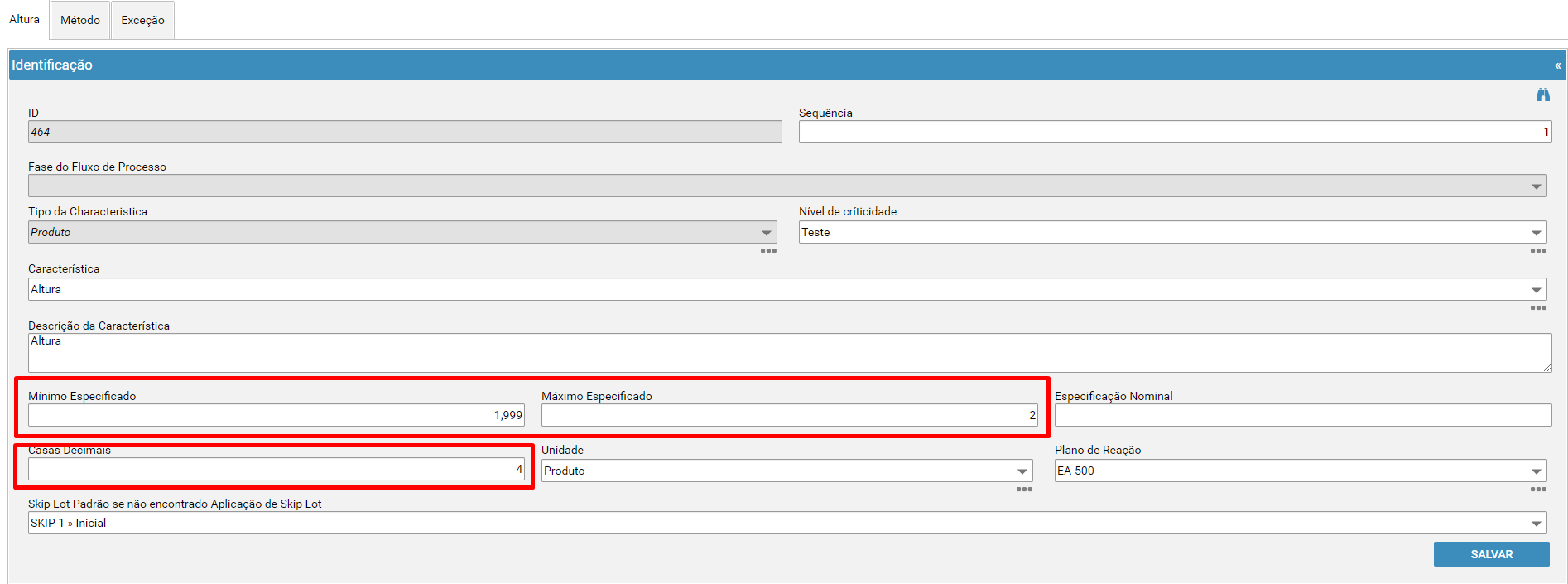

- Casas Decimais
Indica-se a quantidade de casas decimais para as especificações Mínima e Máxima.
Deverá ser informado um número inteiro compatível com as especificações Mínima e Máxima.
- Unidade
Indica-se a unidade de medida da característica.
- Plano de Reação
Indica-se o Plano de Reação para a característica. Indica-se o que deve ser feito quando uma característica do produto / processo não atende ao especificado.

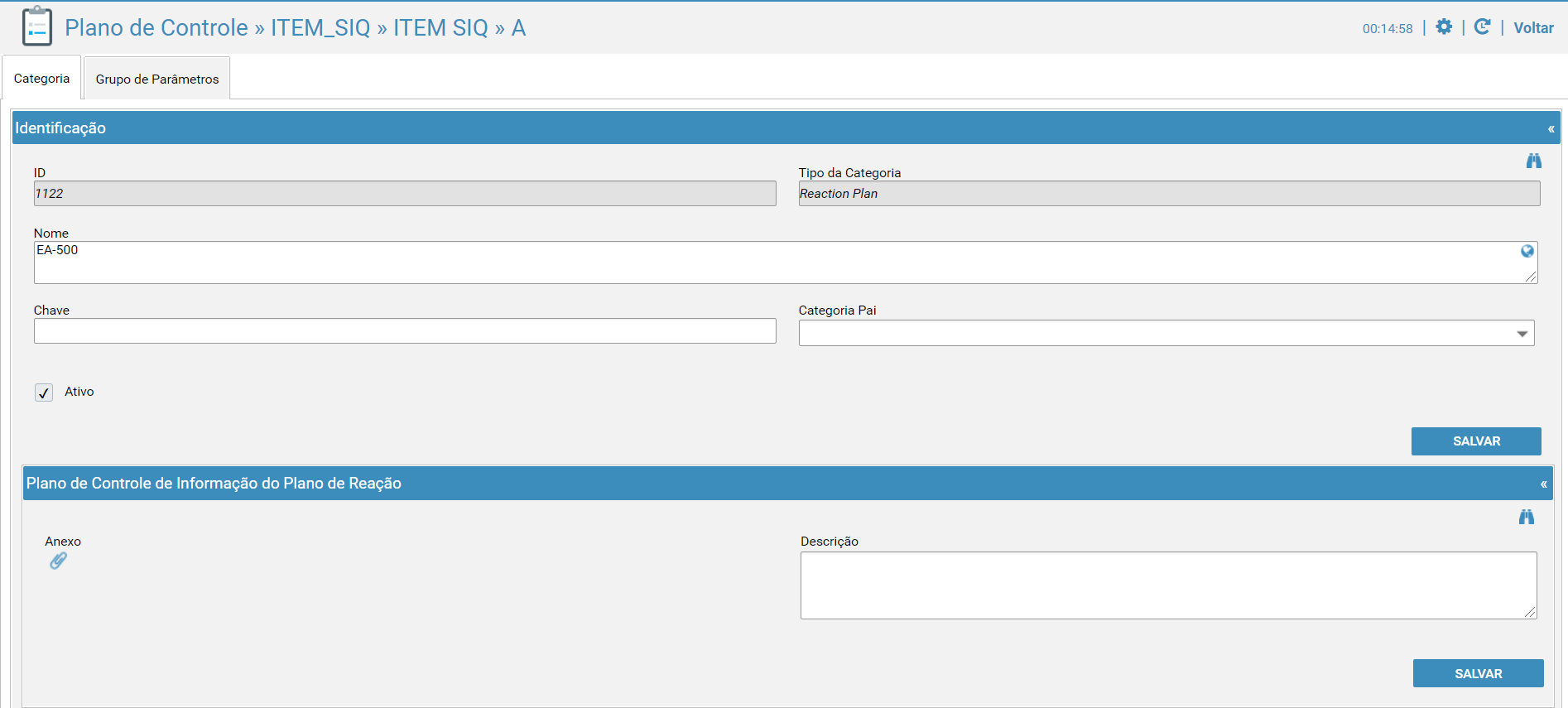

No cadastro do Plano de Reação pode conter informações como : Nome , Anexo e Descrições desejadas
Para obter maiores informações sobre como cadastrar Plano de Reação , acesse: Cadastro Categorias
- "Skip Lot Padrão se não encontrado Aplicação de Skip Lot"
Quando uma nova característica é adicionada no plano de controle, essa característica ainda não possui nenhuma aplicação de SKIP LOTE associada, ou seja, ainda não se sabe qual nível de skip lote que essa característica irá seguir durante a inspeção de recebimento.
O objetivo desse campo "Skip Lot Padrão se não encontrado Aplicação de Skip Lot", é permitir indicar qual o nível de Skip Lote que deverá ser aplicado nesta nova característica que está sendo adicionada no plano de controle, caso desejar que o nível de skip lote a ser aplicado seja diferente do padrão de nível de skip lote que já encontra-se definido.
O que nós queremos dizer com isso ?
Estamos dizendo que existem duas maneiras de associar o nível de skip lote desejado para a nova característica.
1. Pela definição padrão de SKIP LOTE .
ou
2. Pelo uso desse campo em questão "Skip Lot Padrão se não encontrado Aplicação de Skip Lot"
Se optar pelo item 1, então o campo "Skip Lot Padrão se não encontrado Aplicação de Skip Lot" deverá ficar sem preenchimento, e com isso, o sistema atribuirá para a característica , o nível de skip lote que encontra-se parametrizado como padrão.
Para maiores informações sobre como definir o nível PADRÃO de skip lote da característica, acesse: Definição do nível de Skip Lote Padrão da Característica
Se optar pelo item 2, então o campo "Skip Lot Padrão se não encontrado Aplicação de Skip Lot" deverá ter a informação do nível de SKIP LOTE desejado para a característica, com isso , o sistema atribuirá para a característica , o nível que encontra-se informado nesse campo (irá ignorar o nível padrão).
Porém um ponto importante desse campo é: O nível selecionado neste campo SOMENTE terá efeito quando NÃO EXISTIR no módulo Aplicação de Skip Lote (SKIP2), nenhuma aplicação para a nova característica.
Para maiores informações sobre como consultar a aplicação do skip lote da característica, acesse: Aplicação de Skip Lote (SKIP2)
- Equipamento/Dispositivo de Medição
Neste campo deve-se indicar o meio de medição utilizado na análise da característica.
De acordo com a norma, é permitido registrar um equipamento OU um dispositivo, desde que esteja apto a realizar a medição com confiabilidade.
-
Equipamento de Medição: instrumentos de menor complexidade, utilizados de forma direta e simples.
Ex.: paquímetro, micrômetro, torquímetro manual. -
Dispositivo de Medição: meios de maior complexidade, que podem envolver gabaritos, fixações ou integração de componentes, possibilitando a medição de uma ou mais características de forma mais estruturada.
Ex.: tridimensional, CF Gage , etc..
👉 Ambos são o mesmo conceito (meio de medição). A diferença está apenas no nível de complexidade do recurso utilizado.
🚨Importante: no cadastro de cada equipamento de medição está registrada a sua resolução.

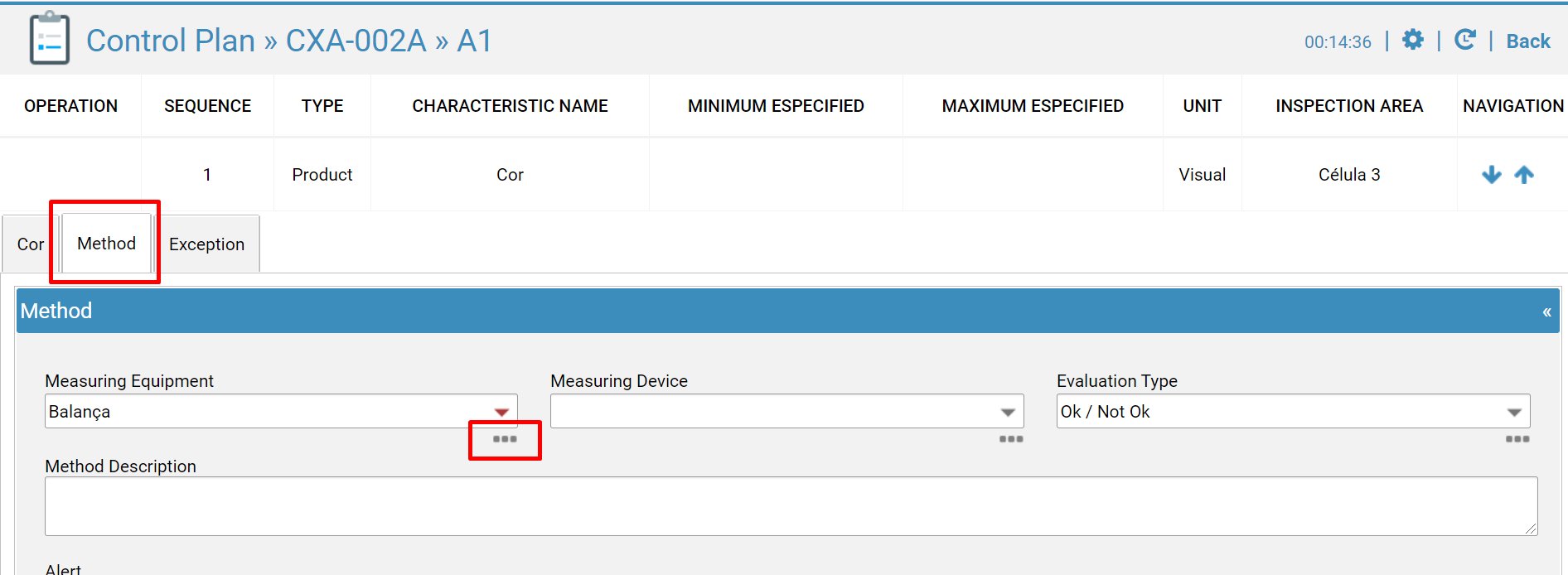

Para consultar a resolução do equipamento de medição a partir da característica, siga o procedimento abaixo:
- Na Característica, selecionar na guia "Método".
- No campo "Equipamento de Medição" , clicar em "..."

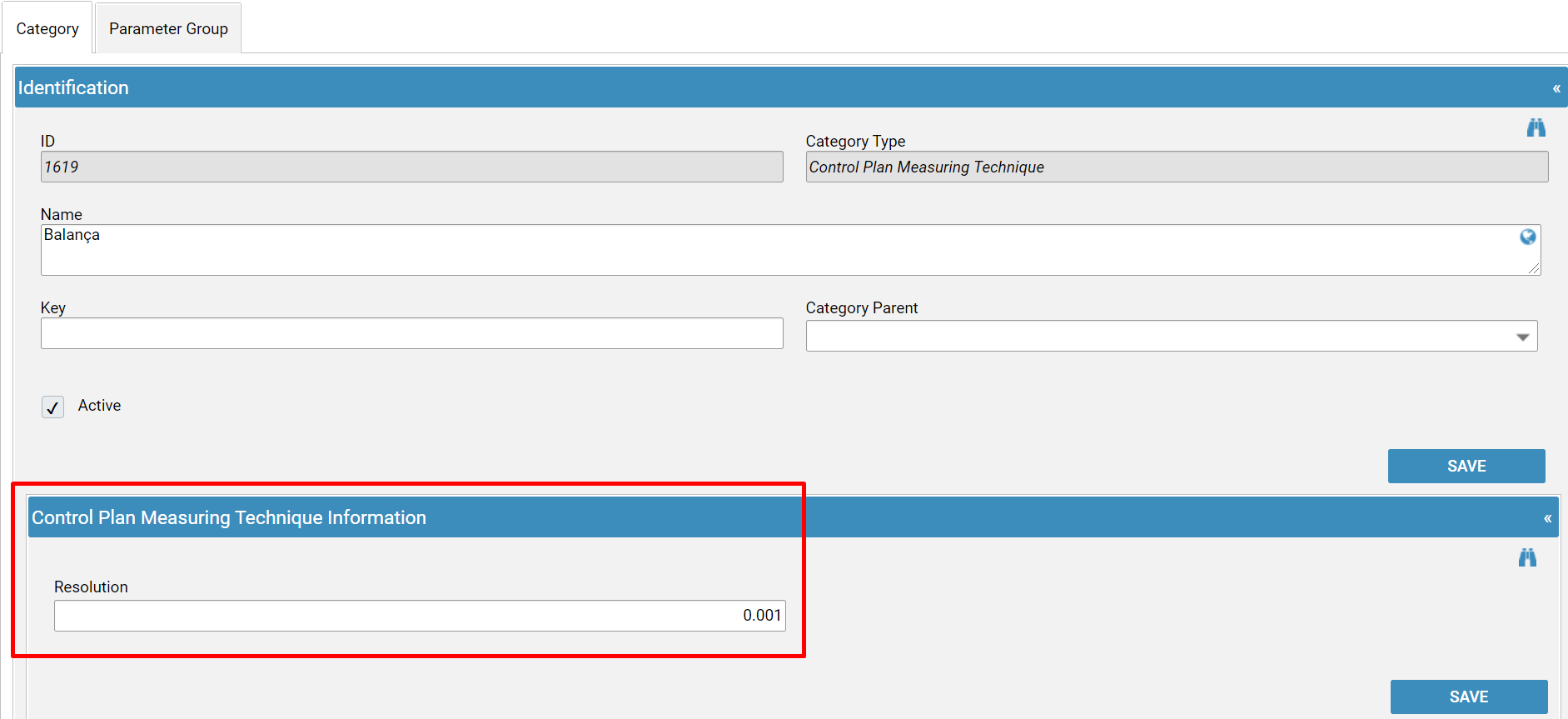

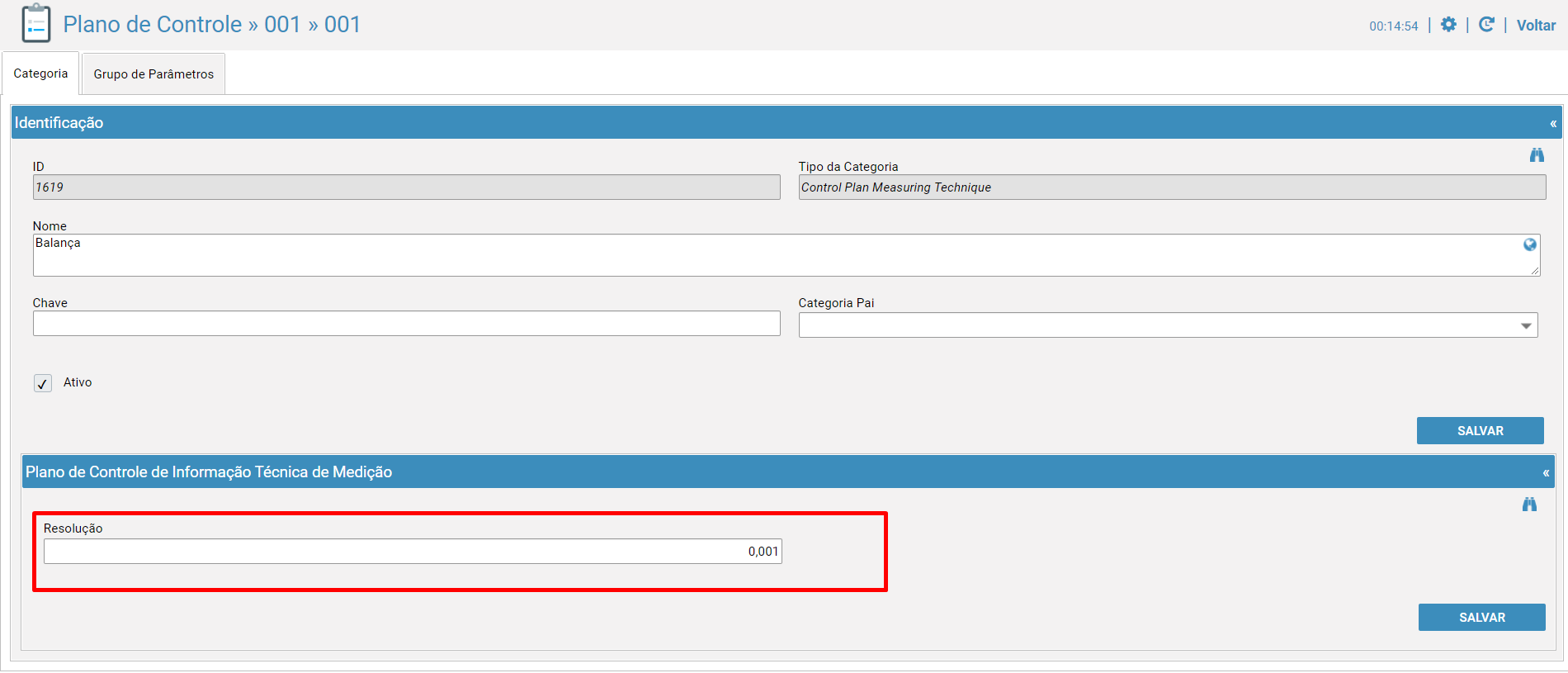

- Será apresentada o cadastro do equipamento posicionado, e nele poderá ser encontrado o
campo de "Resolução"
Para obter maiores informações adicionais sobre como cadastrar equipamento de Medição , acesse: Cadastro Categorias
definido a sua resolução.
Quando o equipamento não encontra-se compatível com o valores mínimo/máximo e casas decimais,
o sistema não permitirá salvar o valor.
Cenário:

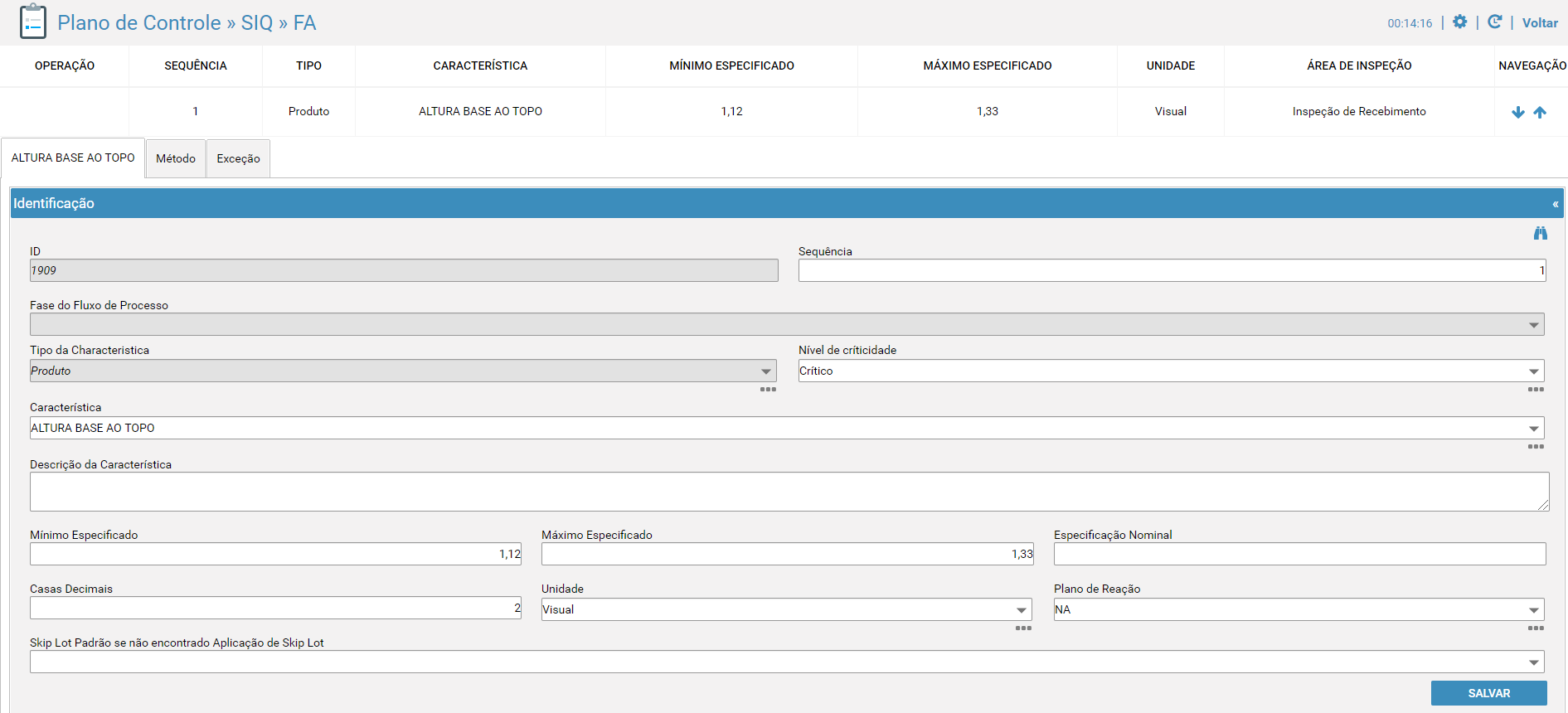

- Observe as especificações Mínimas e Máximas Abaixo:
- Observe que o equipamento de Medição para essa característica é "Balança"
E observe que a resolução informado para esse equipamento de medição não é compatível com as
especificações Mínimas e Máximas informadas.

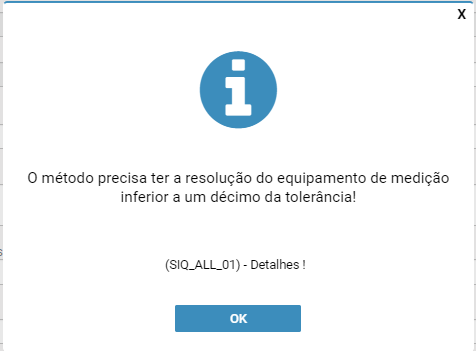

- Ao tentar salvar a característica a mensagem abaixo será apresentada, indicando a
necessidade de revisar o resolução do equipamento de medição
- Dispositivo de Medição
Indica-se um recurso que pode auxiliar a medição. Mas importante lembrar, que ele não pode ser confundido com o Dispositivo principal de medição da caracteristica.
- Tipo de Avaliação
Indica-se o tipo de Avaliação da Característica. Existe disponível 4 tipos de avaliação:
- "Menor e Maior Valor da Amostra": Opção utilizada quando deseja-se registrar na inspeção da característica somente o menor e maior valor encontrado de todas as amostras analisadas. (Opção Mensurável)
- "Resultado de Todas as Amostras": Opção utilizada quando deseja-se registrar na inspeção da característica, o resultado de cada amostras analisadas. (Opção Mensurável e variável)
- "Ok / Não Ok" : Opção utilizada quando deseja-se registrar na inspeção da característica se o resultado de todas as amostras analisadas encontram-se "Ok" ou "Não OK". (Opção Não Mensurável)
- "OK/ NÃO OK - Para todas as amostras" : Opção utilizada quando deseja-se registrar na inspeção da característica o resultado "Ok" ou "Não OK" de cada amostra analisada. (Opção Não Mensurável e variável)
- Descrição do Método
É o detalhamento de como o método deve ser aplicado, trazendo informações adicionais para garantir que diferentes pessoas apliquem da mesma forma.
Exemplos:
-
"Medir o diâmetro interno com paquímetro digital Mitutoyo, posição perpendicular ao eixo, três pontos ao longo do furo."
-
"Inspeção visual em 100% das peças, sob iluminação artificial branca de 500 lux, distância de 40 cm, verificando riscos ou rebarbas."
-
"Testar estanqueidade aplicando ar comprimido a 2 bar por 30 segundos, registrar valor de vazão no medidor."
- Método
Indica-se o método para inspeção da característica. Define-se em qual tipo de técnica de medição deve ser aplicado na análise da característica.

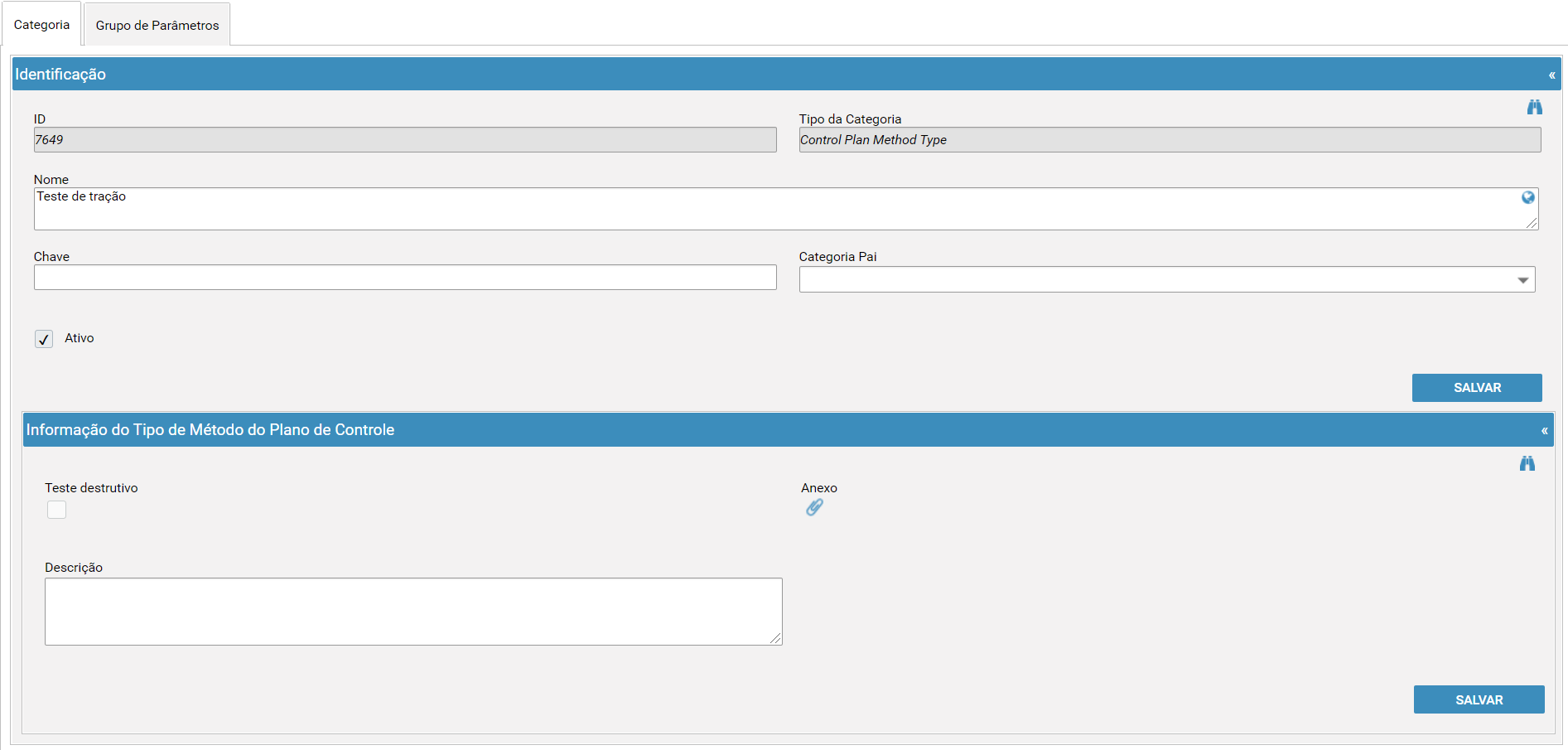

No cadastro do Tipo de Método pode conter informações como : Nome , Anexo e Descrições e Também e indicação se o método é destrutivo.
Para os métodos que possuem esse campo ativo, possuem uma aplicação especial no sistema.
- Se o "método" for destrutivo e se possuir definida a tabela de amostragem na aplicação
do Skip Lote, então a regra será considerar a tabela de amostragem do plano, e irá desconsiderar
a que encontra-se configurado na aplicação do Skip lote.
- Aplica-se essa regra em caso de definido tabela de amostragem de 100% de inspeção a aplicação do skip lote.
Aplicado 100% de inspeção em teste destrutivo, todas as características seriam utilizadas
para o teste destrutivo
- GI do Método destrutivo deve conter a KEY = CONTROL_PLAN_FORM_METHOD_TYPE_TEST_DESTRUCTIVE
- Alerta
<verificar o significado desse campo>
- Freqüência de Medição
Indica-se qual o tipo de frequência de medição da característica. Ex: Turno , Setup , Troca de máquina, etc..
Essa campo tem aplicação apenas em inspeção de origem "Manufatura".
- Quantidade da Frequência
Indica-se qual a quantidade referente a frequência de medição da característica.
- Fator de Conversão Recebimento
<verificar qual a regra desse campo>
- Unidade de Conversão
<verificar qual a regra desse campo>
- Tabela de Amostragem
Indica-se qual a tabela de amostragem para a característica. Quando selecionada a tabela de amostragem, será exibido um painel "Formulário de Informação do Plano de Controle da Tabela de Amostragem" que deverá ser indicado os parâmetros desejado.

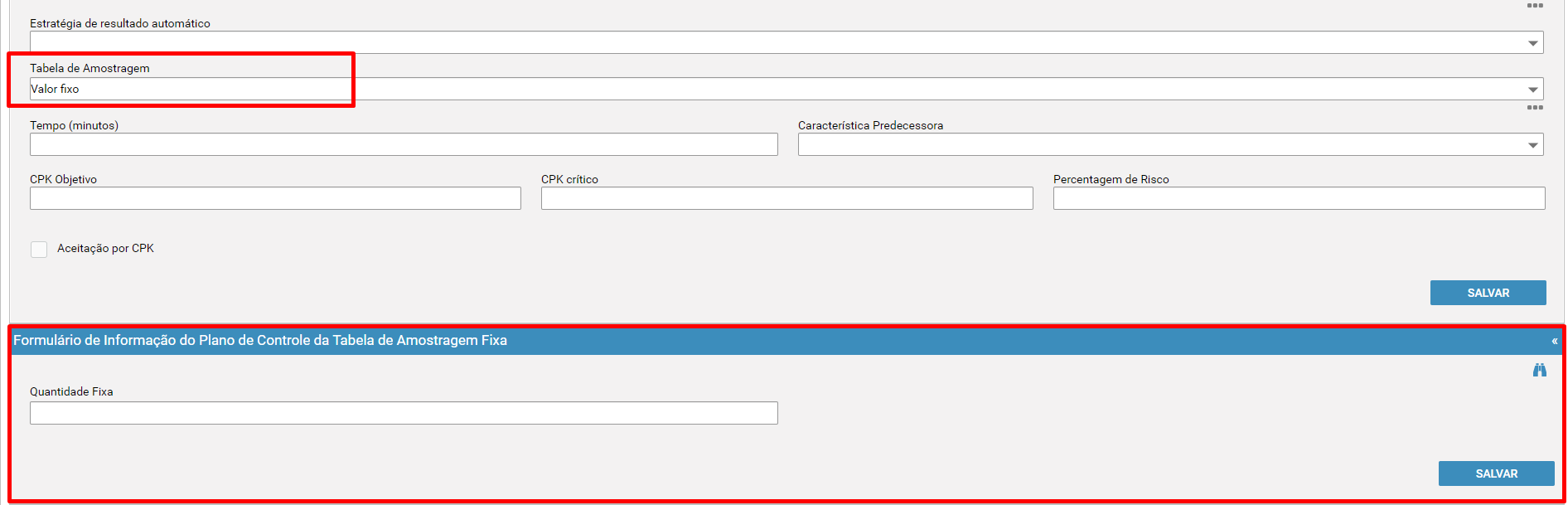

1. Exemplo de seleção da tabela de amostragem de "Valor Fixo"

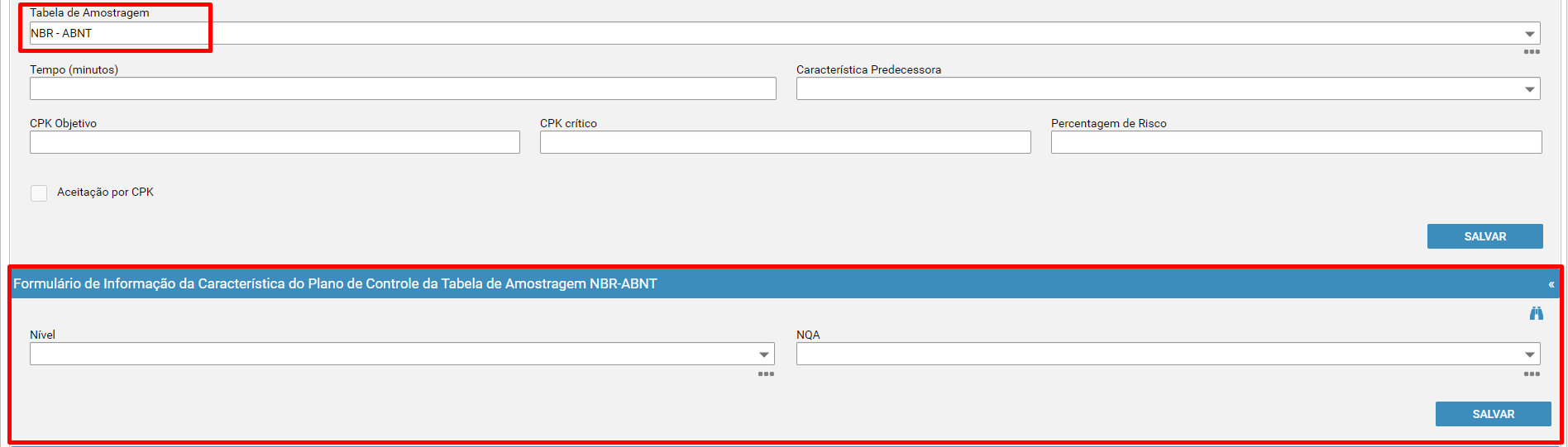

2. Exemplo de seleção da tabela de amostragem de "NBR-ABNT"
Para maiores informações sobre tabela de Amostragem, acesse: Tabela de Amostragem
- Estratégia de resultado automático
<verificar a regra desse campo>
- Tempo (minutos)
Indica-se a quantidade de tempo em minutos necessários para realizar a inspeção da característica.
Essa informação é utilizada em relatórios gerenciais para análise de eficiência da inspeção.
<colocar no campo Dica qual o relatório que utiliza-se essa informação>
- Característica Predecessora
Indica-se que antes de realizar a inspeção dessa característica é necessário que a característica predecessora informada seja realizada anteriormente.
Existem cenários onde durante a inspeção de recebimento, é necessário que determinadas características sejam inspecionadas antes de outras.
Quando ocorrer este cenário pode-se utilizar o campo "Característica Predecessora" para que seja informado qual a característica que deverá ser inspecionada antes da característica que encontra-se posicionada.
Essa informação é utilizada também em relatórios gerenciais para análise de inspeções de características.
[indicar quais são os relatórios]
Indica-se o CPK objetivo . Essa opção somente será aplicada quando o campo "Aceitação por CPK" estiver ativo. [Verificar regras da inspeção]
Indica-se o CPK crítico. Essa opção somente será aplicada quando o campo "Aceitação por CPK" estiver ativo. [Verificar regras da inspeção]
Indica-se o percentagem de Risco. Essa opção somente será aplicada quando o campo "Aceitação por CPK" estiver ativo. [Verificar regras da inspeção]
Indica-se que a característica deverá ter aprovação por CPK. Em cenários onde a característica encontra-se com o "Tipo de Avaliação" contendo a informação "Resultado de Todas as Amostras" é possível determinar se a sua aprovação deverá considerar o calculo CPK.
Quando ocorrer este cenário pode-se utilizar o campo "Aceitação por CPK" . |
Como Apagar Característica e Método

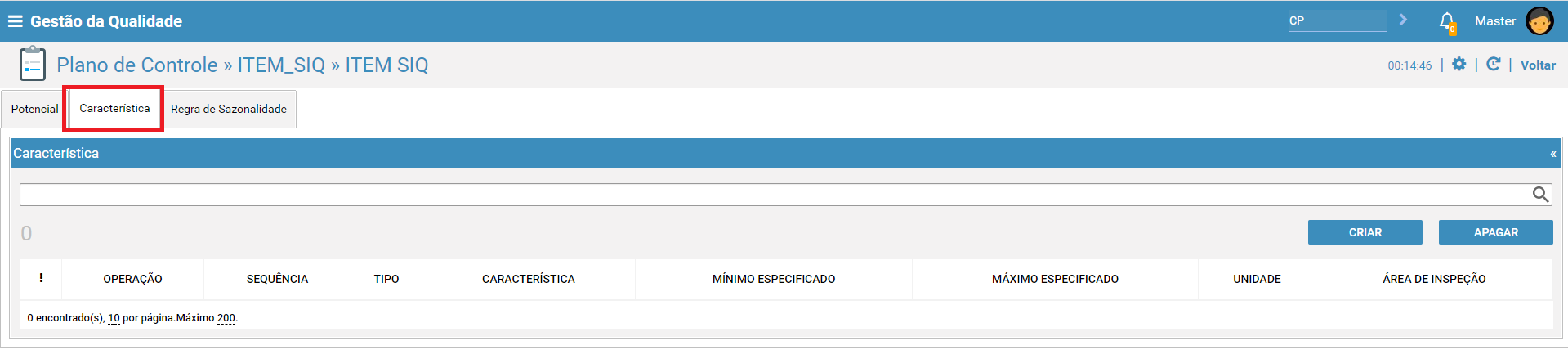

Permite que sejam apagadas as características e os métodos cadastrado no plano de controle.

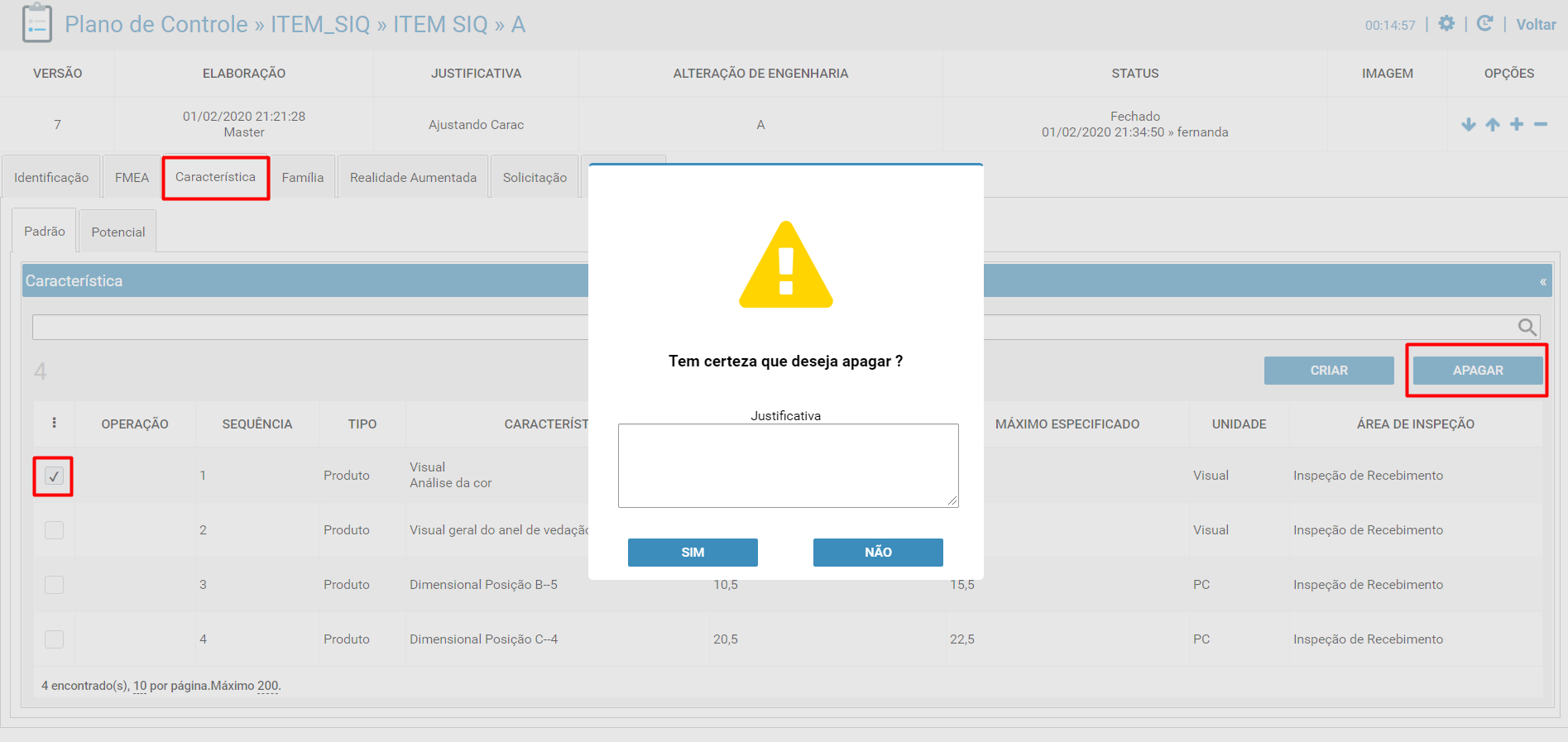

- Digitar no campo de transação: CP e acionar o ícone ">" para pesquisar
- Digitar o item que deseja consultar o plano de controle
- Clicar no botão "Lupa"
- Clicar sobre o plano de controle desejado
- Na guia "Característica", checar o campo da característica desejada
- Clicar em "Apagar"
- Preencher o campo "Justificativa"
- Clicar em "Sim"
Como Criar Exceção para o Método
Permite que sejam criados exceções para o método da característica para diferentes "Portão da Qualidade" e/ou "Fabricantes" .
Em cenários onde utiliza-se o sistema de forma corporativa (várias plantas), por inspeção na origem (inspeção no portão da qualidade do Fornecedor) ou até mesmo vários Fabricantes fornecendo o mesmo material, pode ocorrer de uma mesma característica de um Item possuir métodos distintos de análise.
Quando ocorrer este cenário, pode ser utilizado o recurso de exceção do método da característica, para que seja possível especificar por "Portão da Qualidade" e/ou "Fabricantes", qual a particularidade que deverá ser atribuído a cada um, no momento que ocorrer a inspeção de recebimento.
Veja abaixo como criar uma exceção para o método da característica.
- Acessar a transação: CP
- Selecionar o plano de controle desejado
- Selecionar a guia "Característica" >> guia "Padrão"
- Selecionar a característica desejada

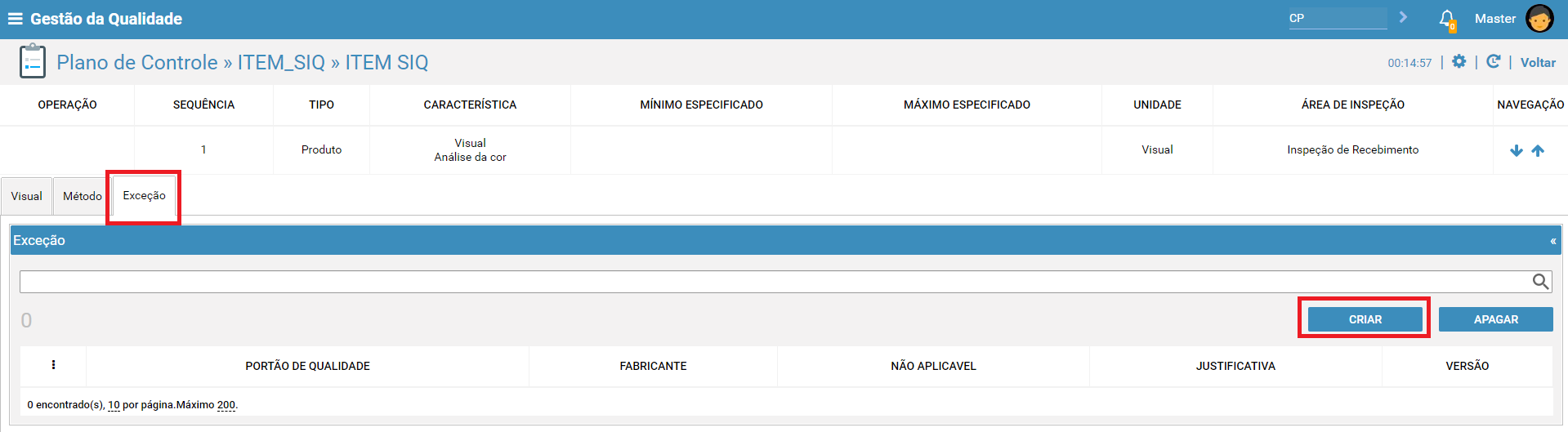

- Selecionar a guia "Exceção"
- Acionar o botão "Criar"
- Informar os campos obrigatórios e/ou desejados
- Acionar o botão "Salvar"

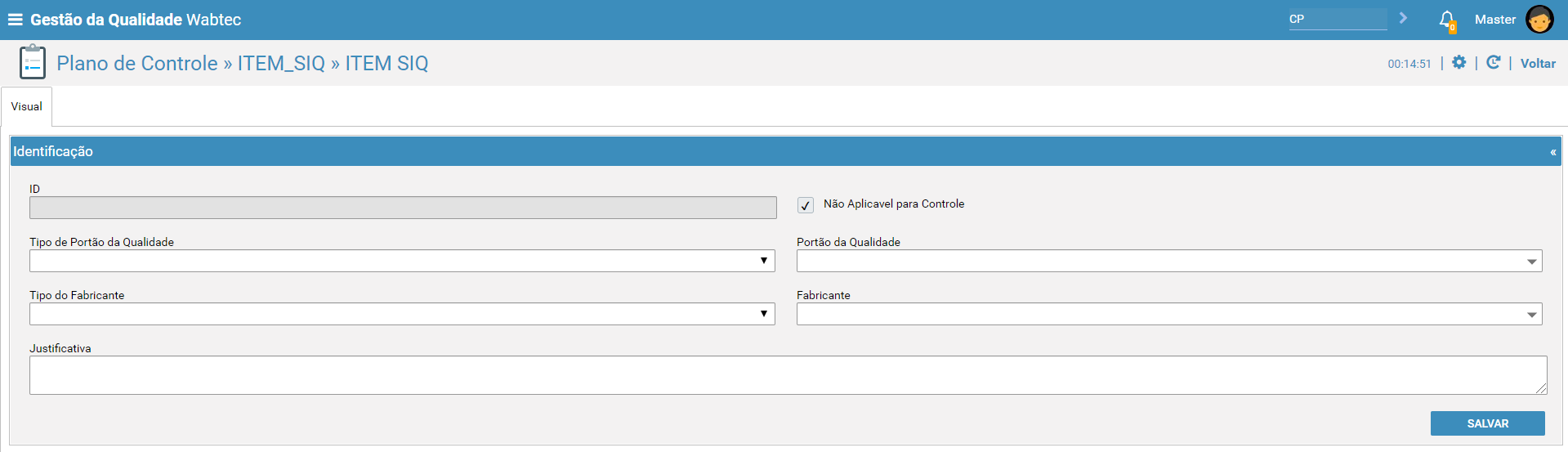

- Não aplicável para Controle
Quando selecionada essa opção o método da característica não será exibida na inspeção para o "Portão da Qualidade" e/ou "Fabricantes" informado.
- Tipo do Portão da Qualidade
Permite selecionar qual o tipo de portão da qualidade que deverá ser considerado no método.
Quando selecionada essa opção o método será apresentada somente para o tipo do portão da qualidade informado
- Portão da Qualidade
Permite selecionar qual o portão da qualidade que deverá ser considerado no método.
Quando selecionada essa opção o método será apresentada somente para o tipo do portão da qualidade informado.
- Tipo do Fabricante
Permite selecionar qual o tipo de fabricante que deverá ser considerado no método.
Quando selecionada essa opção o método será apresentada somente para o tipo do portão da qualidade informado.
- Fabricante
Permite selecionar qual o fabricante que deverá ser considerado no método.
Quando selecionada essa opção o método será apresentada somente para o tipo do portão da qualidade informado.
- Justificativa
Necessário justificar o motivo da criação da exceção.
|

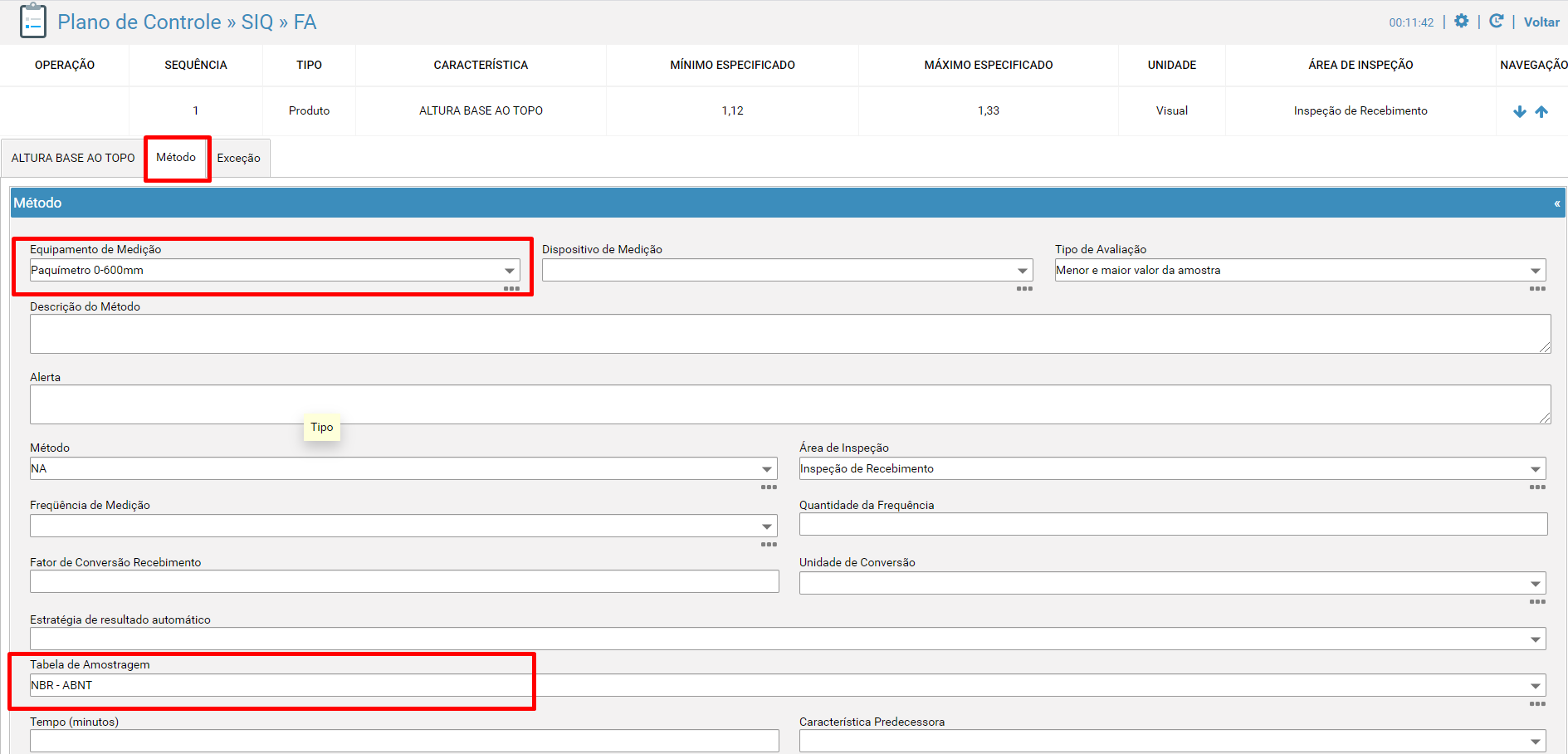

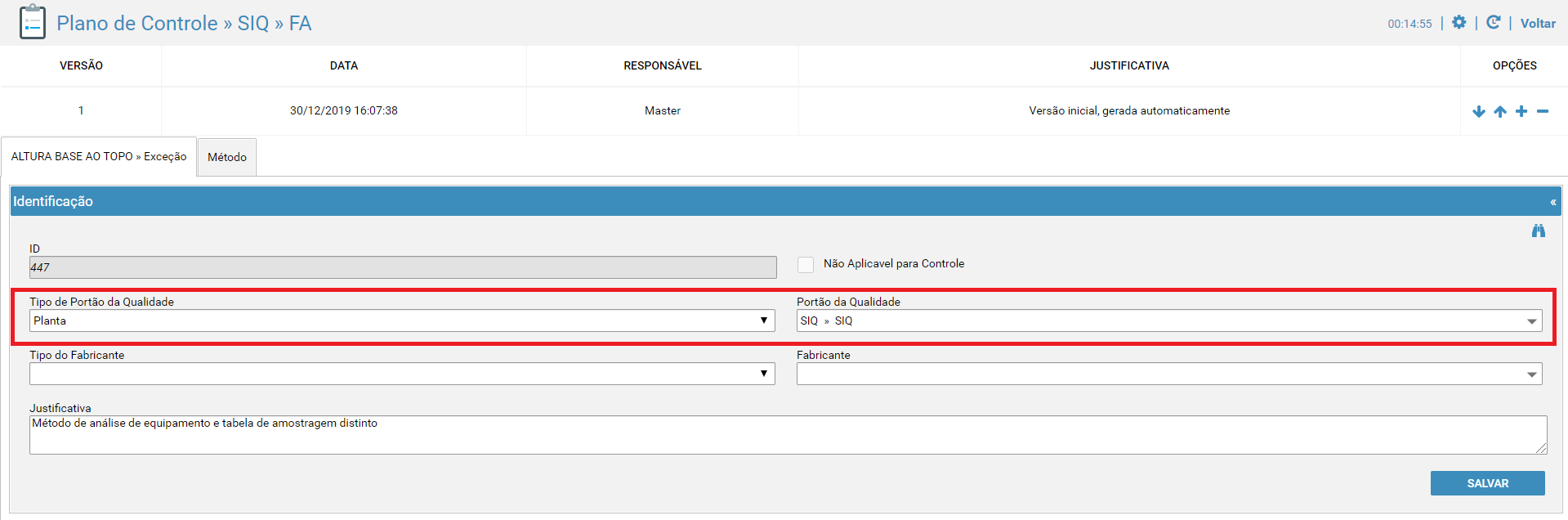

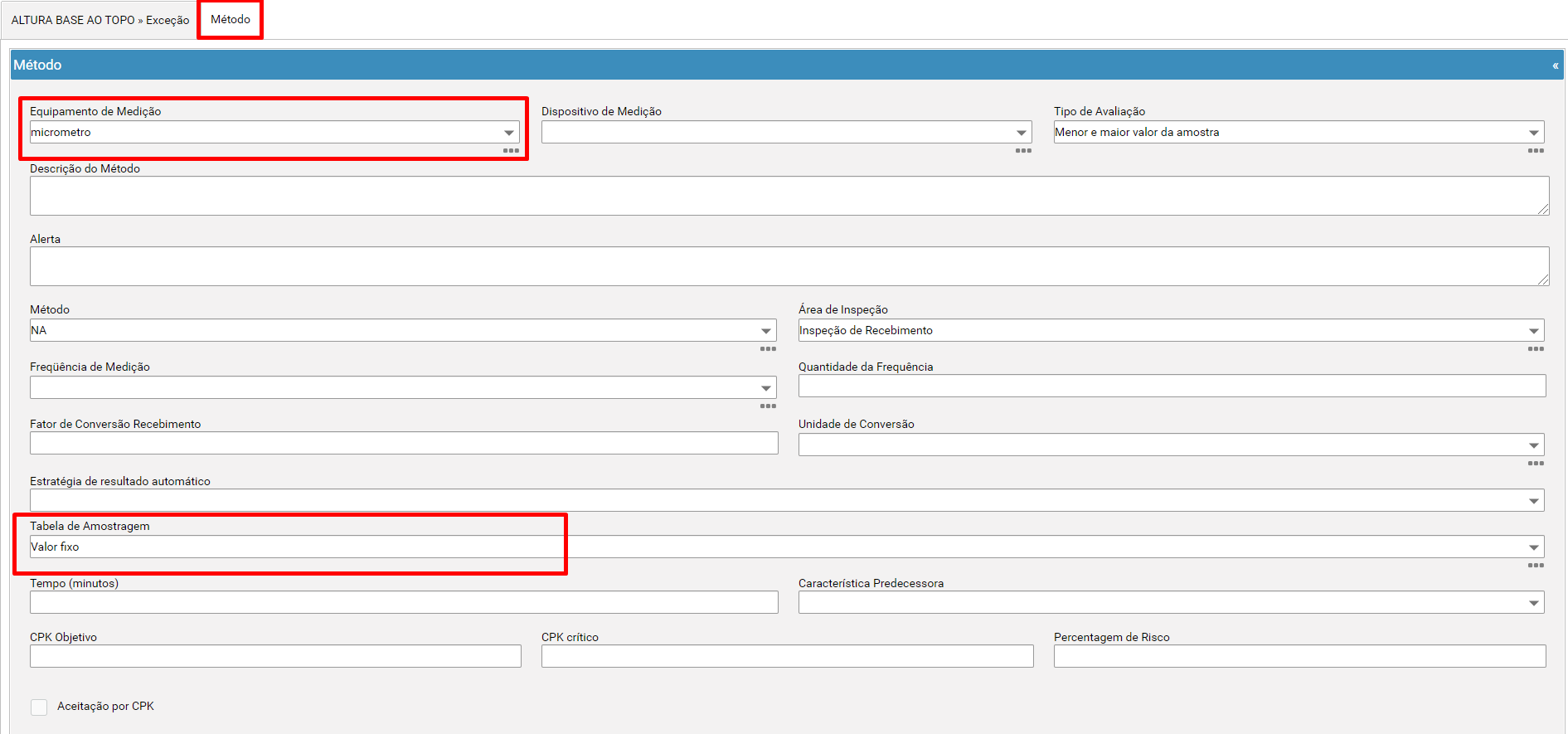

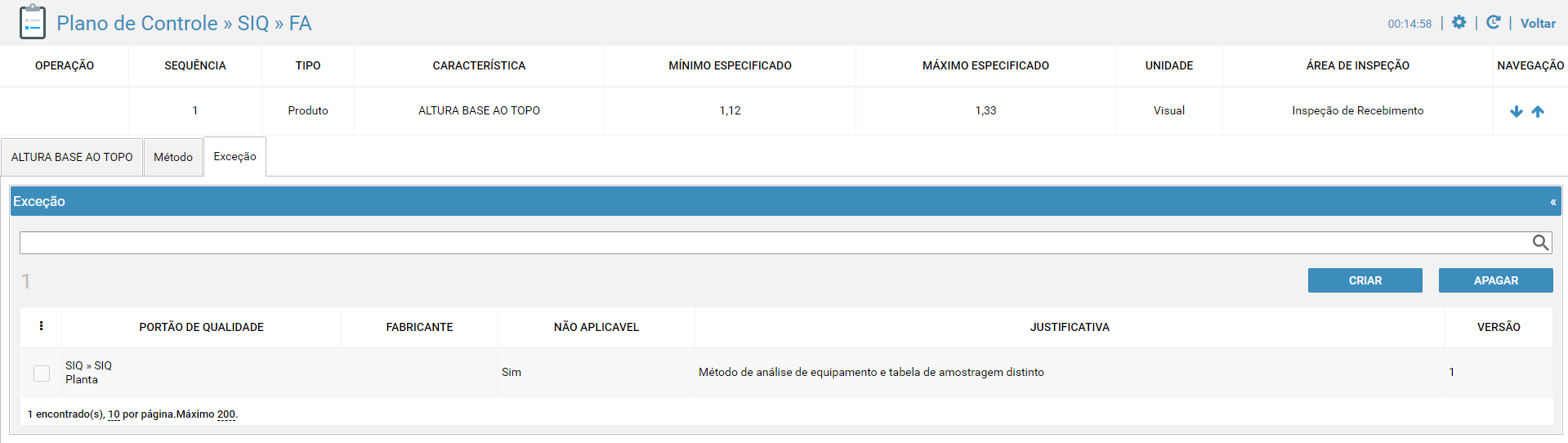

Exemplificaremos abaixo o uso da exceção com um cenário : Cenário 1: Vamos considerar que um plano de controle de um item, possui como padrão, a característica e o método abaixo: Característica: "Altura Base Ao Topo" Método: Equipamento de Medição "Paquímetro" e Tabela de Amostragem "NBR-ABNT"
No nosso cenário, iremos considerar que o "portão da qualidade" SIQ deve inspecionar a característica "Altura Base Ao Topo", porém possui informações distintas do método padrão. Para cadastrar uma exceção de método para a característica "Altura Base Ao Topo" para o "portão da qualidade" SIQ, deve-se realizar os passos abaixo: - Criar a exceção para o "Portão da Qualidade" SIQ. - Na guia método informar : Equipamento de Medição "Micrômetro" e Tabela de Amostragem "Valor Fixo" Após esse cadastro, quando ocorrer uma inspeção de recebimento do portão da qualidade "SIQ", a característica "Altura Base Ao Topo" será apresentada com o método que foi configurado nessa exceção. |
Como Característica Potencial
Permite criar grupos de Características que serão adicionadas na inspeção de acordo com Tipos, Item, Fabricantes ou portão da qualidade .
Em cenários onde para determinado Tipo de Material, Item , Fabricantes ou Portão da Qualidade além das características padrões, também necessitar de características particulares de análise, o recurso "Potencial" pode ser utilizado.
Quando utilizado esse recurso, além das características padrões que serão apresentadas na inspeção , também serão atribuídas essas características adicionais que encontram-se relacionadas ao cadastro da potencial.

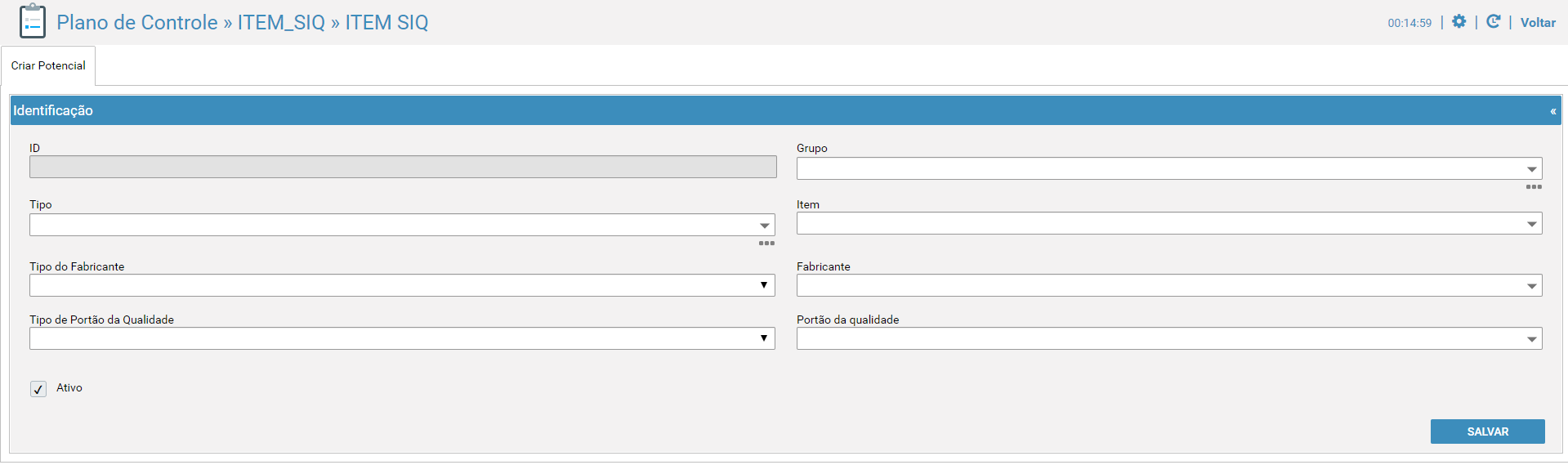

Veja abaixo, como cria um Potencial.
- Acessar a transação: CP
- Selecionar o plano de controle desejado

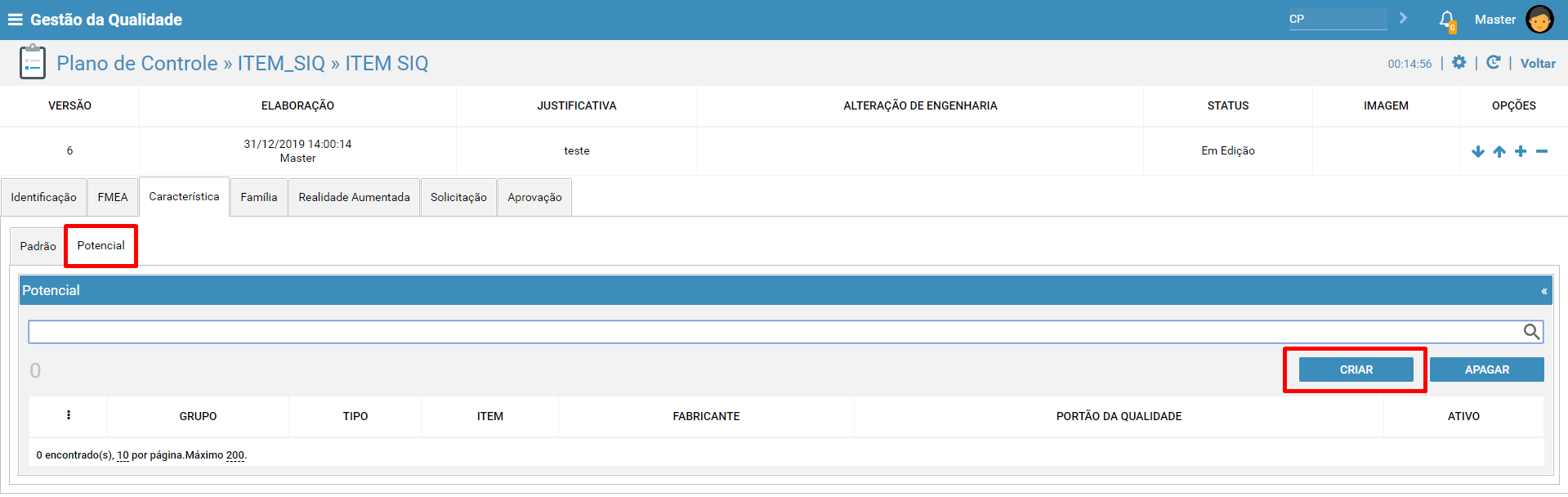

- Selecionar a guia "Característica" >> guia "Potencial"
- Acionar o botão "Criar"
- Informar os campos obrigatórios e/ou desejados
- Acionar o botão "Salvar"
- Grupo
Permite selecionar qual o grupo que deverá ser considerado.
Quando selecionada essa opção a potencial será apresentada somente para esse Grupo informado.
- Tipo
Permite selecionar qual o tipo que deverá ser considerado.
Quando selecionada essa opção a potencial será apresentada somente para esse tipo informado.
- Item
Permite selecionar qual o item que deverá ser considerado.
- Tipo do Portão da Qualidade
Permite selecionar qual o tipo de portão da qualidade que deverá ser considerado.
Quando selecionada essa opção a potencial será apresentada somente para o tipo do portão da qualidade informado
- Portão da Qualidade
Permite selecionar qual o portão da qualidade que deverá ser considerado.
Quando selecionada essa opção a potencial será apresentada somente para o tipo do portão da qualidade informado.
- Tipo do Fabricante
Permite selecionar qual o tipo de fabricante que deverá ser considerado.
Quando selecionada essa opção a potencial será apresentada somente para o tipo do portão da qualidade informado.
- Fabricante
Permite selecionar qual o fabricante que deverá ser considerado.
Quando selecionada essa opção a potencial será apresentada somente para o tipo do portão da qualidade informado.
Após criada e indicada a aplicação da potencial é necessário criar as características.
Criar as características potenciais da mesma forma que são criadas as características padrões.
Para obter maiores informações sobre como criar as características Padrões do Plano de controle, acesse: Criar característica e Método
Como Característica Potencial - Regra Sazonalidade
[Estará disponível na próxima versão do Manual]
Parametrizações
Permite que sejam realizadas parametrizações para as características do Plano de Controle.
Abaixo, listaremos as parametrizações disponíveis.
1. Parâmetros:
| Transação | Nome | Descrição |
| PARAM | controlPlanCharacteristicExceptionAutomaticCreationStrategy | Parâmetro para definir qual estratégia que deseja-se utilizar quando utilizado a opção da característica "Não se Aplica Inspeção" |
Estratégias :
| Nome | Descrição | |
| 1. |
CONTROL_PLAN_CHARACTERISTIC_EXCEPTION_AUTOMATIC_CREATION_BY_RESPONSIBLE_STRATEGY |
Estratégia que permite definir por "Responsible", quais demais "Responsáveis" devem ser adicionados automaticamente na exceção. A regra é aplicada da seguinte forma: - Verifica-se qual o "Responsável" do Plano - No Recurso da Estratégia, verifica se existe esse "Responsável" do Plano configurado no "Responsável" (Filtro) e se sim, aplica-se para o "Responsável" (Valor) a exceção "não aplicável".
|
| Nome | Descrição | |
| 2. | CONTROL_PLAN_CHARACTERISTIC_EXCEPTION_AUTOMATIC_CREATION_DEFAULT_STRATEGY | Estratégia que permite definir que o "Responsável" do Plano deve ser adicionado automaticamente na exceção "não aplicável". |
Comentários
0 comentário
Por favor, entre para comentar.
