Permite visualizar a tendência de falha das características inspecionadas, ou seja, exibe a última característica do item que teve, na inspeção, o valor encontrado próximo e/ou igual ao máximo e/ou mínimo especificado. Esta análise funciona com base em características dos tipos de avaliação por valor das amostras (com máximo e/ou mínimo específicado), não se aplicando às características do tipo OK/Not OK.

Nesta visão de tendências também é possível definir o "% de Atingimento De" e "% de Atingimento Até" a serem considerados nos pontos apresentados.

Tópicos:

• Acessando o DA
• Filtros
• Painel - Tabela de Tendência de Falha
• Cenário exemplo
• Imprimir
• Formas de Visualização/Configuração de cada painel do DA

Pré-requisitos:

• Possuir permissão de acesso ao módulo Análise de Dados.

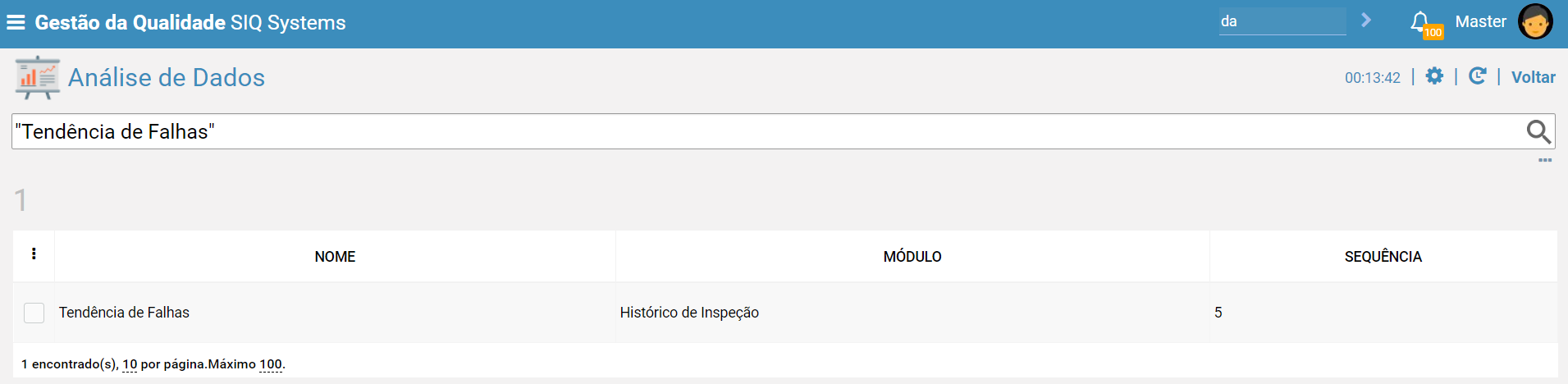

Acessando o DA

Permite que sejam visualizadas informações das características relacionadas às inspeções finalizadas, de acordo com as regras do painel.

  - Digitar no campo de transação: DA e acionar o ícone ">" para pesquisar.
  - Informar no campo de pesquisa "Tendência de Falhas"
  - Acionar o ícone "Lupa" para pesquisar

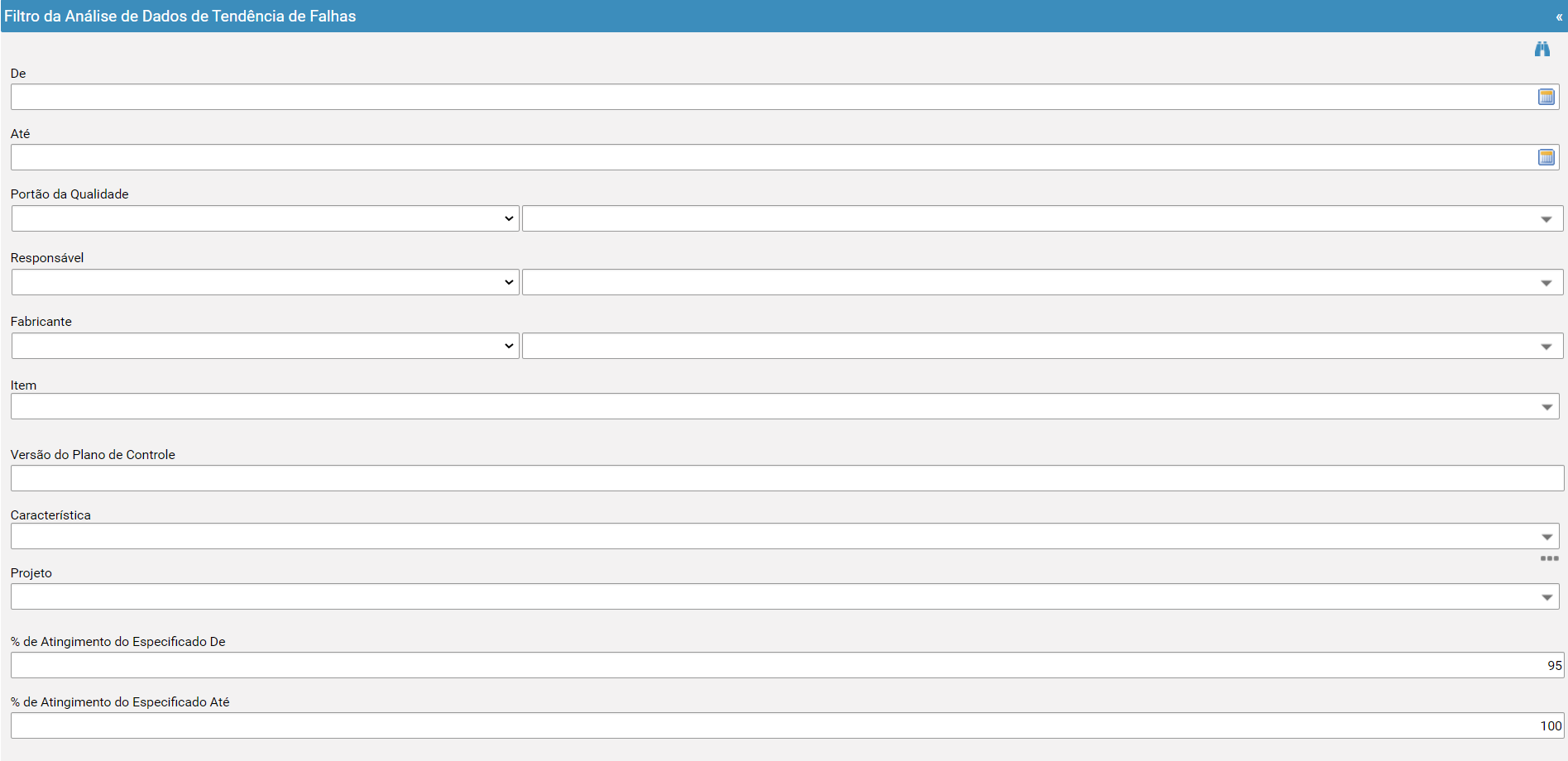

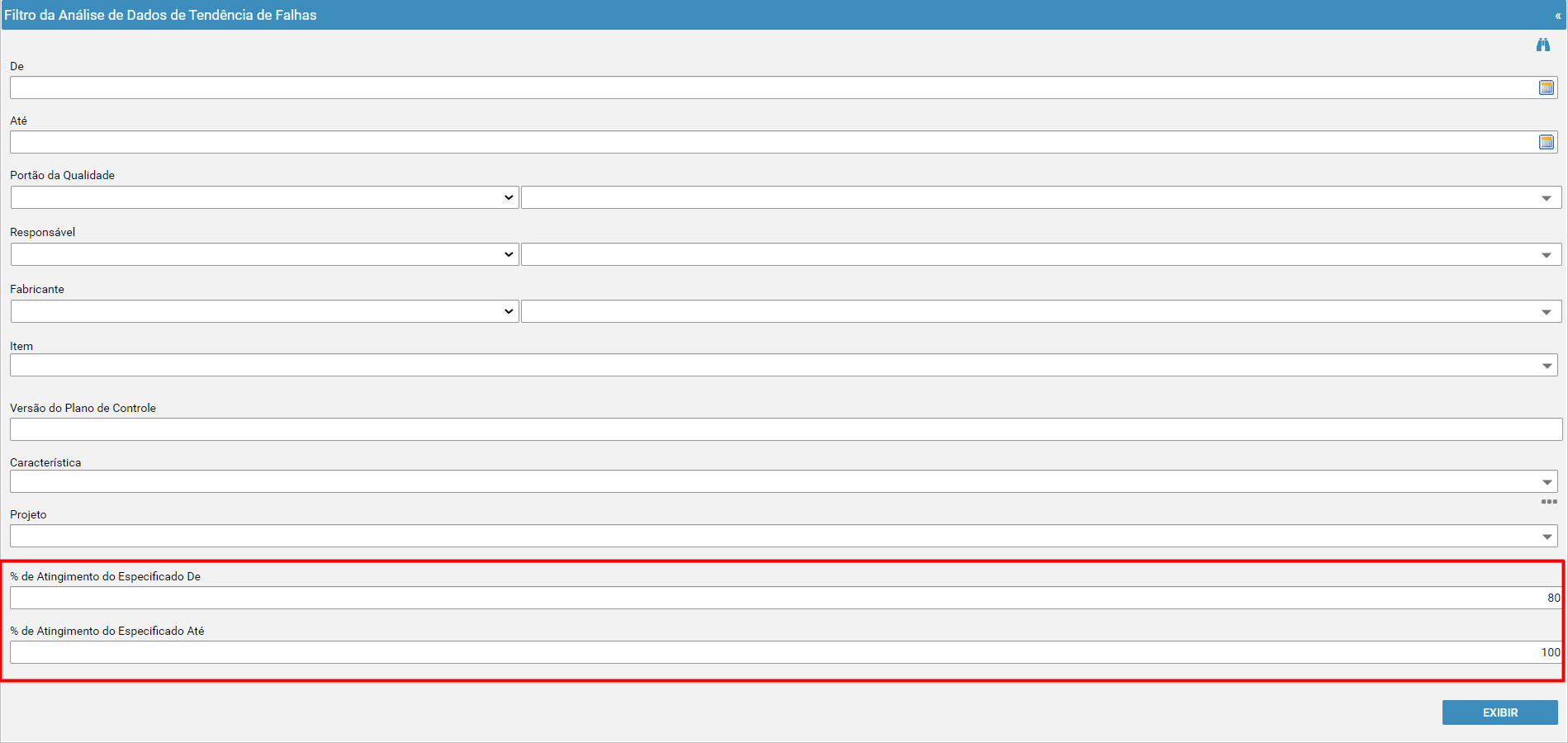

Filtros

Permite que sejam visualizadas informações das características inspecionadas de acordo com as regras do painel "Tabela de Tendência de Falha", considerando critérios de filtros específicos.

  - Informar os filtros desejados e acionar o botão "Exibir"

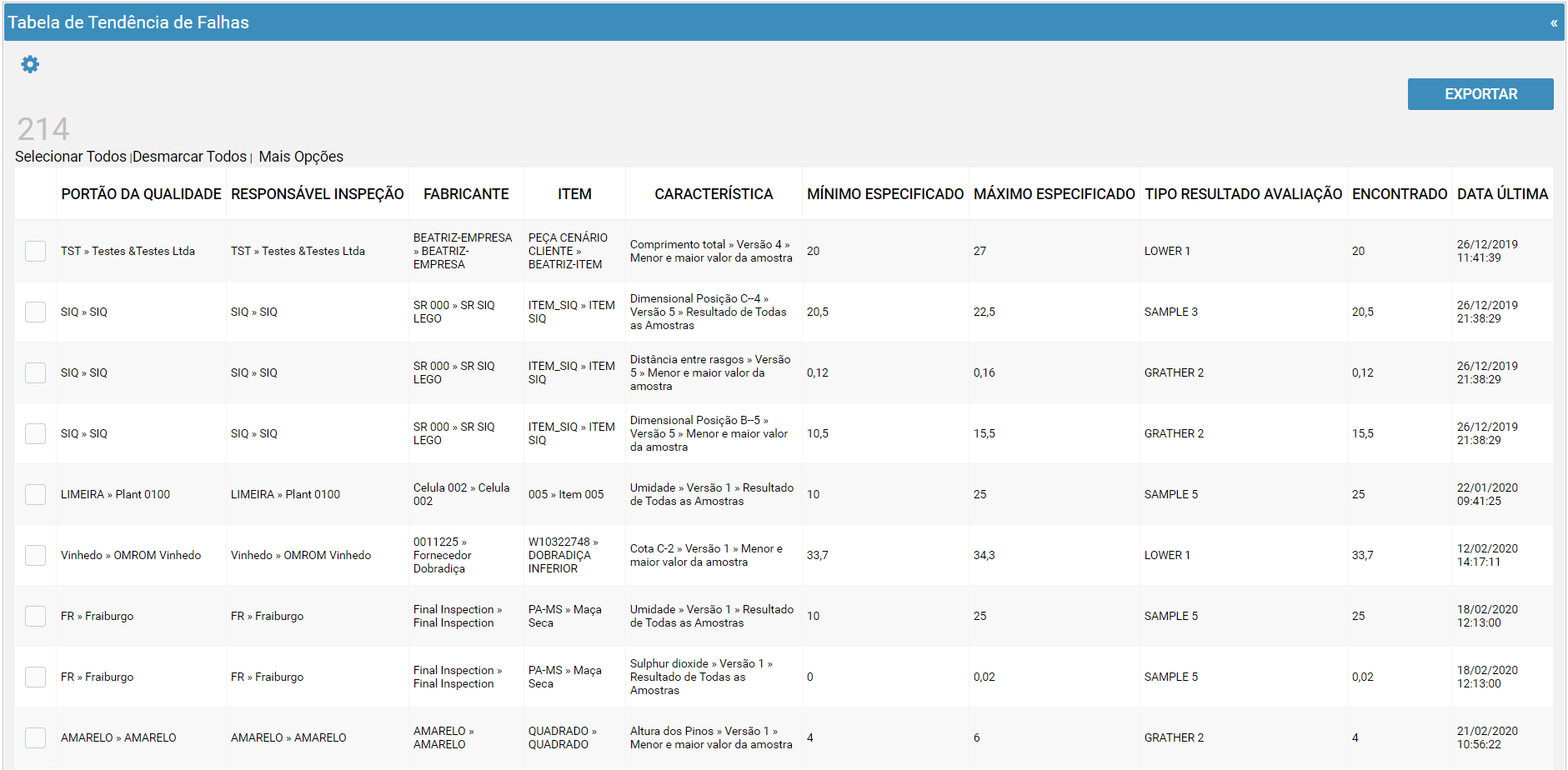

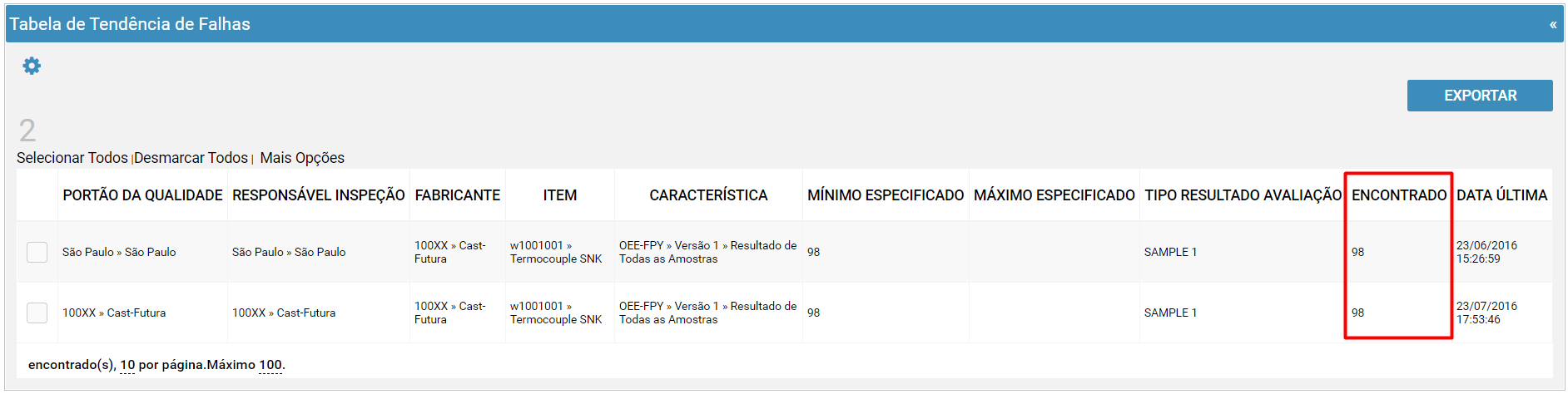

Painel - Tabela de Tendência de Falhas

Tem como objetivo exibir uma lista contendo as informações do último resultado da característica, porém esse último resultado não necessariamente será o pior resultado para o filtro realizado.

• Regras para exibição da lista

    - Exibe apenas o último resultado encontrado para a característica.

 Exibe o último resultado da característica que possui o mesmo Portão da
Qualidade, Responsável, Fabricante, Item e Versão do Plano de Controle.

Além disso, o último resultado exibido corresponde ao último valor encontrado
dentro da regra de exibição da lista e da aplicação dos filtro "% de Atingimento
De" e "% de Atingimento Até".

      - Considera inspeções finalizadas, ou seja, não considera inspeções "Pendentes".
      - Considera inspeções e pós inspeções.
      - Não considera inspeções "Não Aplicáveis" , ou seja, canceladas.
      - Não considera características atributivas.
      - Não considera características reprovadas.
      - Não considera características com status "Skip Lot".

 Para exibir características com status skip lot deve-se configurar o
parâmetro "Characteristic trend consider inspection characteristic in skip lot
if has result".

      - Considera o Gerencia Por do Portão da Qualidade e da Área de inspeção.
Para obter maiores informações sobre Gerencia Por, acesse: Configurar "Gerencia Por"
     - Os resultados são ordenados por ordem crescente de "Data Última".

• Regra aplicação dos filtros "% de Atingimento do Especificado De" e "% de Atingimento do Especificado Até":

Ao utilizar os filtros "% de Atingimento do Especificado De" e "% de Atingimento do Especificado Até" as seguintes equações são aplicadas:

•  Detalhamento do painel "Tabela de Tendência de Falhas"

• Portão da Qualidade:
   - Considera o portão da qualidade da inspeção.

• Responsável Inspeção:
   - Considera o responsável da inspeção.


• Fabricante:
  - Considera o Fornecedor da inspeção.


• Item:
  - Considera o item da inspeção.


• Característica:
  - Considera o nome da característica.


• Mínimo Especificado:
  - Considera o mínimo especificado da característica, definido no plano de controle.


• Máximo Especificado:
  - Considera o máximo especificado da característica, definido no plano de controle.



• Tipo Resultado Avaliação:
  - Indica qual a entrada de dados relacionada ao valor encontrado.
  Por exemplo: se o informado é relacionado ao Maior Encontrado, Menor Encontrado, Amostra 1, Amostra 2, Amostra 3.



• Encontrado:
  -  Considera o valor encontrado para a característica, durante a inspeção.


• Data Última
  - Considera a data e hora em que a inspeção foi finalizada.

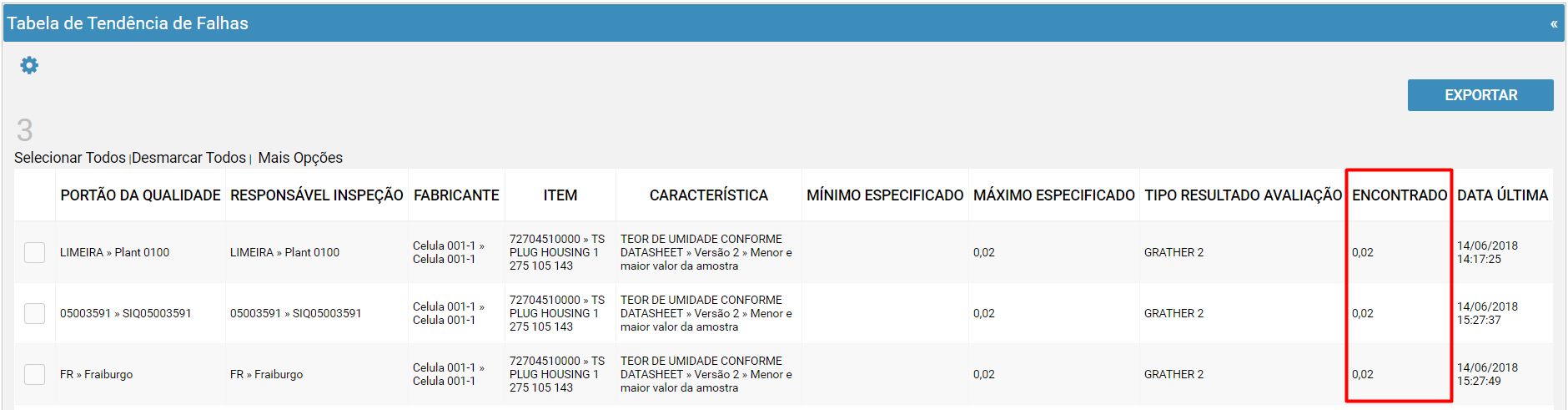

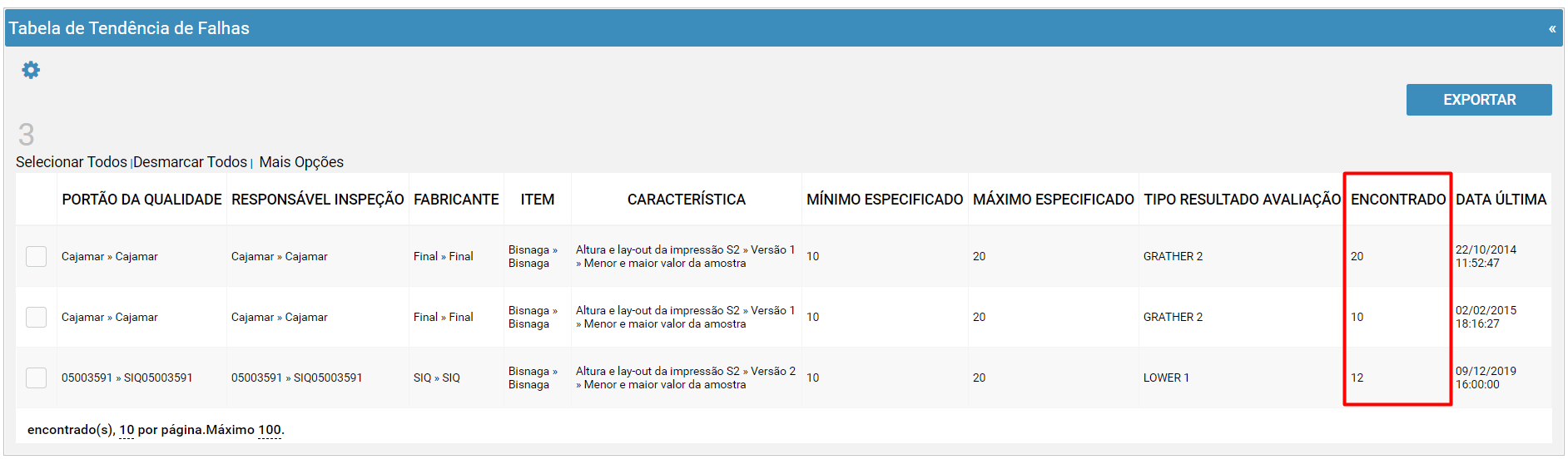

Cenário exemplo

Tem como objetivo exibir cenários contendo as aplicações das equações descritas em Painel - Tabela de Tendência de Falhas.

 Em todos os casos é exibido um resultado para cada característica que
possui o mesmo Portão da Qualidade, Responsável Inspeção, Fabricante e Item.

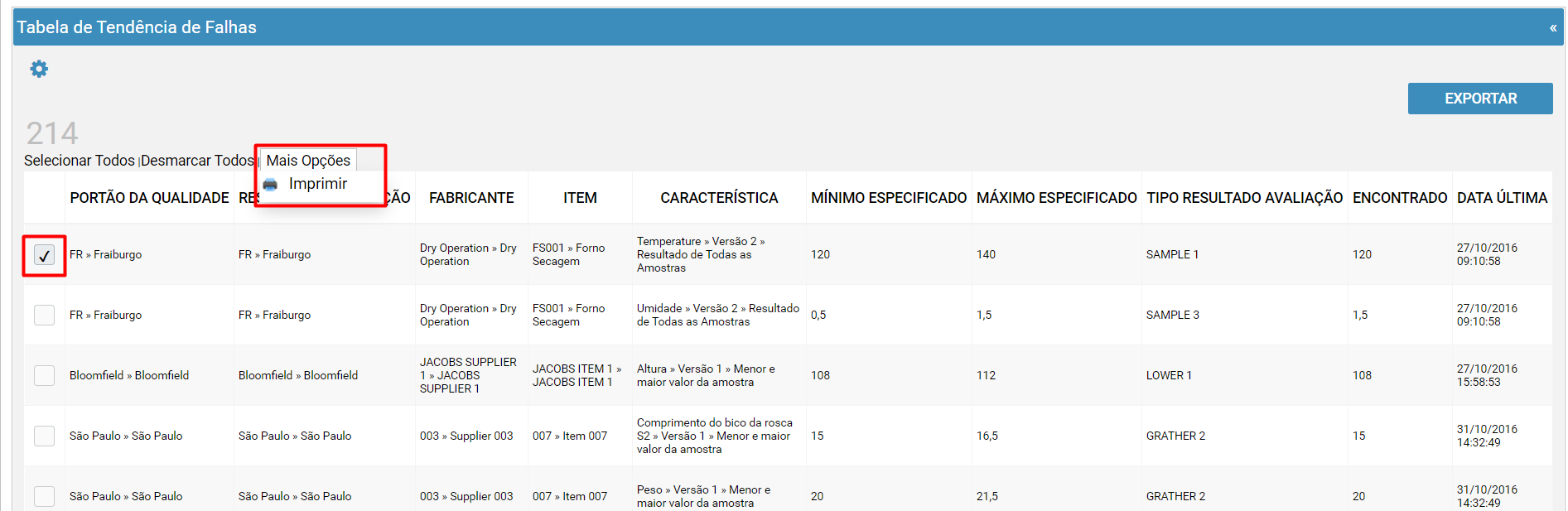

Imprimir

Permite que seja gerado um arquivo PDF e um arquivo em Excel contendo as informações de todas as inspeções finalizadas relacionadas a característica inspecionada.

 - Checar a linha com a característica que deseja
 - No painel "Tabela de Tendência de Falhas" selecionar "Mais Opções"
 - Selecionar "Imprimir"

• Regras dos arquivos gerados

Os arquivos gerados exibirão somente informações relacionadas a característica checada e que possuam o mesmo:
         - Portão da Qualidade;
         - Responsável;
         - Fabricante;
         - Item;
         - Versão do Plano de Controle.

Além disso, as seguintes regras também são aplicadas aos arquivos:
      - Considera inspeções finalizadas, ou seja, não considera inspeções "Pendentes".
      - Considera inspeções e pós inspeções.
      - Considera apenas características não atributivas (Maior e Menor Valor da Amostra, Maior e Menor Valor - Todas as Amostras).
      - Não considera inspeções "Não Aplicáveis" , ou seja, canceladas.
      - Não considera características reprovadas.
      - Não considera características com status "Skip Lot".
      - Serão considerados o ponto selecionado e os últimos X

 Nos relatório gerados não é considerado o informado no filtro "% de
Atingimento do Especificado De" e "% de Atingimento do Especificado Até",
ou seja, são exibidos todos os resultados encontrados para a característica nas
inspeções finalizadas.

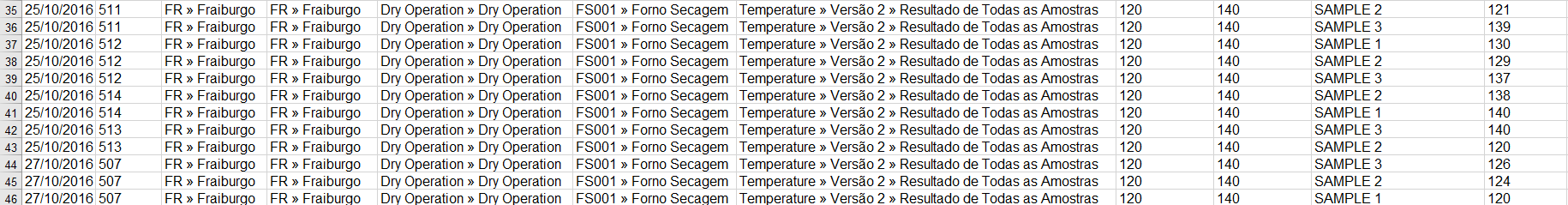

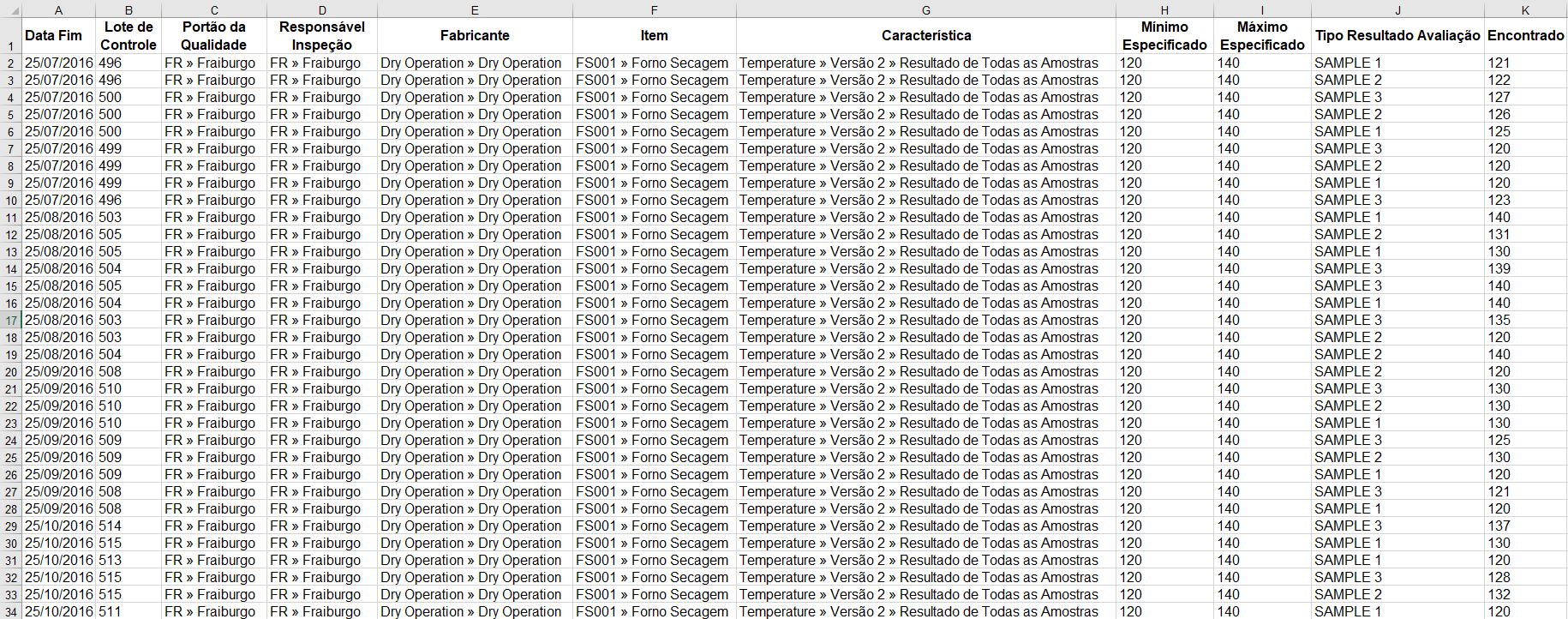

• Excel
  Exibe uma lista contendo informações de acordo com o tópico "Regras dos arquivos gerados".

 O arquivo em Excel exibe todos os resultados das inspeções e são essas
informações que serão utilizadas para construção do gráfico apresentado no PDF.

 Segue o detalhamento das informações do arquivo em excel:

• Data Fim
  - Considera a data e hora em que a inspeção foi finalizada.

• Lote Controle
  - Considera o lote relacionado à inspeção.

• Portão da Qualidade:
   - Considera o portão da qualidade da inspeção.

• Responsável Inspeção:
   - Considera o responsável da inspeção.


• Fabricante:
  - Considera o Fornecedor da inspeção.


• Item:
  - Considera o item da inspeção.


• Característica:
  - Considera o nome da característica.


• Mínimo Especificado:
  - Considera o mínimo especificado da característica, definido no plano de controle.


• Máximo Especificado:
  - Considera o máximo especificado da característica, definido no plano de controle.



• Tipo Resultado Avaliação:
  - Indica qual a entrada de dados relacionada ao valor encontrado.
  Por exemplo: se o informado é relacionado ao Maior Encontrado, Menor Encontrado, Amostra 1, Amostra 2, Amostra 3.



• Encontrado:
  -  Considera o valor encontrado para a característica, durante a inspeção.


• Lote Controle
  - Considera a data e hora em que a inspeção foi finalizada.

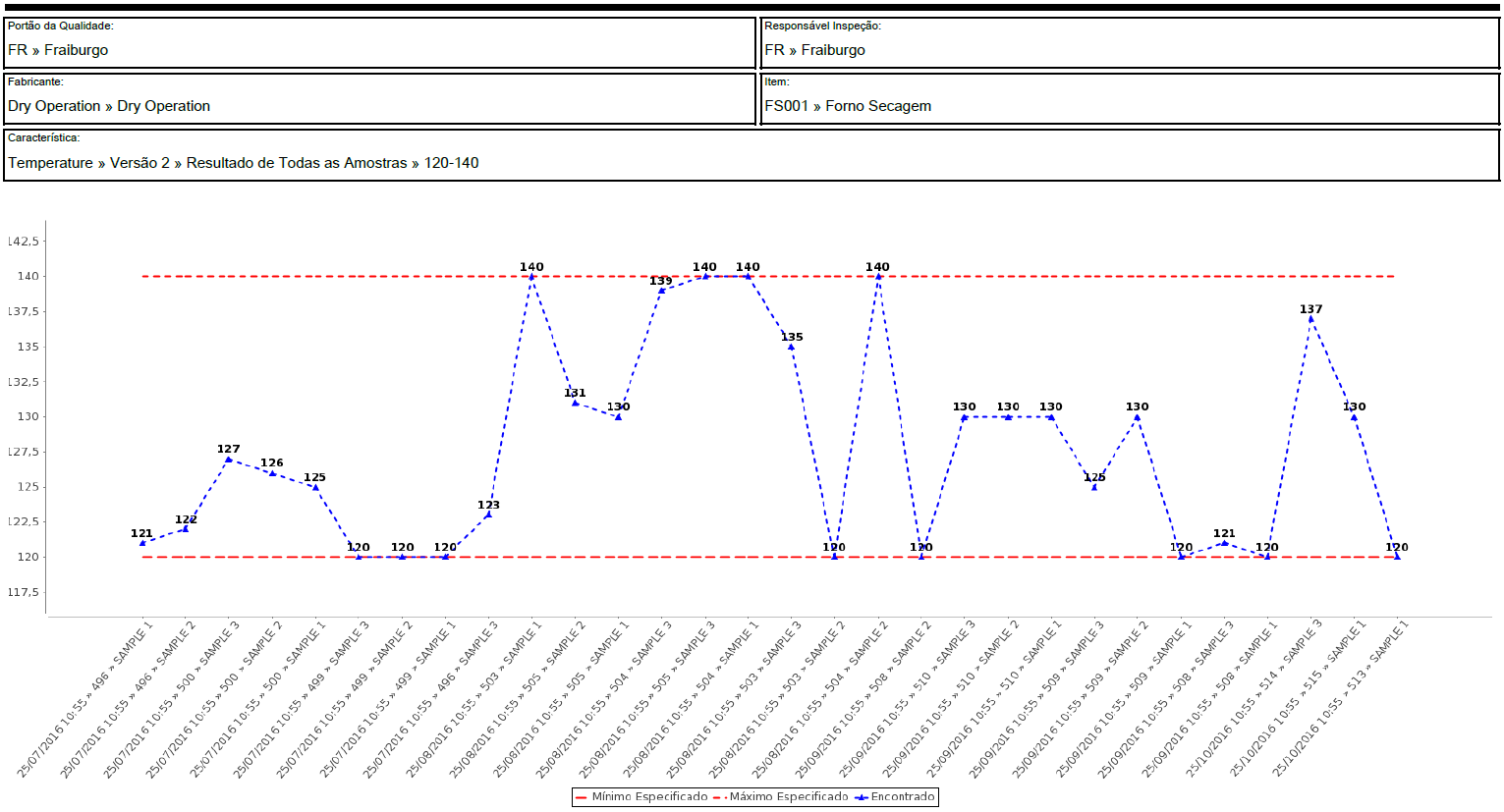

• PDF

Exibe um gráfico contendo os resultados encontrados de acordo com o tópico "Regra dos arquivos gerados".

Lembrando:

Para o cenário abaixo foi selecionado na lista o ponto:


 A quantidade de pontos exibidos no gráfico do PDF é determinada em:
"DACONF >> Tendência de Falhas".

No gráfico serão exibidos sempre os primeiros pontos da lista do Excel,
portanto, para o exemplo abaixo serão exibidostodos os resultados entre os pontos
121 a 120 (linhas 2 até linha 31).

• Mínimo Especificado:
  - Considera o mínimo especificado da característica, definido no plano de controle.


• Máximo Especificado:
  - Considera o mínimo especificado da característica, definido no plano de controle.

• Encontrado:
  -  Considera o valor encontrado para a característica, durante a inspeção.

Formas de Visualização/Configuração de cada painel do DA

Acessar o link Recursos disponíveis no DA  para avaliar os diversos recursos de exibições disponíveis nos painéis do DA.
