Tem como objetivo gerenciar as inspeções e características do Produto acabado.



Tópicos:

• Acessando o DA
• Filtros



ABA : AUDITORIA DE QUALIDADE DE PRODUTO ACABADO

• Painel - Resumo por Característica
• Painel - Resumo por Área de Inspeção
• Painel - Banco de Dados
• Painel - Quality Gate - Banco de Dados



ABA : QUANTIDADE DE NÃO CONFORMIDADES

• Painel - Por Peça
• Painel - Por Sub-Conjunto
• Painel - Por Conjunto/Módulo
• Painel - Por Modelo
• Painel - Por Família
• Painel - Por Linha de Produto
• Painel - Por Segmento
• Painel - Por Nível de Criticidade
• Painel - Por Criticidade RPN
• Painel - Por Tipo de Defeito
• Painel - Por Defeito
• Painel - Por Responsável pela Análise
• Painel - Por Mini Empresa
• Painel - Por Mini Empresa (Média)
• Painel - Por Mini Empresa (Média por Máquina Inspecionada)
• Painel - Tendência

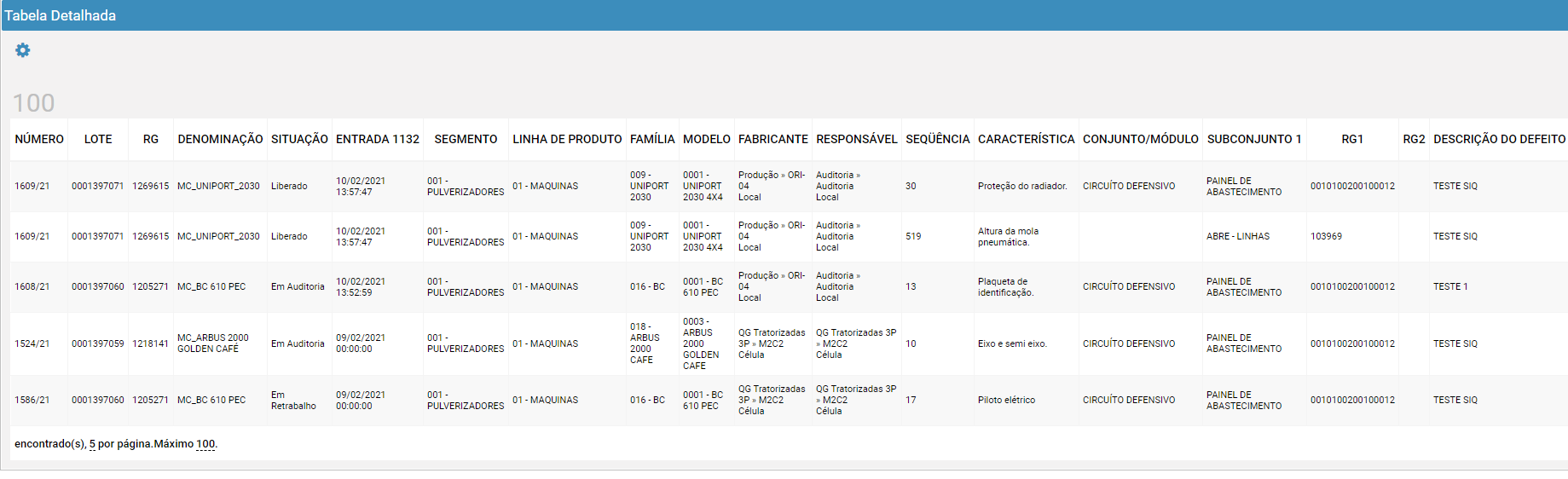

• Painel - Tabela Detalhada



• Formas de Visualização/Configuração de cada Painel do DA



Pré-requisitos:

• Possuir permissão de acesso ao Análise de Dados





 Acessando o DA

Permite que sejam visualizado informações de acordo com as regras de cada painel

  - Digitar no campo de Transação "INDAUD" e acionar o ícone ">" para pesquisar.
OU

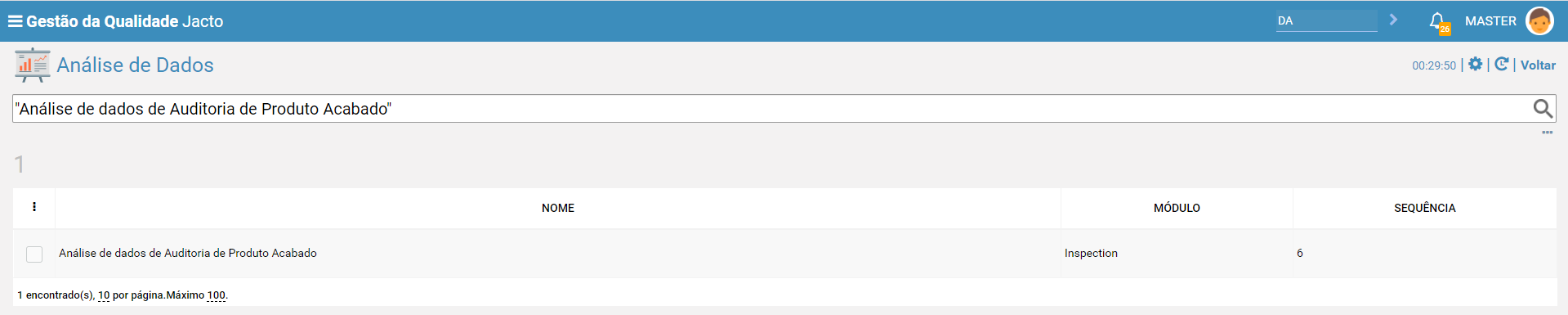

  - Digitar no campo de transação: DA e acionar o ícone ">" para pesquisar.
  - Informar no campo de pesquisa "Análise de dados de Auditoria de Produto Acabado"
e acionar o ícone "Lupa" para pesquisar

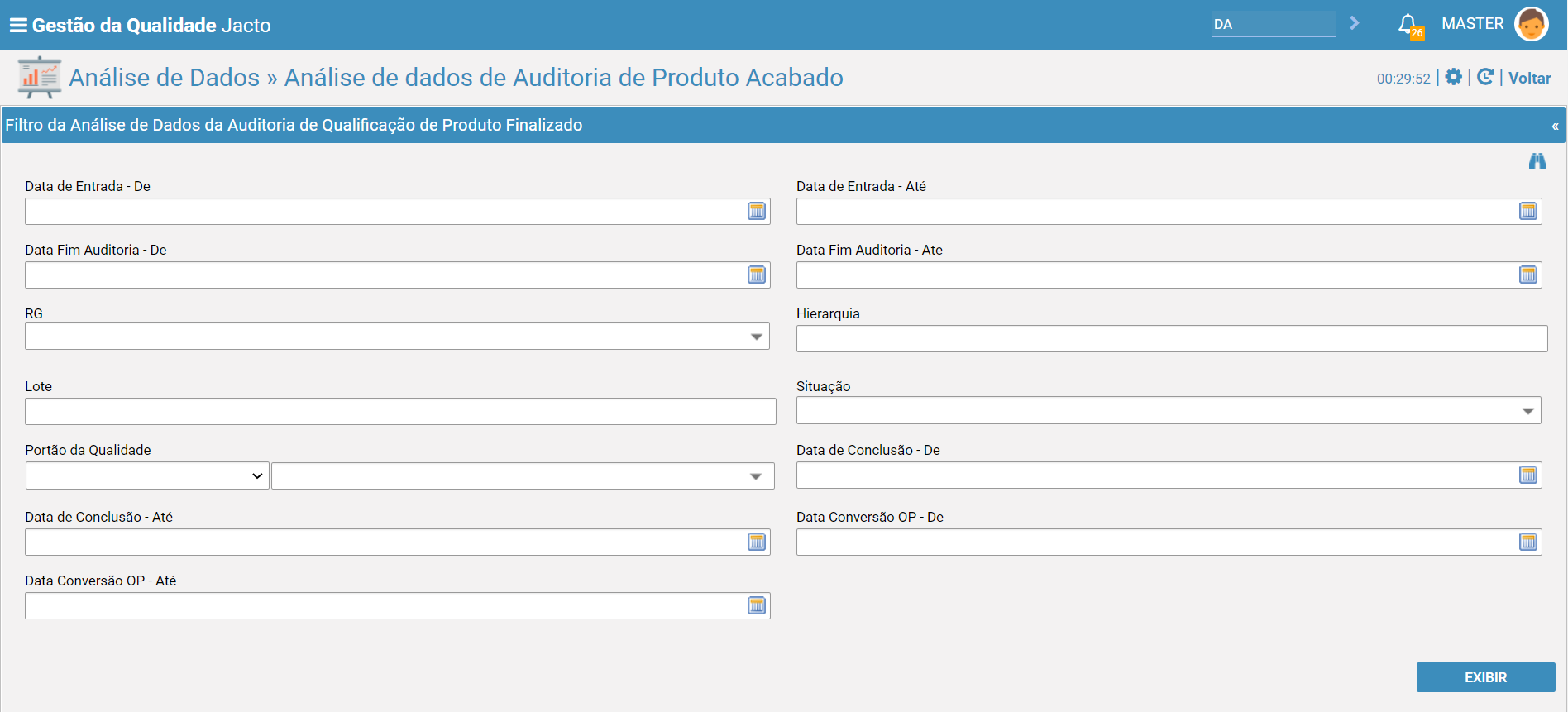

 Filtros

Permite que sejam visualizado informações de acordo com as regras de cada painel  , considerando critérios de filtros específicos.

  - Informar os filtros desejados e acionar o botão "Exibir"



Campos	Descrição
Data de Entrada (De)	Data de Criação da Inspeção (Create Date)
Data de Entrada (Até)	Data de Criação da Inspeção (Create Date)
Data Fim Auditoria (De)	Data de Finalização da Inspeção (End Date)
Data Fim Auditoria (Até)	Data de Finalização da Inspeção (End Date)
RG	Item da Inspeção
Hierarquia	Código Complementar do ITEM
Lote	Lote de Manufatura da Inspeção
Situação	Situação da Máquina no fluxo da auditoria (Em Auditoria, Em Retrabalho e Liberado), exclusivamente utilizado pela Auditoria Final.
Portão da Qualidade	Quality Gate da Inspeção
Data de Conclusão - De	Data de Finalização da Inspeção. Como regra de negocio, considerada a data de conclusão da ultima inspeção do fluxo de auditoria
Data de Conclusão - Até	Data de Finalização da Inspeção. Como regra de negocio, considerada a data de conclusão da ultima inspeção do fluxo de auditoria
Data Conversão OP - De	Data de Origem da Inspeção
Data Conversão OP - Até	Data de Origem da Inspeção

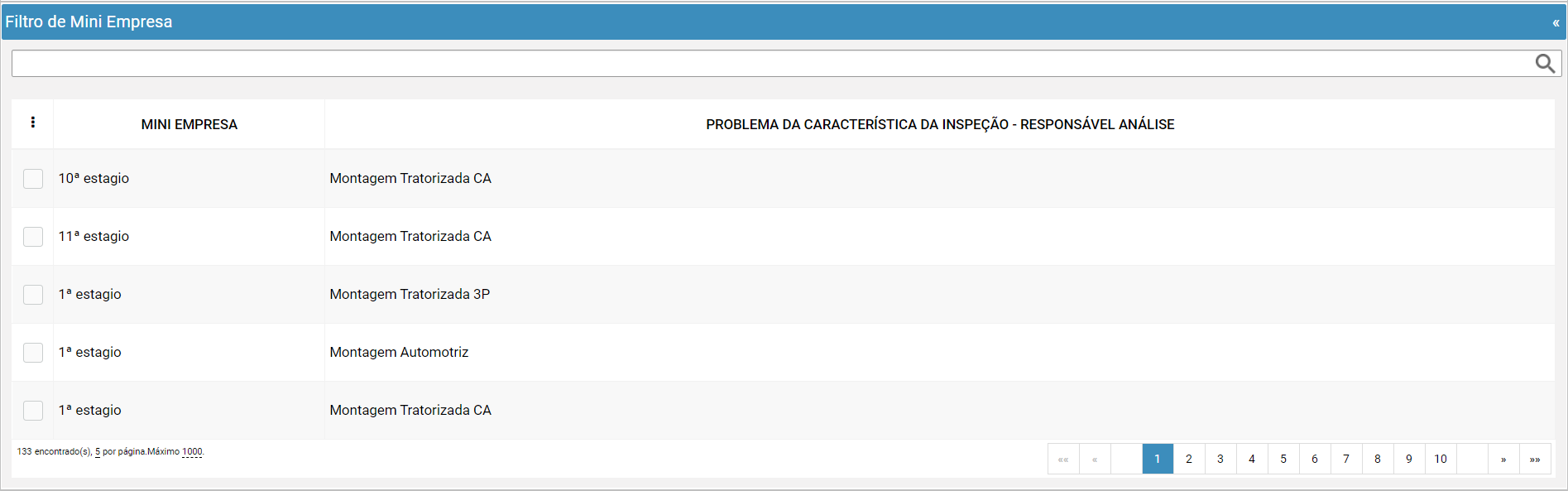

Filtro - Mini Empresa	Mini-empresa associada na característica da inspeção

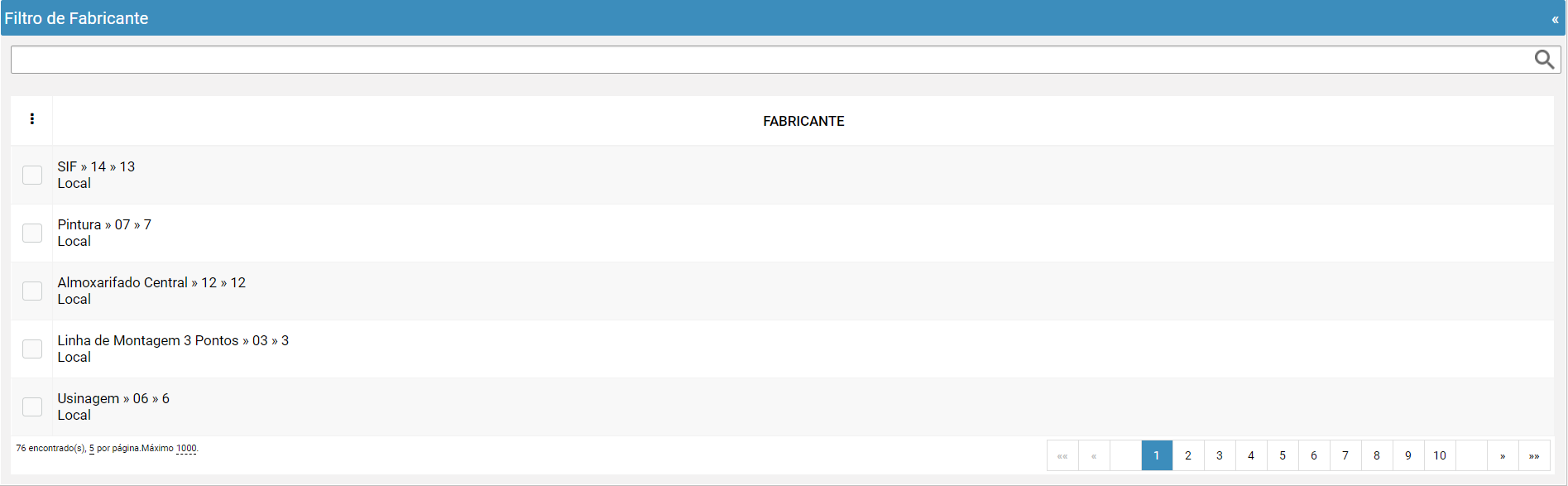

Filtro - Fabricante	Fabricante informado na inspeção

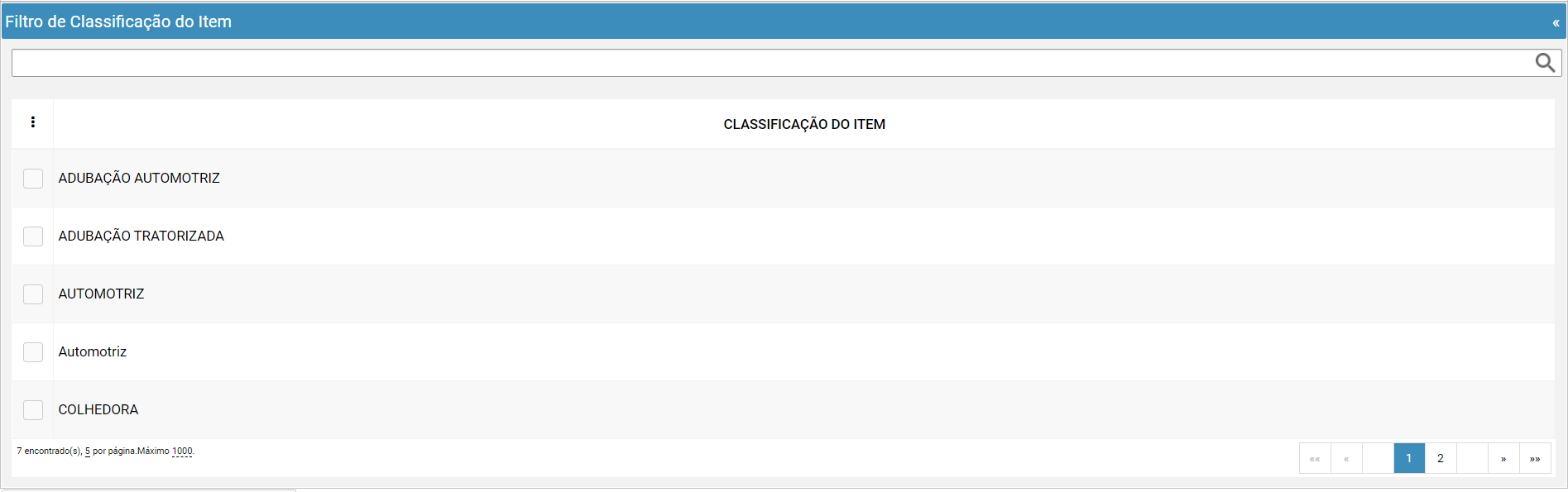

Filtro -  Classificação Item	Classificação do Item do cadastro de Item







ABA : AUDITORIA DE QUALIDADE DE PRODUTO ACABADO

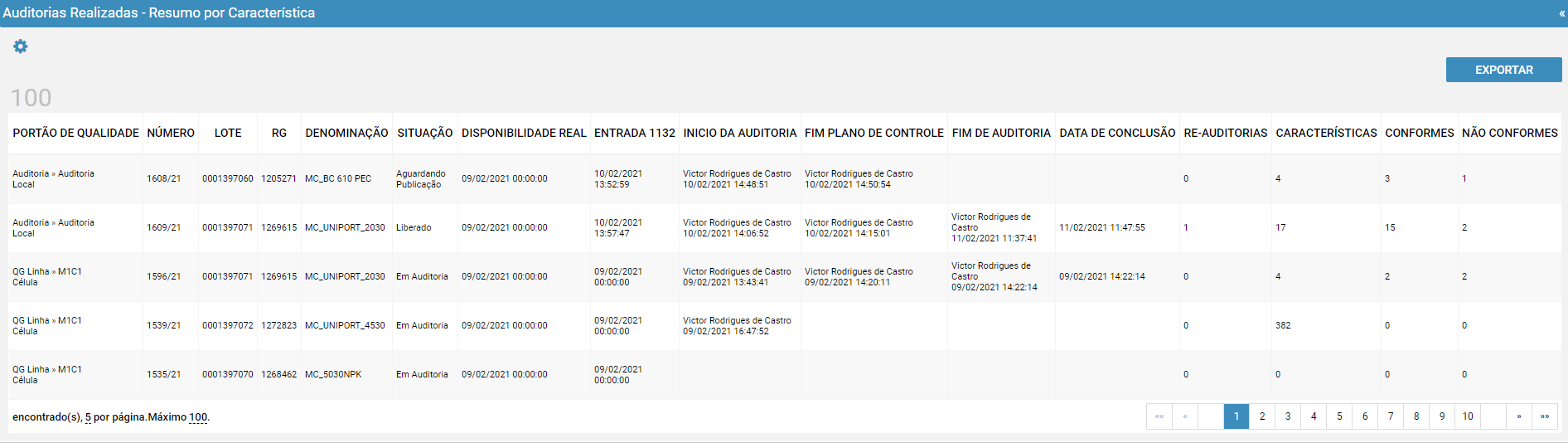

Painel - Resumo por Característica

Tem como objetivo exibir um resumo das características.

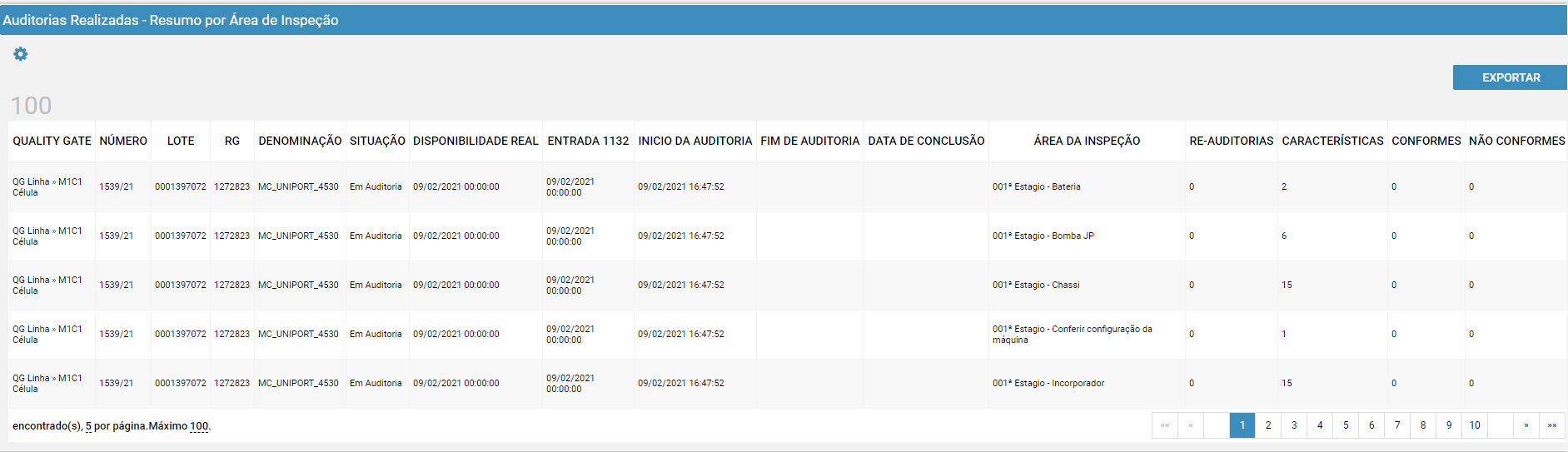

Painel - Resumo por Área de Inspeção

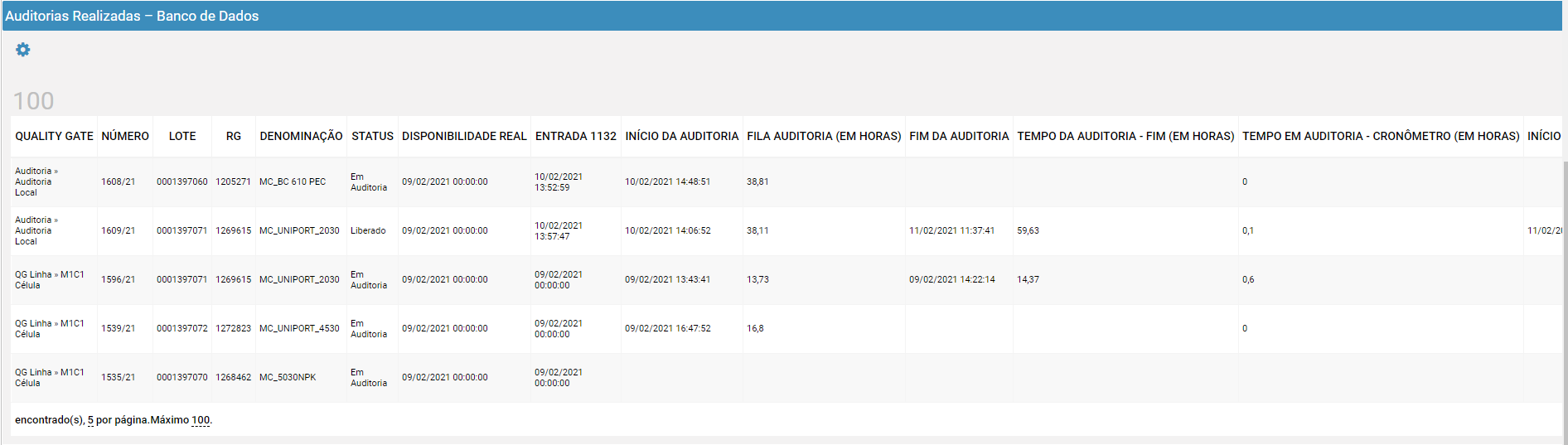

Painel - Banco de Dados

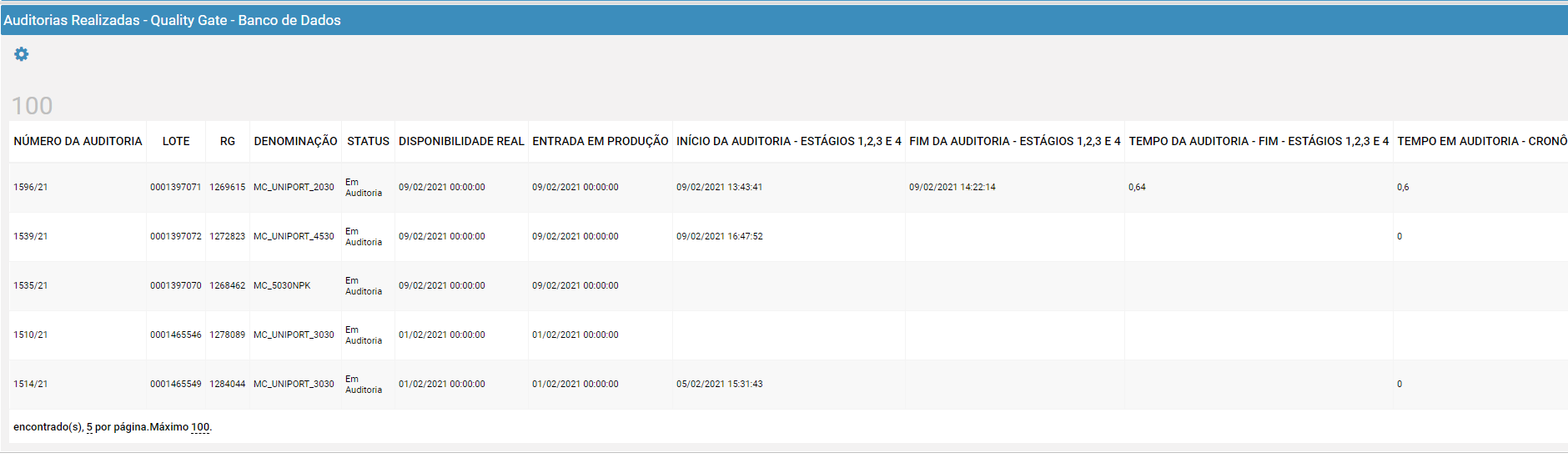

Painel - Quality Gate - Banco de Dados











ABA : QUANTIDADE DE NÃO CONFORMIDADES

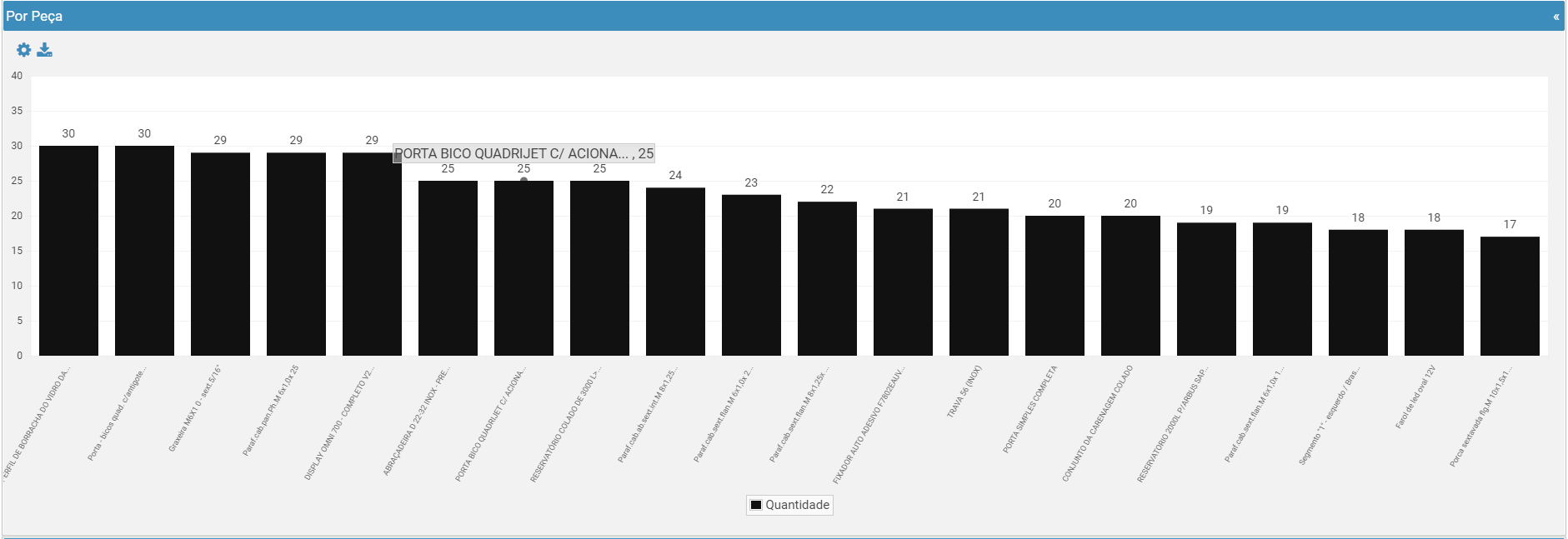

Painel - Por Peça

Tem como objetivo exibir as características Reprovadas por peça ( RG 1-2)



• Quantidade:

- Considera a peça associado a Inspeção (Inspeção >> Plano de Controle >> Característica >> Catálogo >> Manual >> RG 1-2  )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

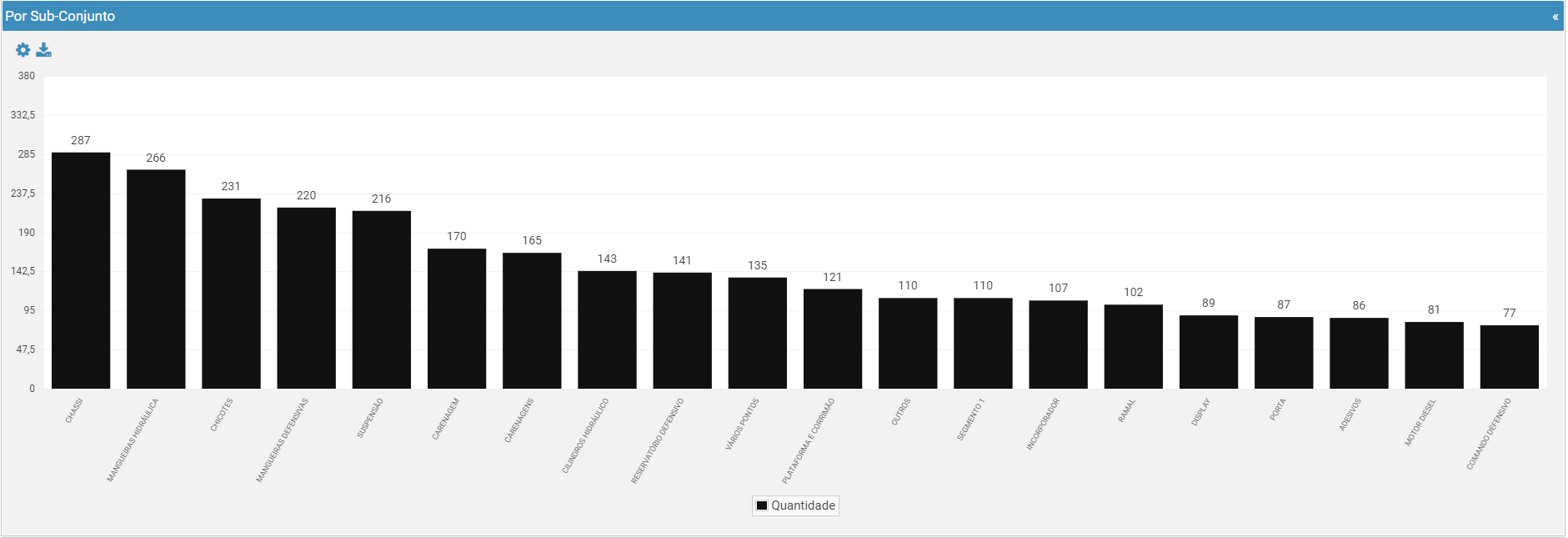

Painel - Por Sub-Conjunto

Tem como objetivo exibir as características Reprovadas por Sub-Conjunto 1 - 5



• Quantidade:

- Considera Sub-Conjunto associado a Inspeção (Inspeção >> Plano de Controle >> Característica >> Catálogo >> Manual >> Sub-Conjunto 1-5 )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

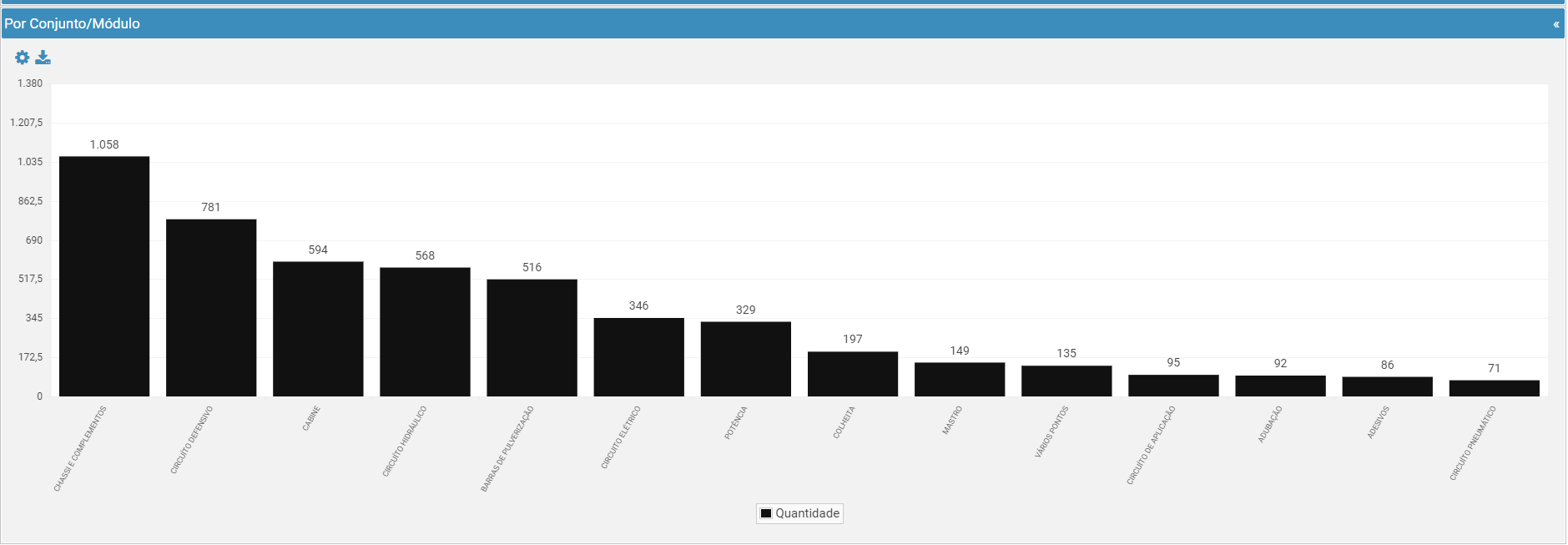

Painel - Por Conjunto/Módulo

Tem como objetivo exibir as características Reprovadas por Conjunto Módulo



• Quantidade:

- Considera a linha de Produto associado a Inspeção (Inspeção >> Plano de Controle >> Característica >> Problema >> Conjunto/Módulo )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

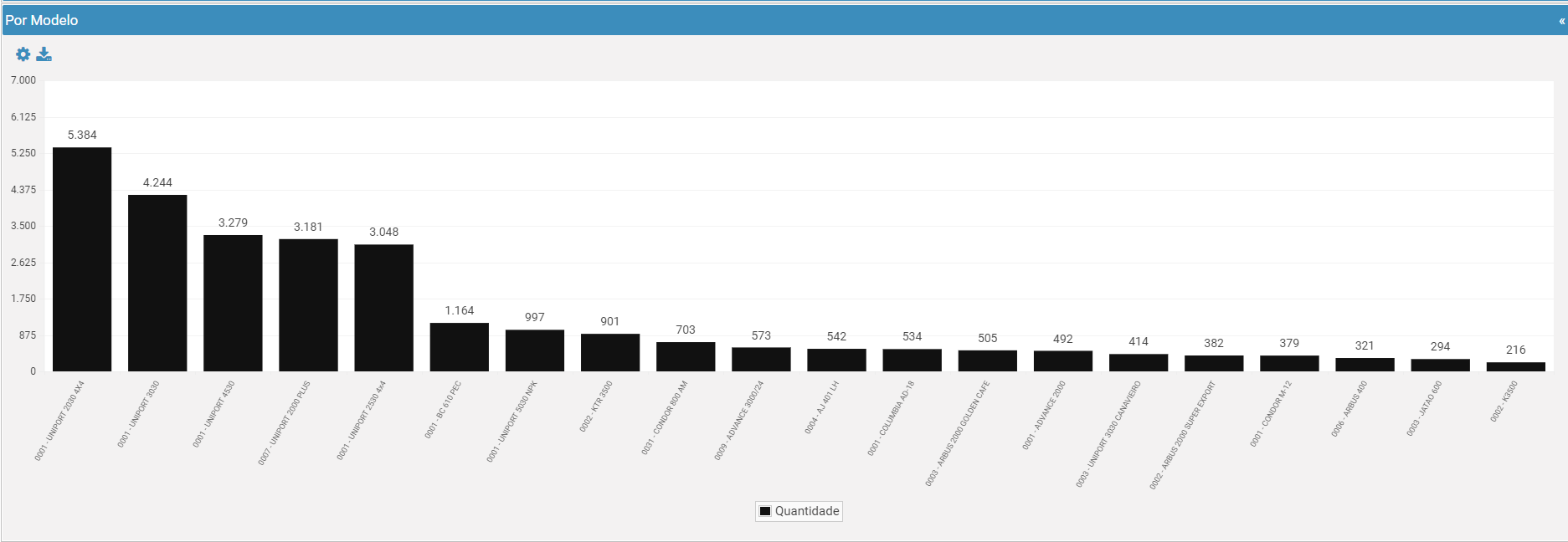

Painel - Por Modelo

Tem como objetivo exibir as características Reprovadas por Modelo ( Máquina )



• Quantidade:

- Considera o Modelo associado a Inspeção (Inspeção >> Plano de Controle >> Cabeçalho >> Catalogo Manual >> Máquina )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

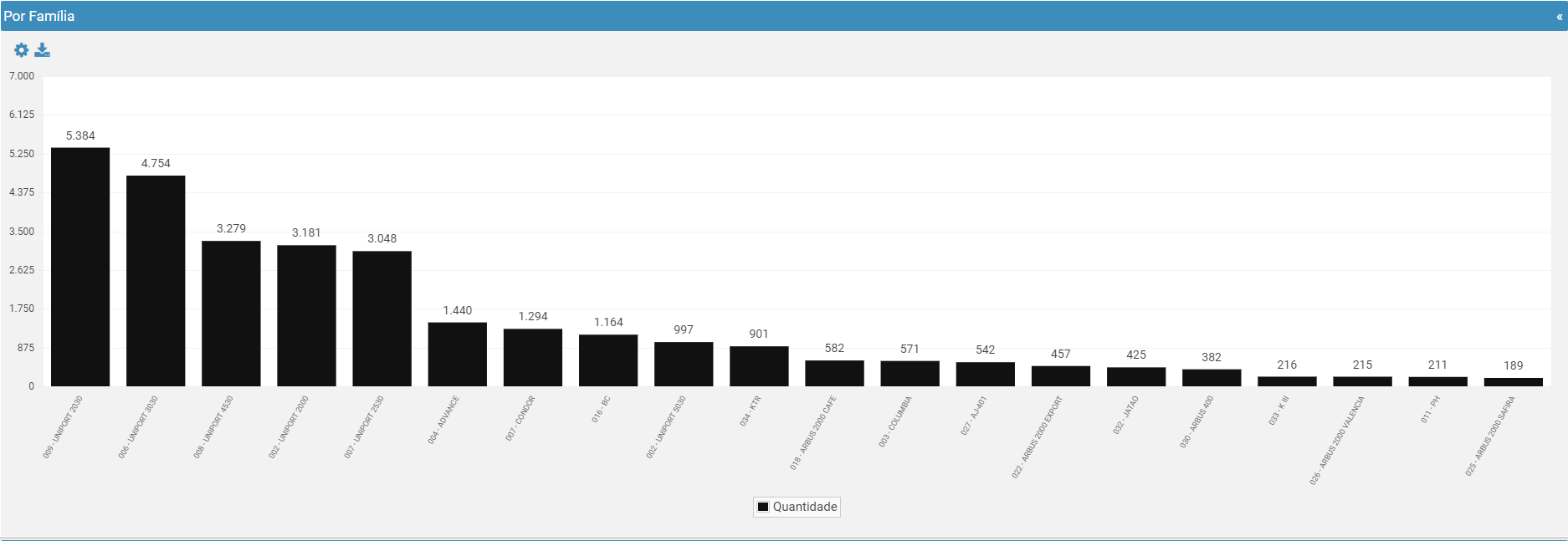

Painel - Por Família

Tem como objetivo exibir as características Reprovadas por Familia



• Quantidade:

- Considera a Familia associado a Inspeção (Inspeção >> Plano de Controle >> Cabeçalho >> Catalogo Manual >> Família/Agrupamento )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

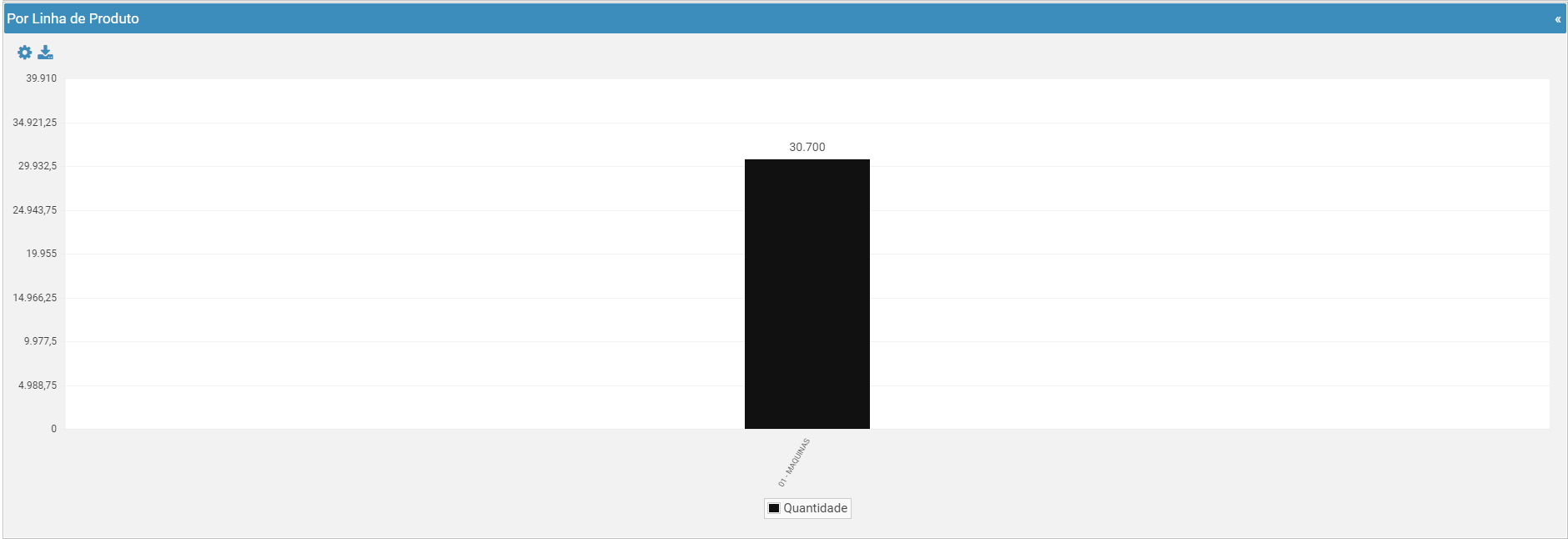

Painel - Por Linha de Produto

Tem como objetivo exibir as características Reprovadas por Linha de Produto ( Plataforma )



• Quantidade:

- Considera a linha de Produto associado a Inspeção (Inspeção >> Plano de Controle >> Cabeçalho >> Catalogo Manual >> Plataforma )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

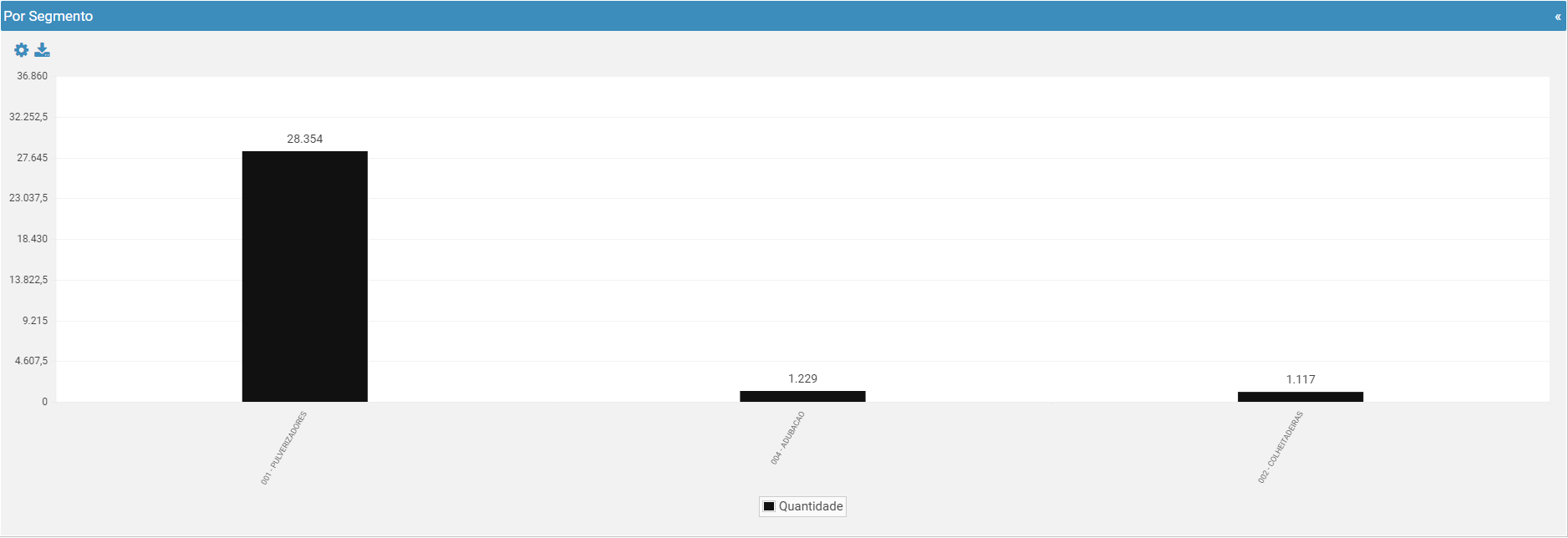

Painel - Por Segmento

Tem como objetivo exibir as características Reprovadas por Segmento



• Quantidade:

- Considera o Segmento associado a Inspeção (Inspeção >> Plano de Controle >> Cabeçalho >> Catalogo Manual >> Unidade de Negócio )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

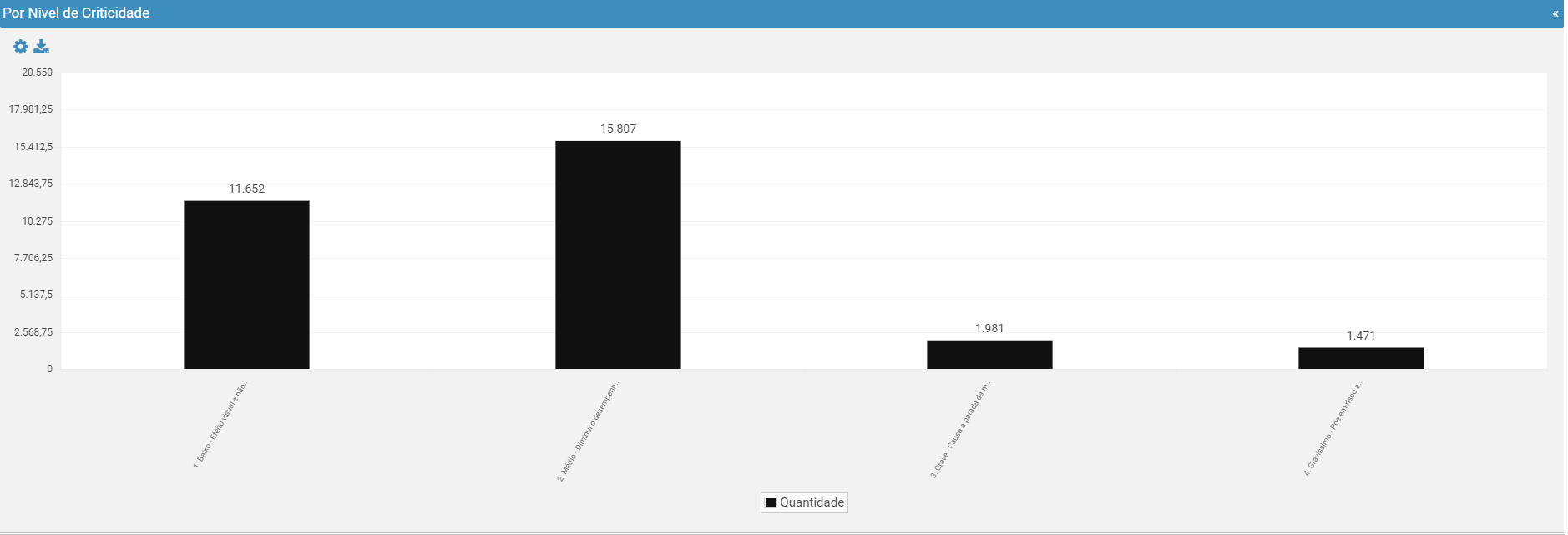

Painel - Por Nível de Criticidade

Tem como objetivo exibir as características Reprovadas por nível de Criticidade



• Quantidade:

- Considera Nível de Criticidade associado a Característica (Inspeção >> Plano de Controle >> Característica >> Problema >> Nível Criticidade)

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

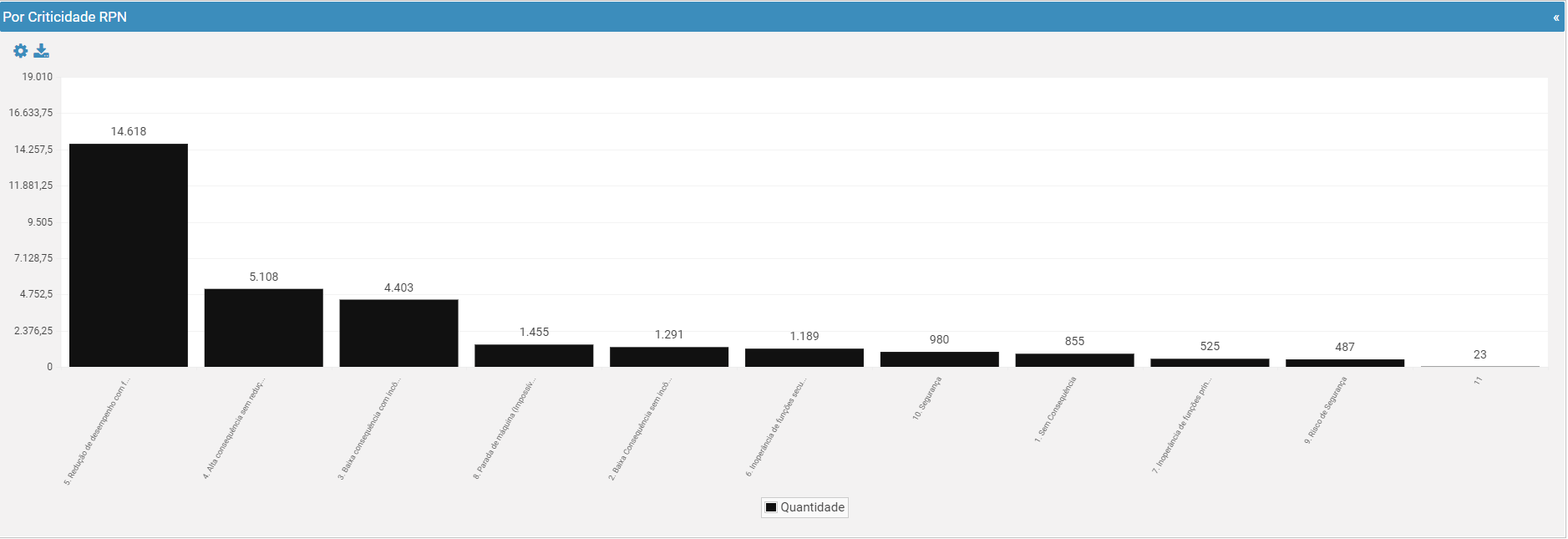

Painel - Por Criticidade RPN

Tem como objetivo exibir as características Reprovadas criticidade RPN.



• Quantidade:

- Considera o campo Criticidade RPN associado a Característica (Inspeção >> Plano de Controle >> Característica >> Problema >> Criticidade RPN )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

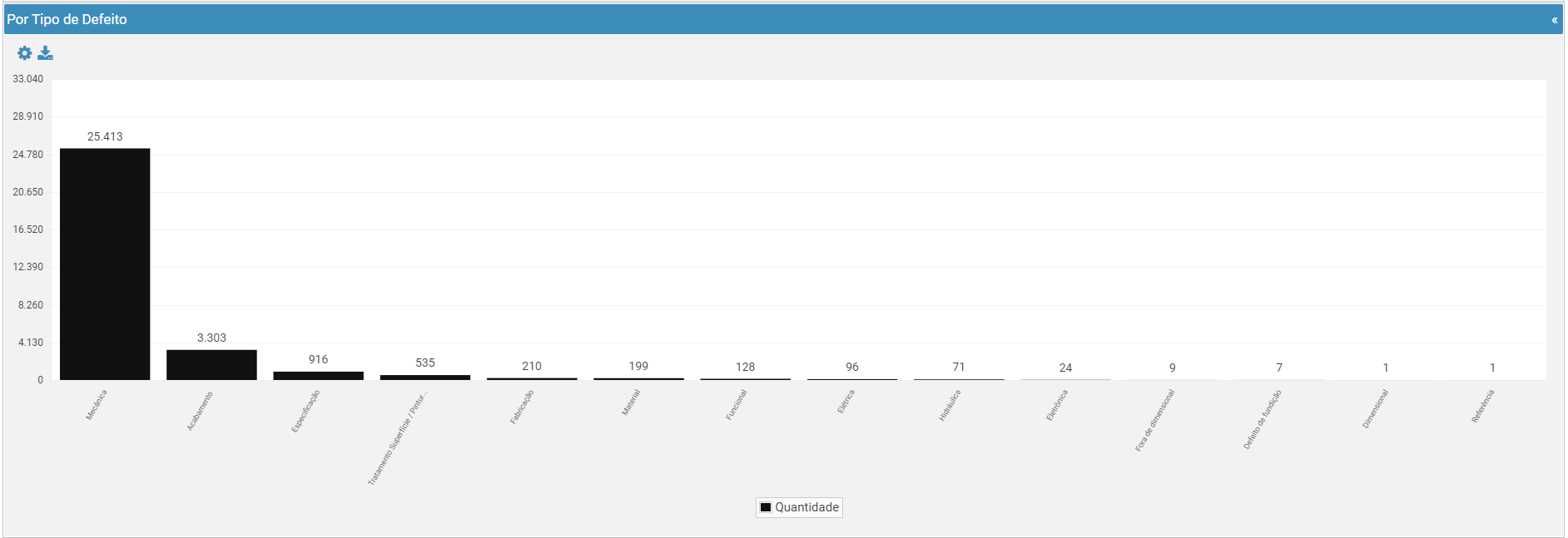

Painel - Por Tipo de Defeito

Tem como objetivo exibir as características Reprovadas por Tipo de Defeito.



• Quantidade:

- Considera o Tipo do Problema associado a Característica ( Inspeção >> Plano de Controle >> Característica >> Problema >> Tipo Defeito )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

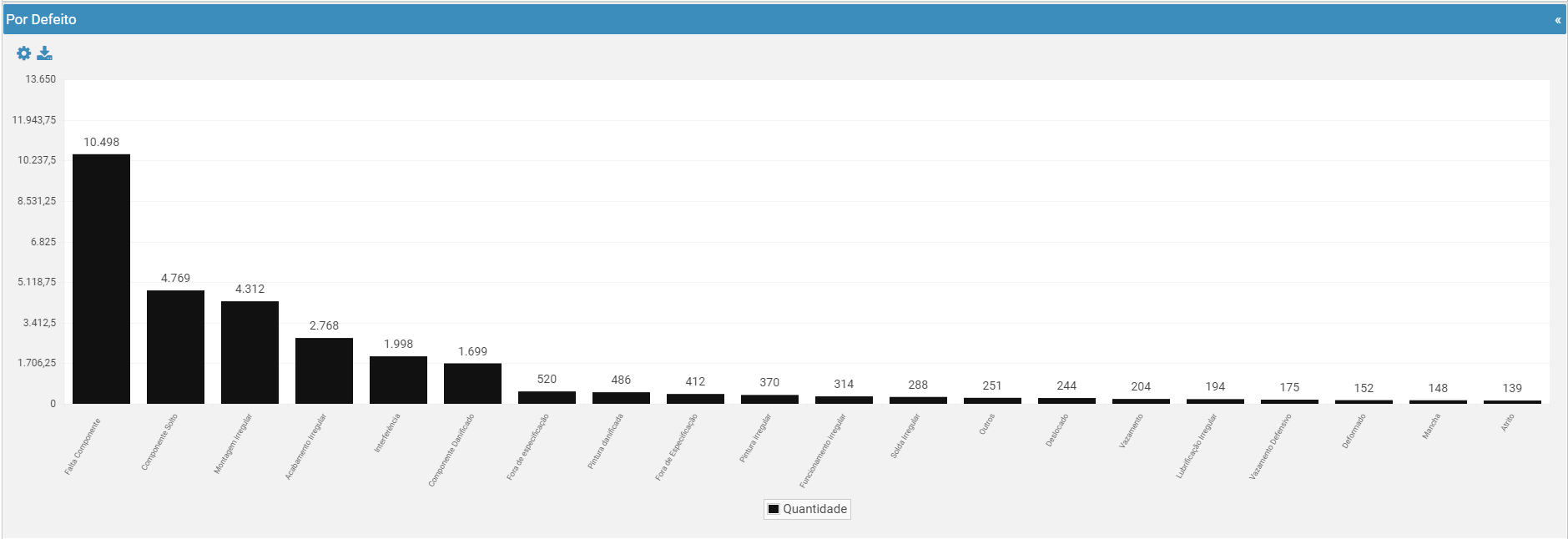

Painel - Por Defeito

Tem como objetivo exibir as características Reprovadas por Defeito.



• Quantidade:

- Considera o problema associado a Característica ( Inspeção >> Plano de Controle >> Característica >> Problema >> Defeito  )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

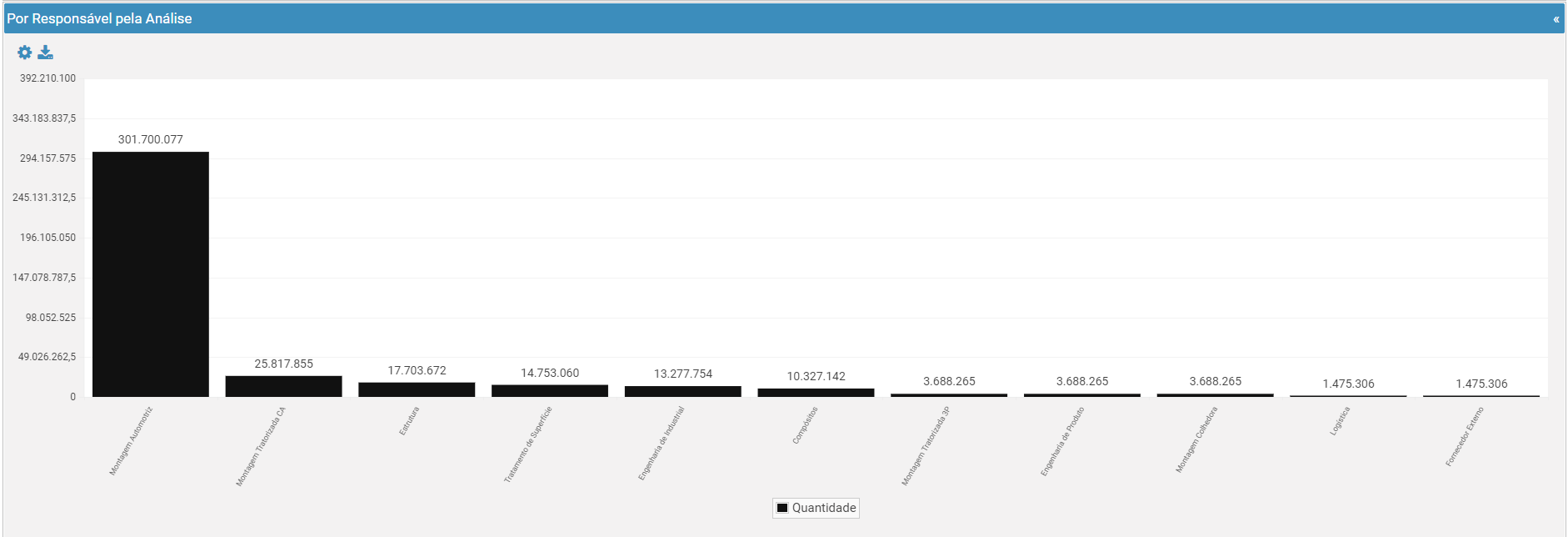

Painel - Por Responsável pela Análise

Tem como objetivo exibir as características Reprovadas por Responsáveis pela Análise.



• Quantidade:

- Considera o responsável associado a Característica ( Inspeção >> Plano de Controle >> Característica >> Problema >> Responsável Análise  )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

Considerar todos os filtros

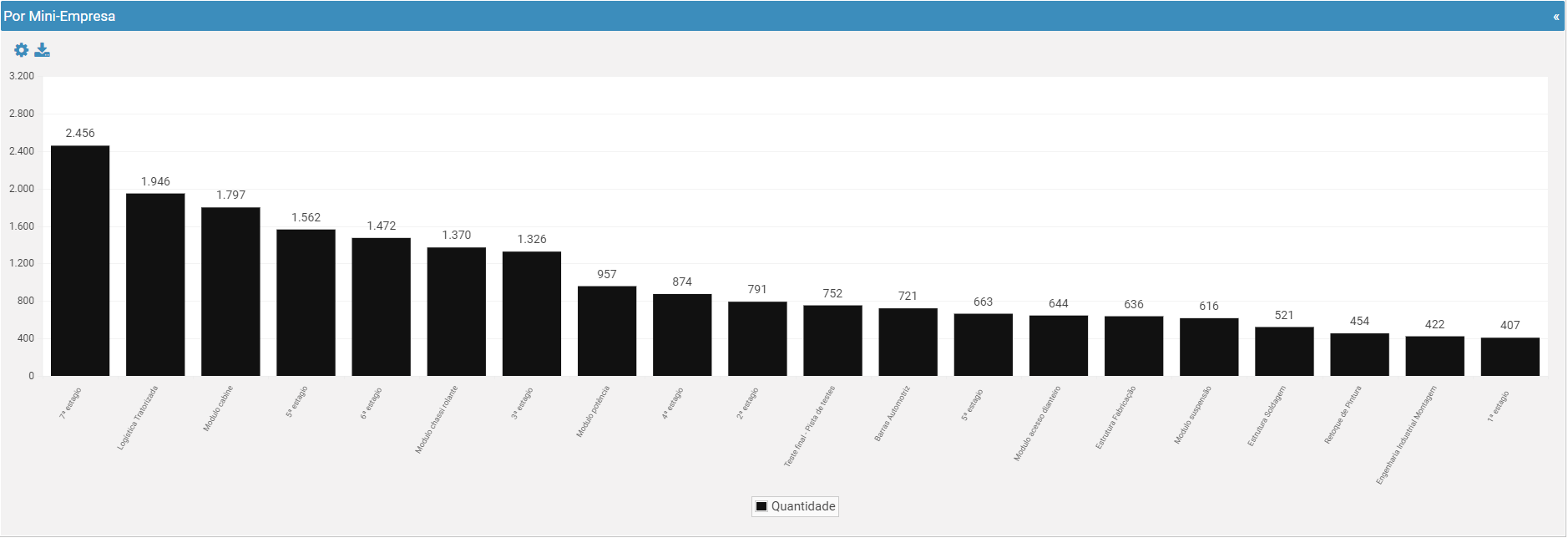

Painel - Por Mini Empresa

Tem como objetivo exibir a quantidade de características associadas a Mini Empresa



• Quantidade ( Quantidade de Característica ) :

- Considera característica associadas a Mini Empresa (Inspeção >> Plano de Controle >> Característica >> Problema >> Mini Empresa  )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

- Pareto ( quantidade )



• Filtros aplicáveis:

- Considera a aplicação de todos os filtros.

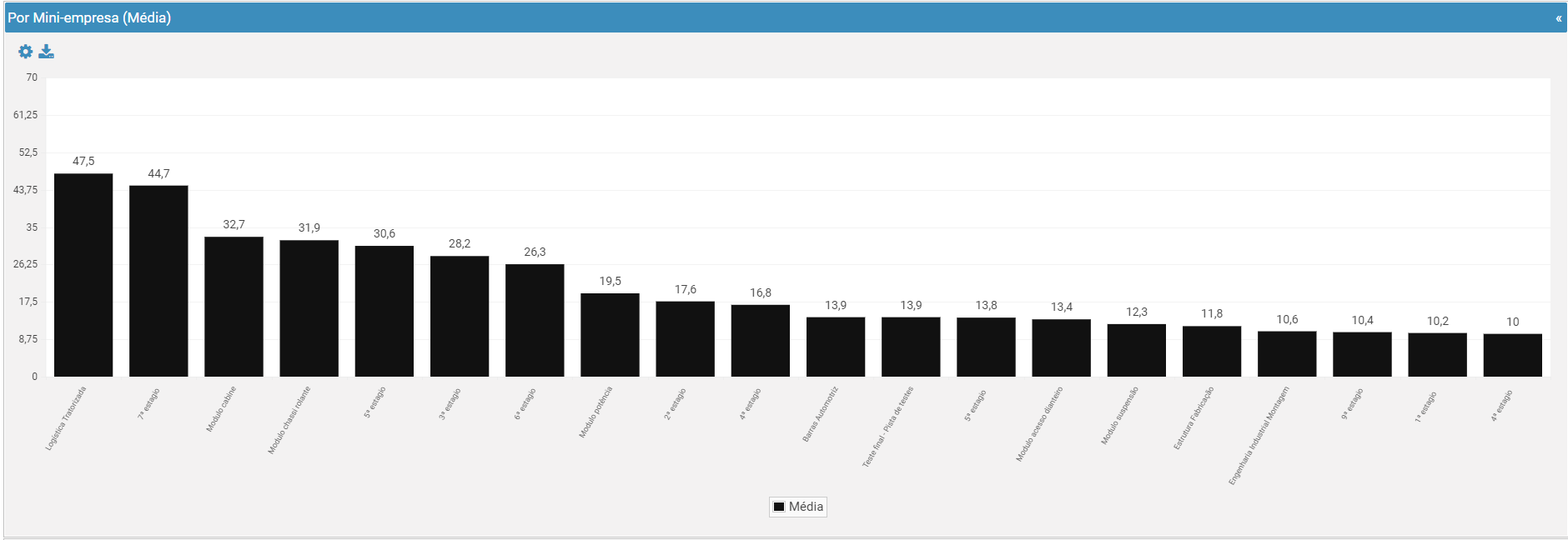

Painel - Por Mini Empresa (Média)

Tem como objetivo exibir a média diária de características associadas a Mini Empresa



• Total Acumulado ( Quantidade de Característica ):

- Considera característica associadas a Mini Empresa (Inspeção >> Plano de Controle >> Característica >> Problema >> Mini Empresa  )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



ex:

Total Acumulado (1 Estagio Automotriz) = 13

Total Acumulado (2 Estagio Automotriz) = 15

Total Acumulado (3 Estagio Automotriz) = 20





• Quantidade de Dias - Mini Empresa associada a característica

- Considera característica associadas a Mini Empresa.

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Considera a Data de Atualização da Característica



ex:

Data de Atualização : 01/02 - Mini Empresa : "1 Estagio Automotriz"

Data de Atualização : 02/02 - Mini Empresa : "2 Estagio Automotriz"

Data de Atualização : 05/02 - Mini Empresa : "1 Estagio Automotriz"

Data de Atualização : 06/02 - Mini Empresa : "3 Estagio Automotriz"

Data de Atualização : 09/02 - Mini Empresa : "1 Estagio Automotriz"

Data de Atualização : 09/02 - Mini Empresa : "2 Estagio Automotriz"



Quantidade de Dias (1 Estagio Automotriz) = 3

Quantidade de Dias (2 Estagio Automotriz) = 2

Quantidade de Dias (3 Estagio Automotriz) = 1



• Fórmula

Média =  Total Acumulado / Quantidade de Dias    Média(1 Estagio Automotriz) =  13 / 3 =  4,33 Média(2 Estagio Automotriz) =  15/2 = 7,5 Média(3 Estagio Automotriz) =  20/1 = 20



• Ordenação

- Pareto ( Média )



• Filtros aplicáveis:

- Considera a aplicação de todos os filtros.

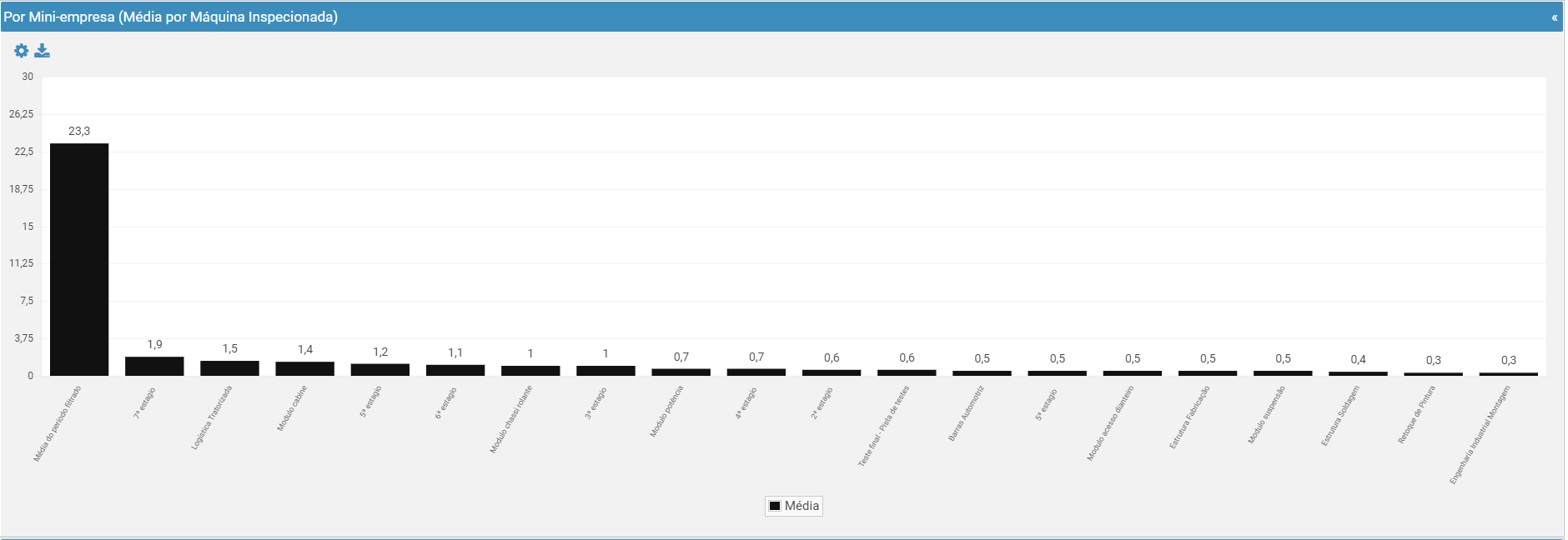

Painel - Por Mini Empresa (Média por Máquina Inspecionada)

Tem como objetivo exibir a média de característica associadas a Mini Empresa por máquina



• Total Acumulado ( Quantidade de Característica ):

- Considera característica associadas a Mini Empresa (Inspeção >> Plano de Controle >> Característica >> Problema >> Mini Empresa  )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



Filtros aplicáveis:

Considerar todos os filtros





• Total de Máquinas no Período

- Somente inspeção finalizadas ( Aprovada, Aprovada Condicional e Reprovada )

- Inspeção Não deve estar cancelada



Filtros aplicáveis para a variável - Total de Máquinas no Período:

Não será considerado o filtro de Mini Empresa. Por mais que este seja informado não terá aplicação nesta variável





• Fórmula para o Pareto de Mini Empresa

Média =  Total Acumulado / Total de Máquinas





• Fórmula para a barra "Média Período Filtrado"

Média período Filtrado=  Somatória (Total Acumulado) / Somatória (Total de Máquinas)

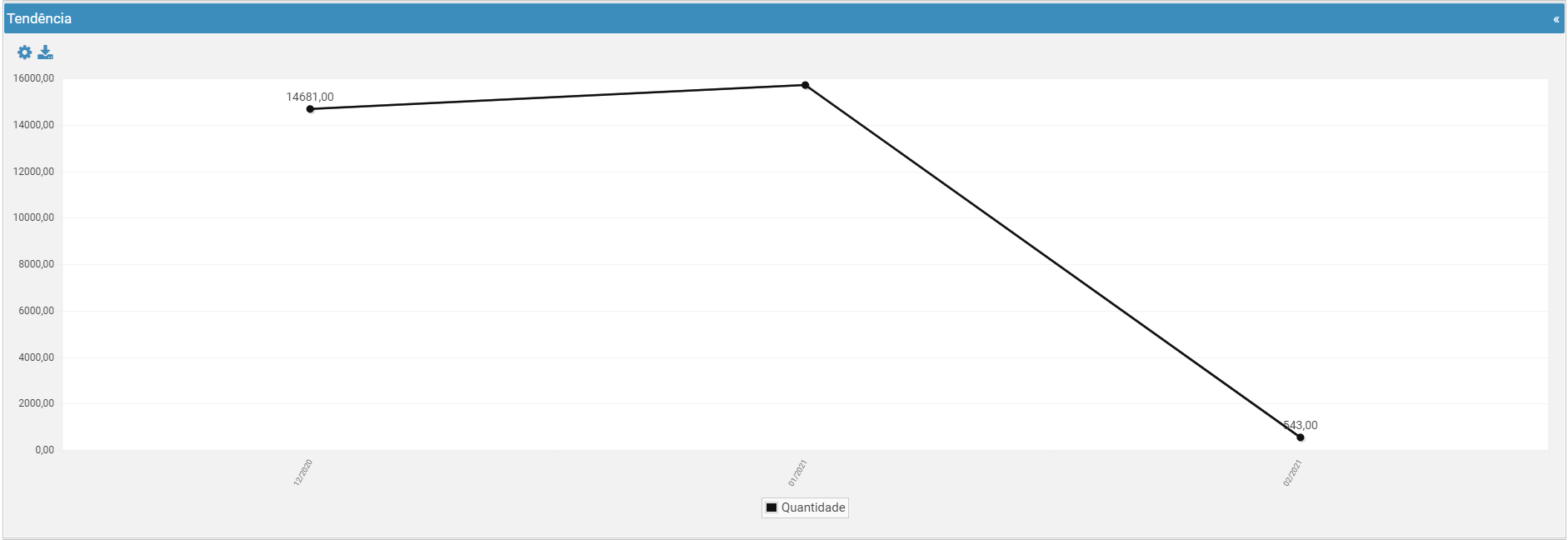

Painel - Tendência

Tem como objetivo exibir a quantidade de característica reprovada no MES/ANO.



• Quantidade

- Considera a "Data de Origem da Inspeção" ( Source date )

- Considera somente característica com status "Reprovada"

- Considera o demérito "true" da Característica

- Inspeção Não deve estar cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

"Data de Origem da Inspeção" ( Source date )



• Filtros aplicáveis:

Considerar todos os filtros









Painel - Tabela Detalhada

Tem como objetivo listar as informações das características Reprovadas e Aprovadas Condicionais.



• Regra:

- Considera inspeção do tipo "Inspeção", ou seja, não considera pós Inspeção

- Considera somente a origem Equipamento Original - Manufatura ("INSP5")

- Considera somente características Aprovadas Condicional ou Reprovada.

- Não Considera inspeção Cancelada

- Inspeção pode estar Pendente , Aprovada, Aprovada Condicional ou Reprovada



• Ordenação

Data de Criação da Inspeção DESC,

Lote Manufatura ASC,

Sequencia da Característica ASC



• Filtros aplicáveis:

Considerar todos os filtros









 Formas de Visualização/Configuração de cada Painel do DA

Acessar o link Recursos disponíveis no DA  para avaliar os diversos recursos de exibições disponíveis nos painéis do DA.
