Permite consultar as diversas tabela de amostragem disponível no sistema.



Tópicos:

• Acessando o Cadastro de cada Tabela de Amostragem
• Tabela de Amostragem - % do Lote Controlado
• Tabela de Amostragem - Aceitação por CPK
• Tabela de Amostragem - Automotivo Otimizado
• Tabela de Amostragem - NBR-ABNT (5429 - Completa)
• Tabela de Amostragem - NBR-ABNT (5429 - Simplificada)
• Tabela de Amostragem - UNIT-750:1992
• Tabela de Amostragem - Por Criticidade
• Tabela de Amostragem - Valor Fixo



Pré-requisitos:

•  Possuir permissão de acesso ao Cadastro da Tabela de Amostragem
•  Possuir permissão de acesso ao Método do Plano de Controle







Acessando o Cadastro de cada Tabela de Amostragem

Permite que seja acessado o cadastro das tabelas de Amostragem, tais como seus níveis , range e quantidade de amostragem e limites de aceitação .

  - Digitar no campo de transação: CATEG e acionar o ícone ">" para pesquisar

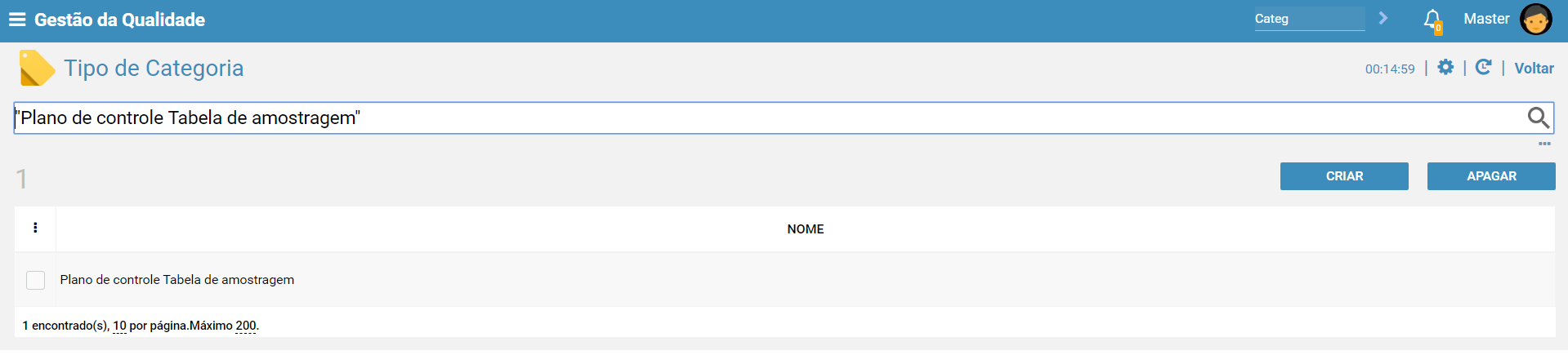

  - Informar no campo de pesquisa "Plano de controle Tabela de amostragem"

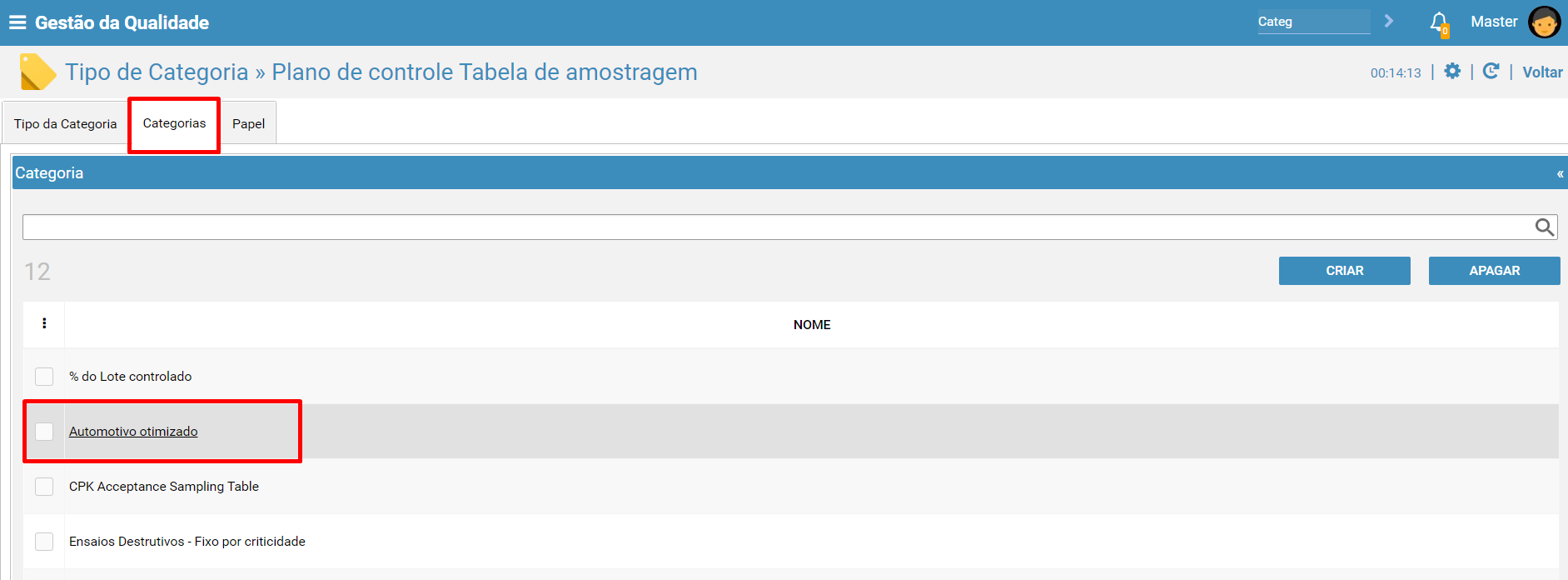

  - Acessar a guia "Categoria"
  - Selecionar a tabela de amostragem desejada.

No exemplo, selecionamos a opção "Automotivo Otimizado" .

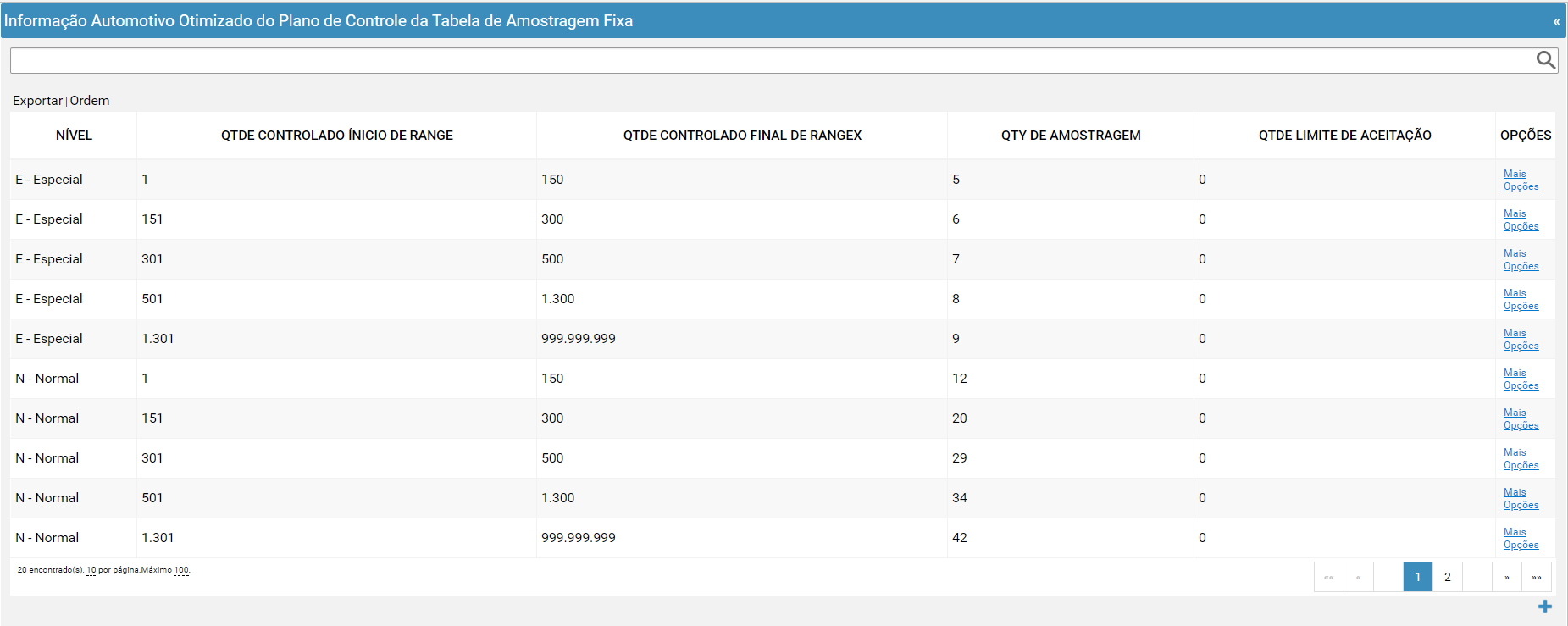

Consultar o Painel "Plano de Controle - Automotivo Otimizado" e será possível consultar o cadastro das tabelas de amostragens.





Tabela de Amostragem - % do Lote Controlado

Tabela de Amostragem que atribui a quantidade de amostra de acordo com o % do lote recebido.



• Como usar a tabela de amostragem:  Poderá ser utilizada no módulo de CP >> Característica >> Método .

      - Campo "Tabela de Amostragem" : Deverá selecionar a opção "% do Lote controlado"

      - Formulário "Plano de Controle -  Percentual Tabela Amostragem" : Deverá informar a quantidade (número) desejada para se aplicar o %.

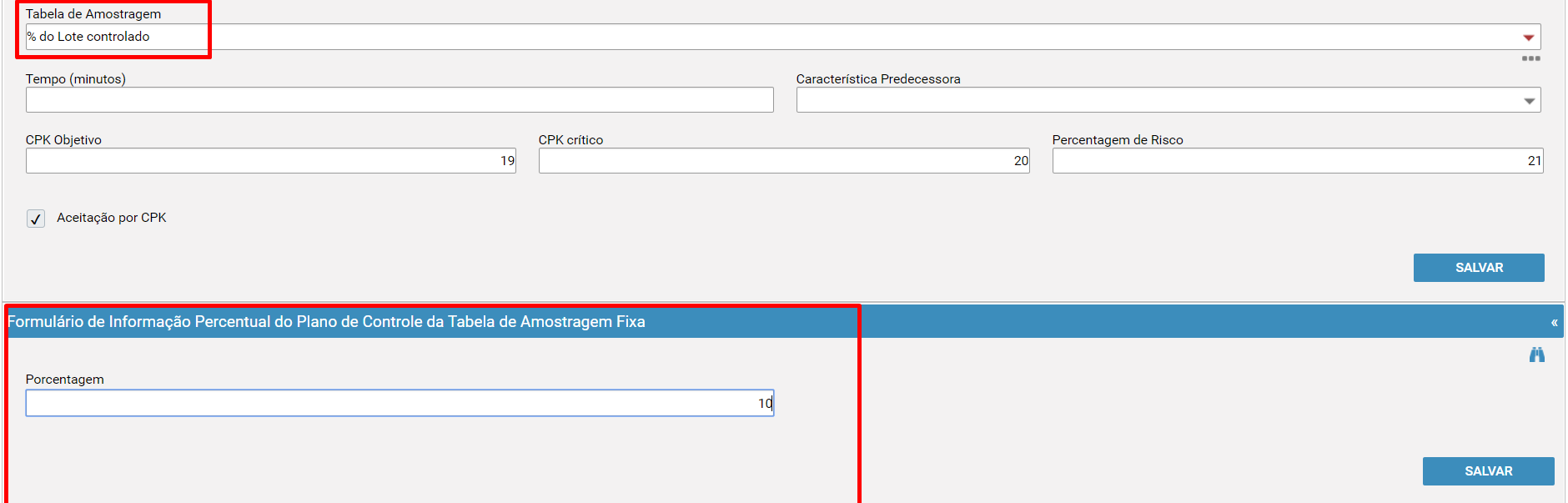

No cenário abaixo, será considerado 10% do lote recebido para a amostragem .

Para obter maiores informações sobre o campo "Tabela de Amostragem" da Característica, acesse:  Identificação da Característica do Plano de Controle





Tabela de Amostragem - Aceitação por CPK

Tabela de Amostragem que atribui a quantidade de amostra de acordo com informações de CPK Objetivo , CPK Crítico e % Risco.



• Como usar a tabela de amostragem:  Poderá ser utilizada no módulo de CP >> Característica >> Método .

     - Campo "Tabela de Amostragem" : Deverá selecionar a opção "Aceitação por CPK"

     - Campo "CPK Objetivo" : Deverá informar o valor Objetivo

     - Campo "CPK Crítico" : Deverá informar o valor Critico

     - Campo "Percentagem Risco" : Deverá informar o valor % Risco

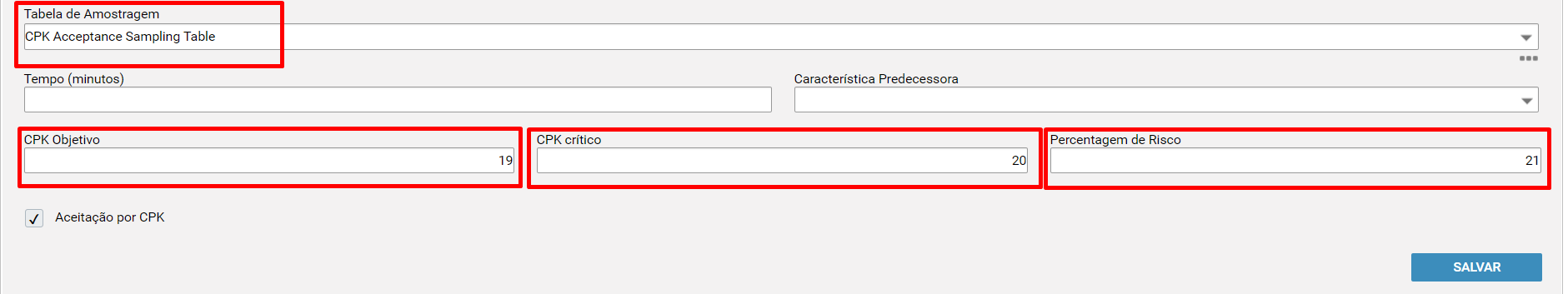

No cenário abaixo, será localizado a amostragem de acordo com os valores "CPK Objetivo", "CPK Crítico" e "Percentagem Risco" .

Para obter maiores informações sobre o campo "Tabela de Amostragem" da Característica, acesse:  Identificação da Característica do Plano de Controle



• Cadastro dos níveis de amostragem:

Para obter maiores informações sobre "como acessar o cadastro de Tabela de Amostragem", acesse:  Cadastro de Tabela de Amostragem

Para consultar a lista em excel, com os Ranges Inicio/Fim e suas respectivas amostragens, acesse: Tabela de Amostragem - Aceitação por CPK.





Tabela de Amostragem - Automotivo Otimizado

Tabela de Amostragem que atribui a quantidade de amostra de acordo com nível informado.



• Como usar a tabela de amostragem:  Poderá ser utilizada no módulo de CP >> Característica >> Método .

      - Campo "Tabela de Amostragem" : Deverá selecionar a opção "Automotivo Otimizado"

     - Formulário "Plano de Controle -  Tabela Amostragem Automotivo Otimizado" :  Deverá informar qual o nível que se deseja aplicar.

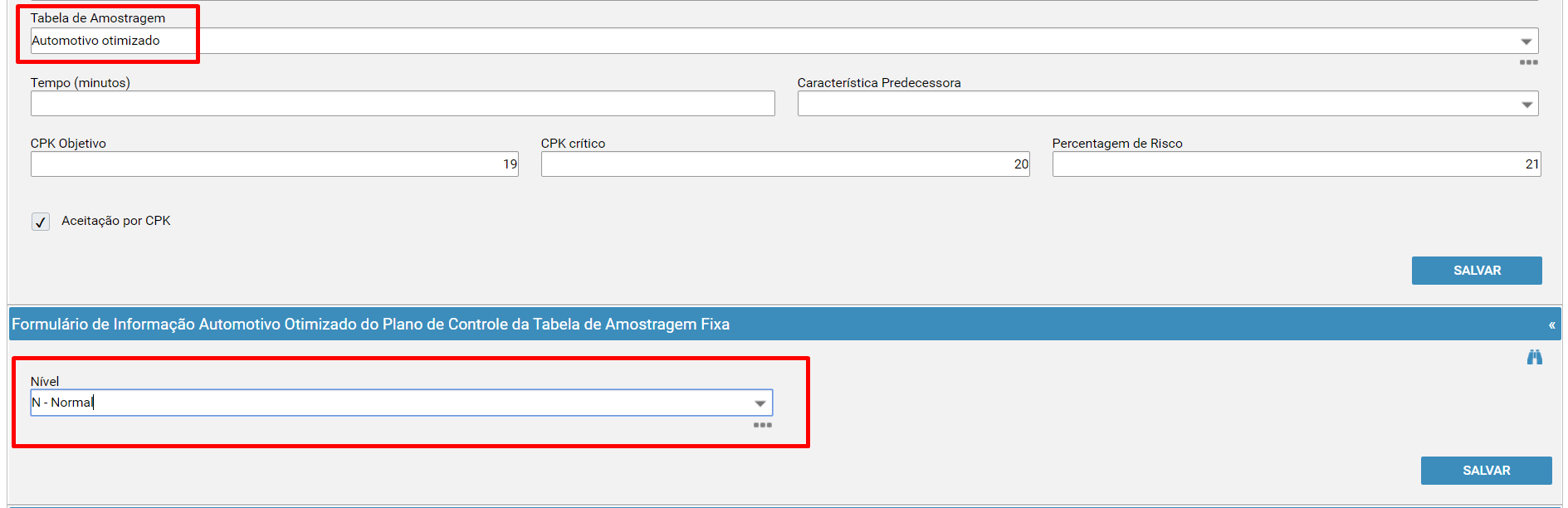

No cenário abaixo, será considerado o nível "N-Normal" .

Para obter maiores informações sobre o campo "Tabela de Amostragem" da Característica, acesse:  Identificação da Característica do Plano de Controle



• Cadastro dos níveis de amostragem:

Para obter maiores informações sobre "como acessar o cadastro de Tabela de Amostragem", acesse:  Cadastro de Tabela de Amostragem

Para consultar a lista em excel, com os Ranges Inicio/Fim e suas respectivas amostragens, acesse: Tabela de Amostragem - Automotivo Otimizado.



•  Normas referente a tabela de amostragem:

 Para consultar a norma referente a tabela de amostragem, acesse: Tabela Amostragem - Automotivo Otimizado(Norma)





Tabela de Amostragem - NBR-ABNT (5429 - Completa)

Tabela de Amostragem que atribui a quantidade de amostra de acordo com o "Nível" e "NQA" .



• Como usar a tabela de amostragem:  Poderá ser utilizada no módulo de CP >> Característica >> Método .

      - Campo "Tabela de Amostragem" : Deverá selecionar a opção "NBR-ABNT"

      - Formulário "Plano de Controle -  Tabela Amostragem NBR-ABNT" : Deverá informar o "nível" e o "NQA" que deseja-se aplicar.

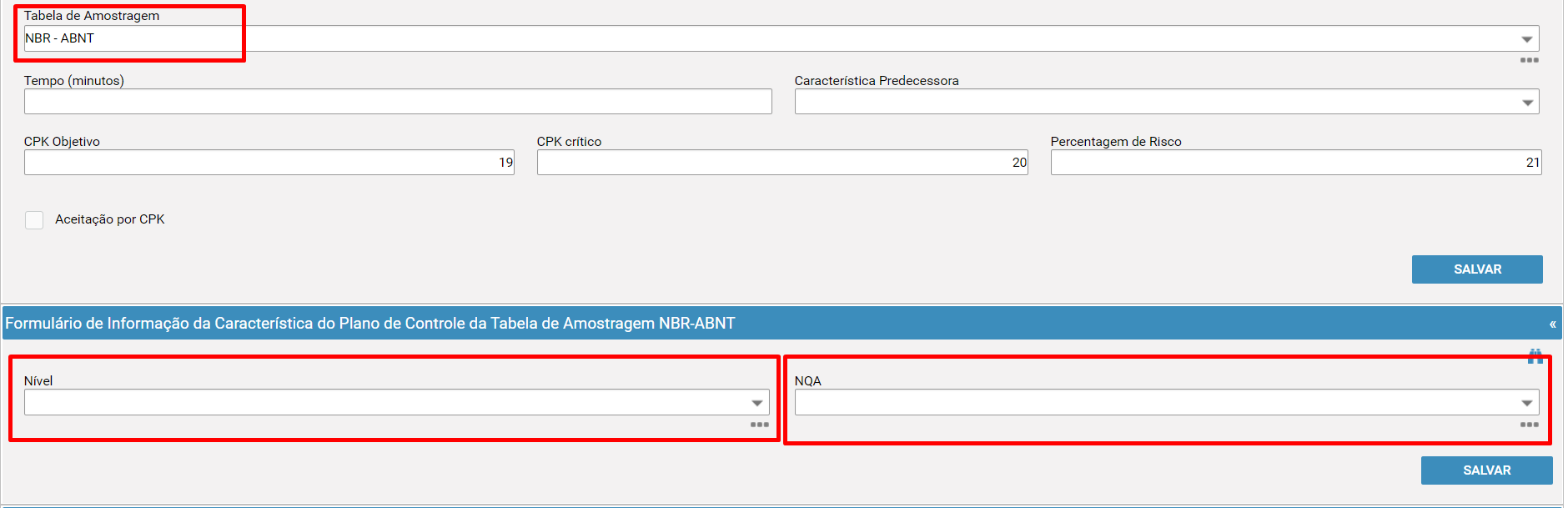

 No cenário abaixo, será localizado a amostragem de acordo com os valores "Nível" e "NQA"

Para obter maiores informações sobre o campo "Tabela de Amostragem" da Característica, acesse:  Identificação da Característica do Plano de Controle



• Cadastro dos níveis de amostragem:

Para obter maiores informações sobre "como acessar o cadastro de Tabela de Amostragem", acesse:  Cadastro de Tabela de Amostragem

Para consultar a lista em excel, com os Ranges Inicio/Fim e suas respectivas amostragens, acesse: Tabela de Amostragem - NBR - ABNT.





Tabela de Amostragem - NBR-ABNT (5429 - Simplificada)



Tabela de Amostragem que atribui a quantidade de amostra de acordo com o "Nível".



• Como usar a tabela de amostragem:  Poderá ser utilizada no módulo de CP >> Característica >> Método .

      - Campo "Tabela de Amostragem" : Deverá selecionar a opção "NBR-5426"

      - Formulário "Plano de Controle -  Tabela Amostragem NBR-5426" : Deverá informar qual o nível que deseja-se aplicar.



No cenário abaixo, será localizado a amostragem de acordo com os valores "Nível"

Para obter maiores informações sobre o campo "Tabela de Amostragem" da Característica, acesse:  Identificação da Característica do Plano de Controle



• Cadastro dos níveis de amostragem:

Para obter maiores informações sobre "como acessar o cadastro de Tabela de Amostragem", acesse:  Cadastro de Tabela de Amostragem

Para consultar a lista em excel, com os Ranges Inicio/Fim e suas respectivas amostragens, acesse: Tabela de Amostragem - NBR - 5426.





Tabela de Amostragem - UNIT-750:1992

Tabela de Amostragem que atribui a quantidade de amostra de acordo com o "Nível" e o Tipo.



• Como usar a tabela de amostragem:  Poderá ser utilizada no módulo de CP >> Característica >> Método .

      - Campo "Tabela de Amostragem" : Deverá selecionar a opção "ISO 750:1992"

      - Formulário "Plano de Controle -  Tabela Amostragem ISO 750:1992" : Deverá informar qual o nível e tipo que deseja-se aplicar.

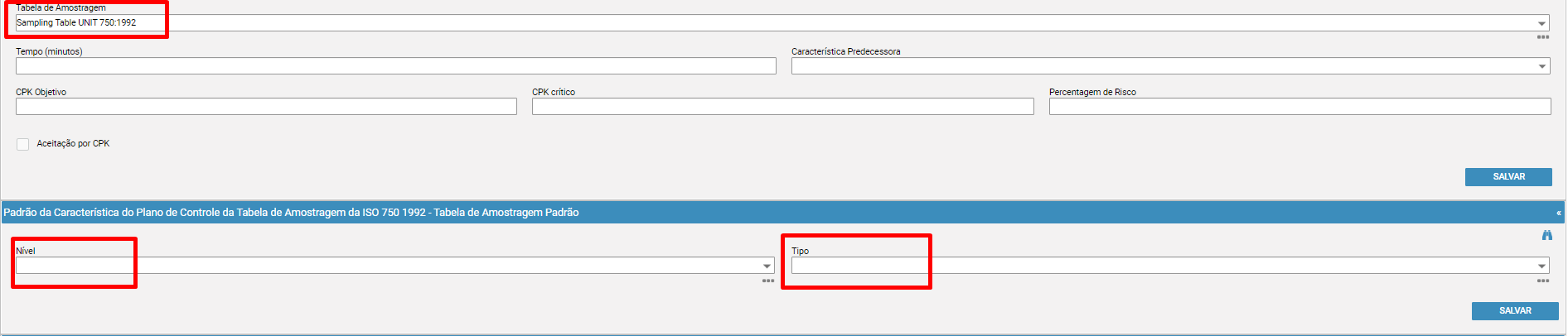

No cenário abaixo, será localizado a amostragem de acordo com os valores "Nível" e "Tipo"

Para obter maiores informações sobre o campo "Tabela de Amostragem" da Característica, acesse:  Identificação da Característica do Plano de Controle



• Cadastros dos níveis de amostragem:

Para obter maiores informações sobre "como acessar o cadastro de Tabela de Amostragem", acesse:  Cadastro de Tabela de Amostragem

Para consultar a lista em excel, com os Ranges Inicio/Fim e suas respectivas amostragens, acesse: Tabela de Amostragem - ISO 750-1992 ( Atributiva ) e Tabela de Amostragem - ISO 750-1992 ( Variável ).





Tabela de Amostragem - Por Criticidade

Tabela de Amostragem que atribui a quantidade de amostra de acordo com o Nível de Criticidade associado a característica.



• Como usar a tabela de amostragem:  Poderá ser utilizada no módulo de CP >> Característica >> Método .

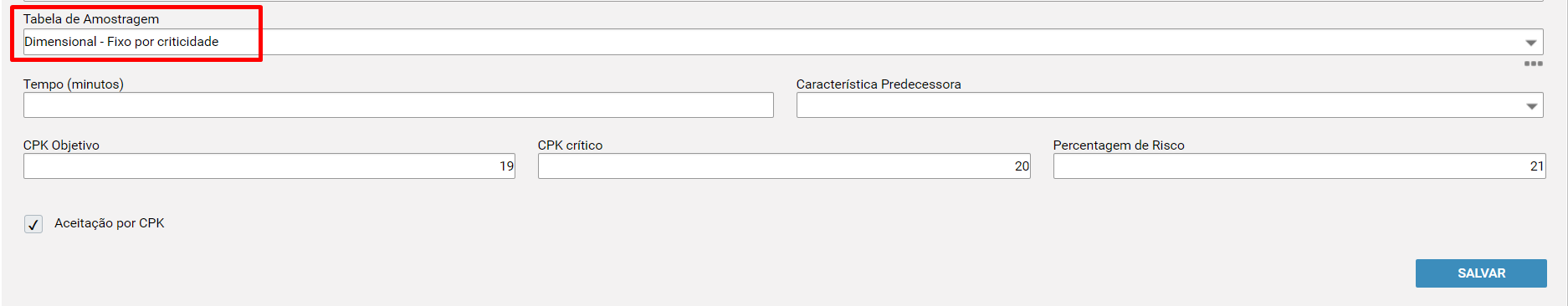

      - Campo "Tabela de Amostragem" : Deverá selecionar a opção:

             "Dimensional - Nível por Criticidade" ou

              "Ensaio Destrutivo - Nível por Criticidade" ou

              "Visual- Nível por Criticidade"

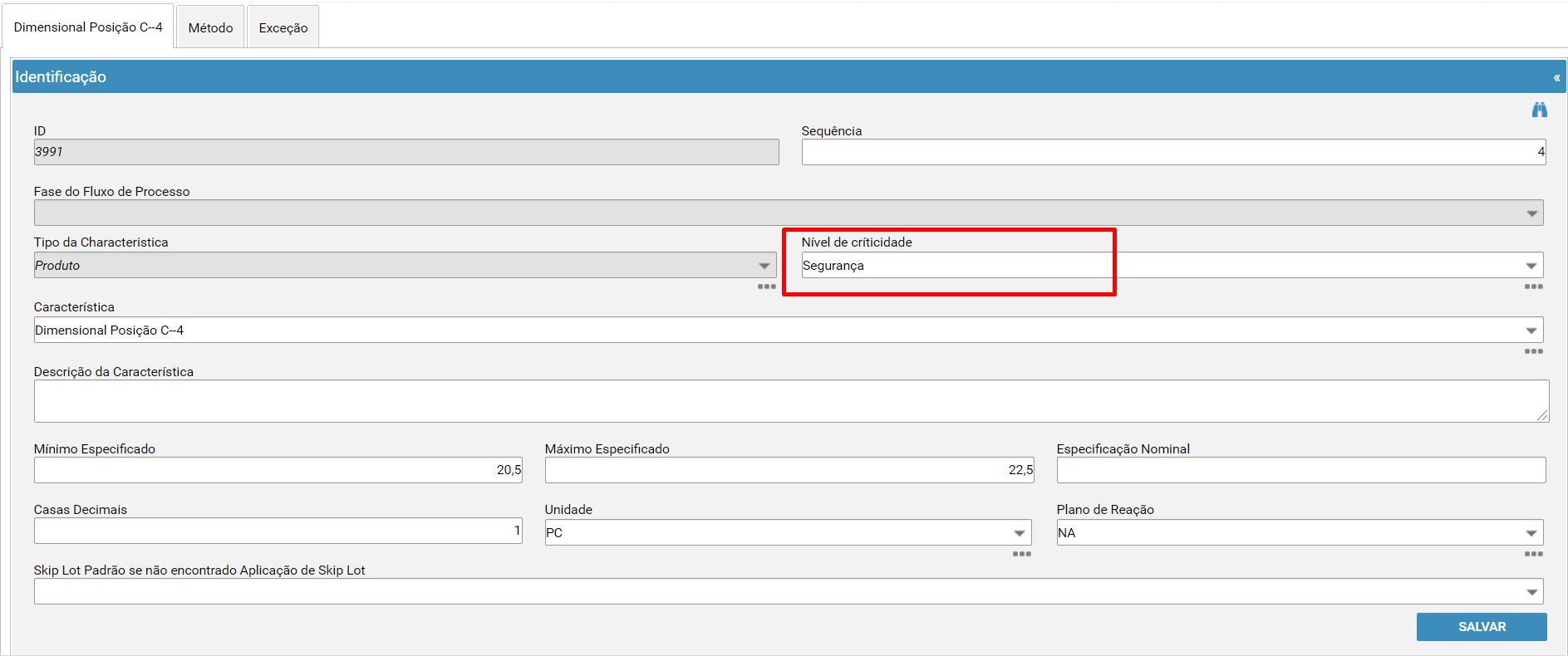

    Quando se utilizar essa tabela de amostragem, será considerado o nível associado ao campo "Nível de Criticidade" encontrando em CP >> Característica

Para obter maiores informações sobre o campo "Tabela de Amostragem" e "Nível Criticidade" da Característica, acesse:  Identificação da Característica do Plano de Controle



• Cadastro dos níveis de amostragem:

Para obter maiores informações sobre "como acessar o cadastro de Tabela de Amostragem", acesse:  Cadastro de Tabela de Amostragem

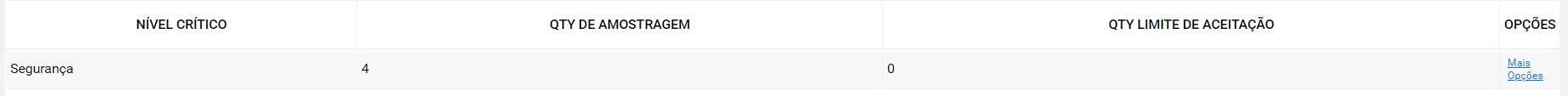

As amostragens de cada nível, pode ser configurado de acordo com a necessidade de cada cliente. E a amostragem pode ser definida por cada respectivo nível .







Tabela de Amostragem - Valor Fixo

Tabela de Amostragem que atribui a quantidade de amostra de acordo com o valor fixo informado.



• Como usar a tabela de amostragem:  Poderá ser utilizada no módulo de CP >> Característica >> Método .

     - Campo "Tabela de Amostragem" : Deverá selecionar a opção "Valor Fixo"

     - Formulário "Plano de Controle -  Tabela Amostragem valor Fixo" : Deverá informar a quantidade (número) desejada.



No cenário abaixo, será considerado 20 amostragem fixa.

Para obter maiores informações sobre o campo "Tabela de Amostragem" da Característica, acesse:  Identificação da Característica do Plano de Controle
